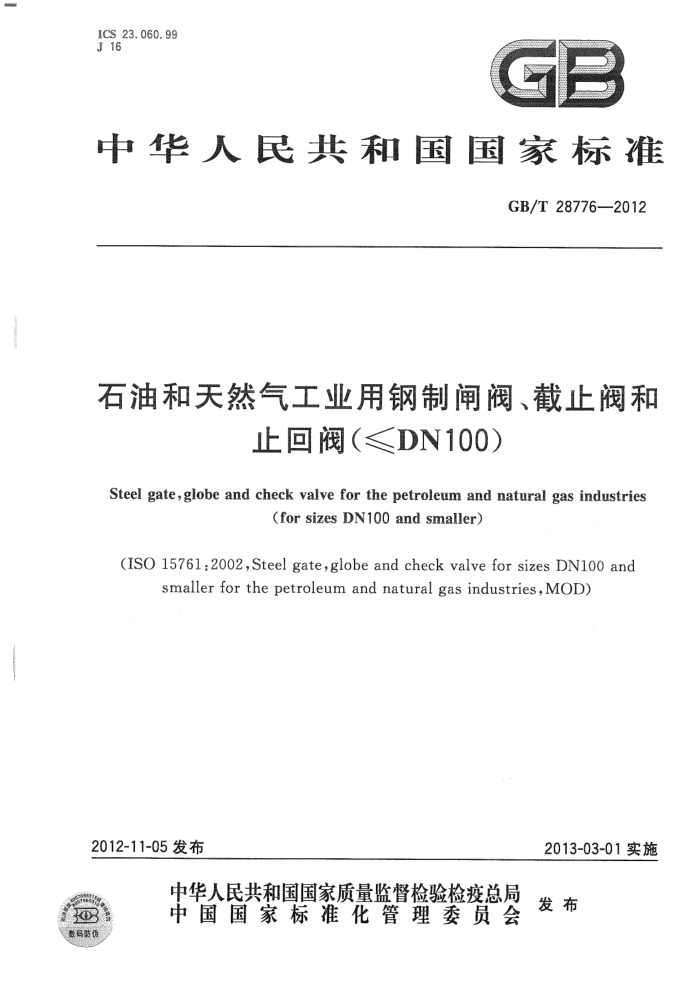

ICS 23.060.99 J16
GB
中华人民共和国国家标准
GB/T28776--2012
石油和天然气工业用钢制闸阀、截止阀和
正回阀（DN100）
Steel gate,globe and check valve for the petroleum and natural gas industries
(for sizes DN100 and smaller)
(ISO 15761:2002,Steel gate,globe and check valve for sizes DN100 and
smaller for the petroleum and natural gas industries,MOD)
2012-11-05发布
2013-03-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布
数码防伪 囍
GB/T28776-—2012
目 次
前言范围
I
1 2 规范性引用文件 3 结构形式
4 技术要求 4.1 压力-温度额定值 4. 2 使用温度限制 4.3 阀门的结构 4. 4 阀体的流道 4.5 阀门壳体的壁厚 4.6 阀门的连接端 4.7 结构长度 4.8 阀座 4.9 阀体和阀盖连接 4.10 启闭件 4.11 阀杆 4.12 阀杆螺母或阀杆衬套 4.13 填料、填料函和填料压盖 4.14 填料的压紧 4.15 手轮 5 材料 6 试验方法和检验规则· 6.1 试验方法 6.2检验规则 7标志· 8包装和储运· 附录A（规范性附录）公称压力PN250阀门的压力-温度额定值附录B（规范性附录）波纹管阀杆密封阀门的要求附录C（资料性附录） 对接焊端部尺寸
-
10 11 12 12 12 13 13 13 13 14 15 16 17 18 21
..
I 美
GB/T 28776—2012
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准修改采用ISO15761:2002《石油和天然气工业用公称尺寸小于或等于DN100的钢制闸阀、
截止阀和止回阀》。
本标准根据ISO157612002重新起草。本标准与ISO15761：2002相比，主要变化如下：
用我国标准代替国际标准中规范性引用的文件； -删除了ISO15761：2002上的术语，因该术语在我国相关标准上已有定义，且含义相同； -将ISO15761：2002中磅级改为PN级，有关单位也作相应修改； —未采用IS015761：2002的5.4.4.3Class1500的阀门结构长度，按我国阀门标准的规定； -未采用ISO15761：2002的5.4.5，按我国阀门标准的规定，厚壁管对焊端要求在附录中规定；未采用ISO15761：2002的第8章，按我国已有的、适用于石油石化阀门检验试验的标准；增加了波纹管阀杆密封阀门的静压寿命试验次数要求；按我国产品检验的要求，增加了检验规则； -增加了附录A；一将ISO15761:2002附录A、附录D放人正文，附录B和附录C合并后作为本标准的附录B；将ISO15761：2002对焊接端尺寸放在本标准附录C中；删除了附录E供货信息。 本标准由中国机械工业联合会提出。 本标准由全国阀门标准化技术委员会（SAC/TCS188)归口。 本标准起草单位：合肥通用机械研究院、安徽省屯溪高压阀门有限公司、河南高山阀门有限公司、华
-
东阀门有限公司、伯特利阀门集团有限公司、保一集团有限公司。
本标准主要起草人：王晓钧、曹耀华、杨全庆、金公元、金克雨、张晓忠、张继伟。
IⅡI GB/T28776-2012
石油和天然气工业用钢制闸阀、截止阀和
正回阀（ 1范围
本标准规定了石油和天然气工业用公称尺寸不大于DN100钢制闸阀、截止阀（包括节流阀)和止回阀（以下简称“阀门”)的结构形式、技术要求、材料、试验方法和检验规则、标志、包装和储运等要求。
本标准适用于公称压力PN20、PN50、PN100、PN250，公称尺寸DN8～DN100的法兰端阀门。 本标准适用于公称压力PN140、PN250，公称尺寸为DN8～DN65的承插焊或螺纹端的阀门。 本标准适用于公称压力PN20～PN250、公称尺寸为DN8～DN100的对接焊端的阀门。 本标准适用于波纹管阀杆密封结构的闻阀和截止阀。 注：公称压力PN20相当于Class150，公称压力PN50相当于Class300，公称压力PN100相当于Class600，公称压力
PN140相当于Class800，公称压力PN250相当于Class1500。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB150钢制压力容器 GB/T196普通螺纹基本尺寸（GB/T196—2003，ISO724：1993，MOD) GB/T197普通螺纹公差(GB/T197—2003,ISO965-1：1998，MOD) GB/T228.1金属材料拉伸试验第1部分：室温试验方法（GB/T228.1-2010，ISO6892-1：
2009,MOD)
GB/T 898 双头螺柱bm=1.25d GB/T1220 不锈钢棒 GB/T1221 耐热钢棒 GB/T 3077 合金结构钢 GB/T5796.1 梯形螺纹第1部分：牙型（GB/T5796.1—2005，ISO2901：1993，MOD) GB/T 5796.2 梯形螺纹第2部分：直径与螺距系列（GB/T5796.2一2005，ISO2902：1977，
-
MOD)
GB/T5796.3 梯形螺纹第3部分：基本尺寸（GB/T5796.3-2005，ISO2904：1977，MOD) GB/T5796.4梯形螺纹第4部分：公差（GB/T5796.4—2005，ISO2903：1993，MOD) GB/T7306.2 55°密封管螺纹第2部分圆锥内螺纹与圆锥外螺纹（GB/T7306.2一2000，
egv ISO 7-1:1994)
GB/T9113 整体钢制管法兰 GB/T12220 通用阀门标志（GB/T12220—1989，idtISO5209：1977） GB/T12221 金属阀门 结构长度(GB/T12221—2005,ISO5752：1982,MOD) GB/T12224 钢制阀门 一般要求 GB/T12228 通用阀门 碳素钢锻件技术条件 GB/T12229 通用阀门 碳素钢铸件技术条件
1 GB/T 287762012
GB/T12230 通用阀门不锈钢铸件技术条件 GB/T12716 60°密封管螺纹 GB/T26480 阀门的检验和试验 JB/T5300 工业用阀门材料选用导则 JB/T8858 闻阀静压寿命试验规程 JB/T8859 截止阀静压寿命试验规程 ASME1.5 梯形螺纹（ACME) ASME 1.8 短牙梯形螺纹（StubACME)
3结构形式
阀门典型结构形式及主要零件名称见图1～图5所示。
15 14
:
说明：
填料压套； 10- 填料压板； 11 活节螺栓； 12- 阀杆螺母；
一阀体；一闵座；一闸板；一阀杆；
1 2- 3- 4
一手轮； 14- 标牌； 15- 手轮螺母。
5 垫片；
13-
阀盖；螺栓；填料；
6- 7-
8
图1明杆闸阀典型结构图
2 GB/T28776—2012
14 13 12 11 10 % 8
7
6
5 4 3 2 1
说明： 1—阅体； 2~ 一阀座； 3 一闸板；
5垫片；
一填料； 10填料压套； 11——压套螺母；
12——标牌； 13手轮； 14手轮螺母。
9-
一阀盖；一螺栓；填料垫；
6- 7-
一阀杆；
8-
图2 暗杆闸阀典型结构图
15 14 13 12 11 10 9. 8 7 6 5 4 3 2
不
+ i
节流阀阀瓣
1
说明：
一阀体；一阀瓣；一阀杆；
13-—标牌； 14-手轮； 15-手轮螺母。
一阀盖；一螺栓；一填料； -无头铆钉；
1、 2~ 3-
填料压套；
5
9 10- 填料压板； 11-活节螺栓；
6-
7-
4 一垫片；
12-阀杆螺母；
8.
图3截止阀、节流阀典型结构图
6 GB/T28776-2012
9
-
说明： 1阀体；一阀瓣；
阀盖；一铆钉；一标牌；一螺栓。
5.
6- 7- 8
2
一弹簧；一垫片；
图4 升降式止回阀典型结构图
.
6
A
9 10 11
12 13~ 14 ~ 15
说明：
11-—波纹管； 12——阀体/阀盖加长部分； 13— 一阀座； 14-闸板； 15阀体。
一手轮；标牌；一手轮螺母；一闵杆螺母；一阀杆；
一压套螺栓；填料压套； -填料；阀盖；
to
2
8
3
9
4
10 波纹管连接件；图5 波纹管闸阀典型结构图
5- GB/T28776—2012
4技术要求
4.1压力-温度额定值 4.1.1公称压力不大于PN100的阀门，按GB/T12224规定的阀门壳体材料，其压力-温度额定值按 GB/T12224的规定。 4.1.2公称压力PN140的阀门，按GB/T12224规定的阀门壳体材料，压力-温度额定值按式（1)计算确定。
2
P143
(1)
i
式中： P14- -PN140的阀门在指定温度下的允许工作压力，单位为兆帕（MPa）； p1o- 按GB/T12224规定的PN100阀门在指定温度下的允许工作压力，单位为兆帕（MPa）； pis——按GB/T12224规定的PN150阀门在指定温度下的允许工作压力，单位为兆帕（MPa）。
4.1.3公称压力PN250的阀门压力-温度额定值按附录A的规定。 4.2使用温度限制 4.2.1与允许使用压力相对应的温度是指阀门承压壳体的最高温度，此温度与其使用的介质温度相同，用户使用的最高温度和最低温度及对应的工作压力都不应超过阀门壳体材料压力-温度额定值的限制。 4.2.2对于某些采用弹性密封副结构、特殊密封材料或波纹管密封结构，其允许使用的压力-温度额定值会有限制，应在铭牌上予以标明。 4.2.3用户如使用阀门的温度低于承压壳体的压力-温度额定值允许的最低温度的，应考虑材料在低温时的性能；若是闸阀，在温度上升后应防止中腔的压力可能异常上升。用户应对此负责。 4.3阀门的结构 4.3.1.订货合同没有特殊要求时，闸阀和截止阀，阀体和阀盖可以采用法兰连接、焊接连接、螺纹-密封焊连接；公称压力不大于PN140的阀门可以采用带螺纹的活接头螺母；螺纹带支架升降式阀杆结构。 4.3.2公称压力不大于PN140、公称尺寸不大于DN65的闸阀和截止阀可采用下螺纹升降式阀杆。 4.3.3公称尺寸不大于DN50的阀门，阀体和阀盖应采用锻件。 4.3.4波纹管阀杆密封的阀门按附录B的要求。 4.4阀体的流道
阀体流道、阀座孔（孔口）及阀体的连接端，各处的内径应不小于表1的规定。
表1流道最小直径
单位为毫米
PN250
公称尺寸 DN 8.10 15 20
PN20,PN50,PN100,PN140
所有结构的阀门
闸阀 6 9 12
截止阀 5 80 9
6 9 12
5
