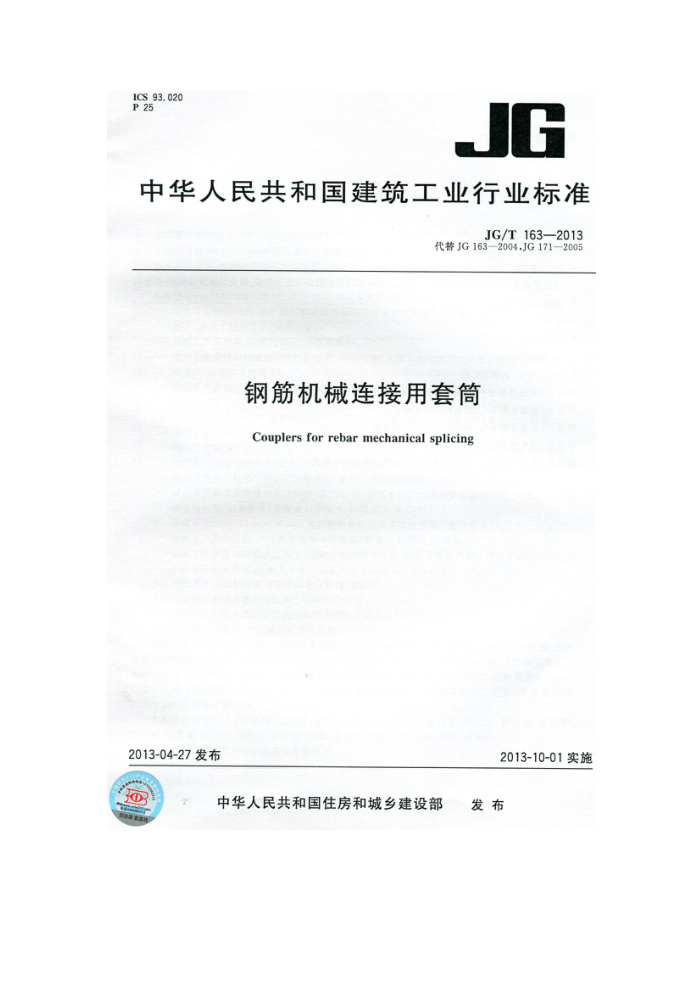

ICS93.020 P 25
JG
中华人民共和国建筑工业行业标准
JG/T163—2013
代替JG163—2004，JG1712005
钢筋机械连接用套筒 Couplers for rebar mechanical splicing
2013-04-27发布
2013-10-01实施
O
中华人民共和国住房和城乡建设部 发布 JG/T163—2013
目 次
前言 1范围
规范性引用文件 3 术语和定义分类、型式与标记·
2
4
5 要求 6 试验方法 7 检验规则· 8 标志、包装、运输及贮存附录A（规范性附录） 钢筋机械连接用直螺纹套筒最小尺寸参数表，附录B（规范性附录） 接头试件的试验方法附录C（规范性附录) 接头试件型式检验报告：附录D（资料性附录） 钢筋机械连接用套筒产品合格证样式附录E（资料性附录） 钢筋机械连接用套筒质量证明书样式
11 13 15 16 20 24 25
.. JG/T 163—2013
前 言
本标准按照GB/T1.1—2009给出的规则起草。 本标准代替JG163—2004《滚轧直螺纹钢筋连接接头》和JG171—2005《锻粗直螺纹钢筋接头》，同
时还纳人挤压套筒、锥螺纹套筒的相关内容。本标准除规定各类钢筋机械连接用套筒均应遵守的统一要求外，还针对直螺纹套筒、锥螺纹套筒简和挤压套筒分别规定了各自的特殊要求。
本标准与JG163—2004和JG171—2005相比主要技术内容变化如下：
增加了不锈钢钢筋、国产圆钢筋和国外钢筋可参考应用的规定（见第1章)；修改、补充了相关术语（见第3章)；修改了产品分类、型式和标记（见第4章）；增加了套筒原材料的选用和性能要求、检验内容（见5.1、6.1、7.1)；补充了挤压套简原材料性能要求（见5.1.2中表5)；补充了冷拔和冷轧精密无缝钢管制作套筒的相关要求（见5.1.1之b))；补充了套筒产品外观和公差要求，可追溯性要求，存档要求（5.2、5.3、5.5.3)；补充了采用45号钢材料制造的圆柱形直螺纹标准型套筒的最小尺寸表（见5.3.1、附录A)；增加了套筒有关疲劳性能要求的相关规定（见5.4.3)；增加了套筒生产企业宜取得有效的GB/T19001/ISO9001质量管理体系认证证书和建设工程产品认证证书的要求（见5.5.1)；增加了套筒抗拉强度等出厂检验项目，修改了检验规则（见7.2.2)；增加了产品型式检验的有关内容（见7.2.3)；补充了产品型式检验中套筒标记、外观及尺寸的信息与检验、记录要求（见附录C中表C.1、表C.3、表C.4)；补充了12mm、14mm、50mm直径钢筋螺纹接头安装时拧紧扭矩的要求（见7.2.3中表10)；补充了产品合格证、产品质量证明书的样式（见8.2.3、附录D、附录E)；删除了针对现场钢筋丝头加工、检验和钢筋接头安装、检验等相关内容。增加了锥螺纹套筒和挤压套筒的有关规定（见5.1.2、5.2.2、5.3.2、5.3.3、7.2.3e)等）。
本标准与JGJ107《钢筋机械连接技术规程》配套使用。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑结构标准化技术委员会归口。 本标准主要起草单位：中国建筑科学研究院。 本标准参加起草单位：常州市天展钢管有限公司、中国建筑科学研究院建筑机械化研究分院、中冶
建筑研究总院有限公司、北京市建筑工程研究院、建研建硕(北京)科技发展有限公司、上海建研钢筋连接技术有限公司、中国核工业第二四建设有限公司、保定华建机械有限公司、重庆二航钢筋连接工程有限责任公司、远洋国际建设有限公司、北京中建科联技术发展中心、上海鼎锐钢筋工程技术有限公司、武汉四方圆机械设备有限公司。
本标准主要起草人：徐瑞格、刘永颐、吴晓星、顾文生、刘子金、钱冠龙、李大宁、南建林、赵红学、 吴广彬、李智斌、张卫平、刘天宇、张颗怀、胡军、屈兴涛、白建平、赖志勇、方军、周建康。
本标准所代替标准的历次版本发布情况为：
JG163—2004; JG171—1999.JG171—2005。
I JG/T163—2013
钢筋机械连接用套筒
1范围
本标准规定了钢筋机械连接用套筒的术语和定义、分类、型式与标记、要求、试验方法、检验规则、标志、包装、运输及贮存。
本标准适用于混凝土结构中钢筋机械连接用直螺纹套筒、锥螺纹套筒和挤压套筒。本标准所述套筒适用于连接符合GB1499.2及GB13014规定的直径为12mm～50mm的各类钢筋，用于连接光圆钢筋、不锈钢钢筋及国外钢筋时可参考应用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T 197 普通螺纹公差 GB/T228.1 金属材料拉伸试验 第1部分：室温试验方法 GB/T230.1 金属材料洛氏硬度试验第1部分：试验方法（A、B、C、D、E、F、G、H、K、N、T
标尺）
GB/T 699 优质碳素结构钢 GB/T 700 碳素结构钢 GB/T 702 热轧钢棒尺寸、外形、重量及允许偏差 GB 1499.2 钢筋混凝土用钢第2部分：热轧带肋钢筋 GB/T 2975 钢及钢产品力学性能试验取样位置及试样制备 GB/T 3639 冷拔或冷轧精密无缝钢管 GB/T 8162 结构用无缝钢管 GB/T 9174 一般货物运输包装通用技术条件 GB 13014 钢筋混凝土用余热处理钢筋 GB/T17395无缝钢管尺寸、外形、重量及允许偏差 JGJ 107 钢筋机械连接技术规程 YB/T5222 优质碳素结构钢圆管坏
3术语和定义
下列术语和定义适用于本文件。
3. 1
钢筋机械连接 rebarmechanical splicing 通过钢筋与套筒的机械咬合作用或钢筋端面的承压作用，将一根钢筋中的力传递至另一根钢筋的
连接方法。 3. 2
套筒coupler 可传递钢筋轴向拉力或压力的钢筋机械连接用钢套管。 JG/T163—2013
3. 3
螺纹套筒threadedcoupler 可与钢筋螺纹连接的内孔呈螺纹的套筒。 直螺纹套筒 parallel threaded coupler 内孔为直螺纹的螺纹套筒。 缴粗直螺纹套筒parallelthreaded couplerfor splicingrebars withupsetting end 可与钢筋端部缴粗段螺纹连接的直螺纹套筒
3. 4
3. 5
3.6
剥肋滚轧直螺纹套筒 parallel threaded coupler fo splicing rebars with rib stripped before rolling of threads
可与钢筋端部剥肋衰轧螺纹连接的直螺纹套筒。 3.7
直接滚轧直螺纹套筒 parallel threaded coupler for splicing rebars with threads roll on to rebar end 可与钢筋端部直接滚轧螺线维螺纹套 简 taper threaded coupler 可与钢筋维螺纹连接的内孔为锥螺纹的螺纹套筒。
电自邮纹车筑
3.8
3. 9
挤压套筒 couplerforsquo ing sleeve 内孔为光孔用于带肋钢筋挤压连接的套筒
ngofr
3. 10
直螺纹标准型套筒 stan ard coupler for parallel threaded splicing of reba 全长呈相同右旋直螺纹的套简。
3. 11
锥螺纹标准型套筒 standard coupler for taper threaded splicing of rebar 套筒两端呈相同石旋锥螺纹的套筒。
3.12
挤压标准型套筒 standard coupler for squeezing sleeve splicing of rebars 全长呈相同内径和壁厚用于挤压标准型接头的套筒。
3. 13
异径型套筒couplerwithdifferentinnerdiameter 两端内径不同用于不同直径钢筋连接的套筒。
3. 14
正反丝型套筒threaded coupler with left and right hand thread 两端螺纹规格相同但旋向相反的螺纹套筒。
3. 15
扩型套筒threaded couplerwithone slope at thread end 一端有便于钢筋对中的内倒角而长度比标准型套筒加长的直螺纹套筒。
3. 16
螺纹塞规threadpluggauge 具有与被检螺纹相一致的螺纹牙型，能反映被检内螺纹边界条件的测量器具。 2
