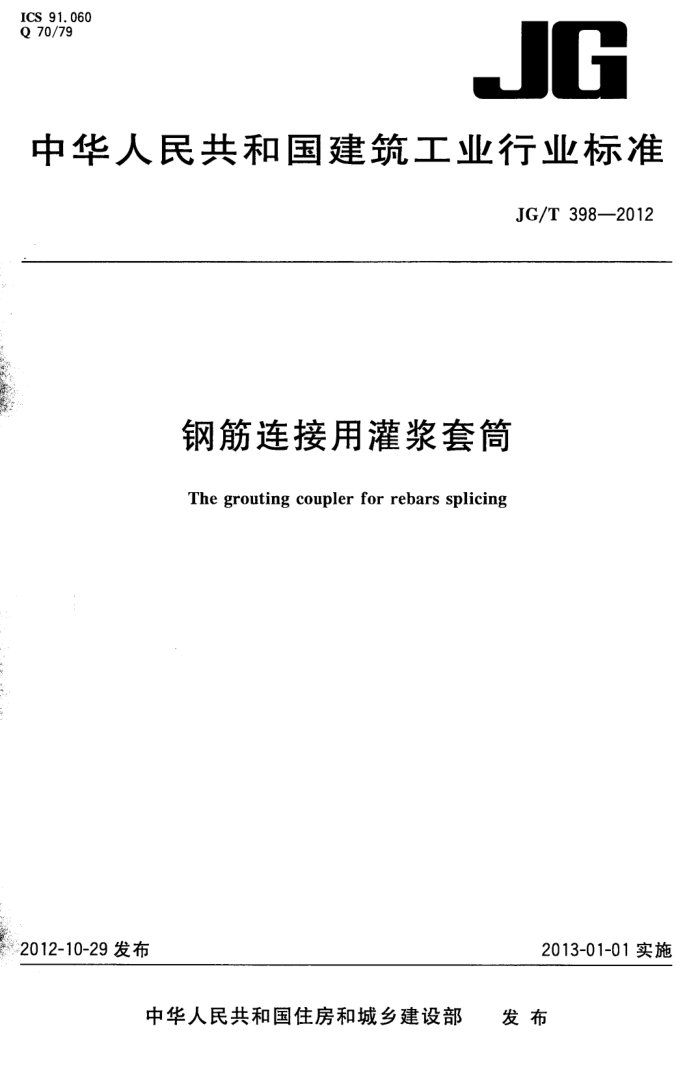

ICS 91.060 Q 70/79
JG
中华人民共和国建筑工业行业标准
JG/T 398—2012
钢筋连接用灌浆套筒
The grouting coupler for rebars splicing
2013-01-01实施
2012-10-29发布
中华人民共和国住房和城乡建设部 发布 JG/T398—2012
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑结构标准化技术委员会归口。 本标准起草单位：中国建筑科学研究院、广西建工集团第二建筑工程有限责任公司、北京榆构有限
A
公司、廊坊凯博建设机械科技有限公司、中冶建筑研究总院有限公司、建研科技股份有限公司、中太建设集团股份有限公司、北京市建筑工程研究院有限责任公司、沛丰建筑工程（上海）有限公司、浙江省建工
集团有限责任公司、宝业集团浙江建设产业研究院有限公司。
本标准主要起草人：刘子金、叶彤、蒋勤俭、赵红学、钱冠龙、常卫华、张明礼、李大宁、张心忠、
蔡苍槐、金睿、余亚超、梁浩。
I JG/T398—2012
钢筋连接用灌浆套筒
范围
-1
本标准规定了钢筋连接用灌浆套简（以下简称灌浆套筒）的术语和定义、分类及型号、要求、试验方
法、检验规则、标识、包装、运输和贮存。
本标准适用于钢筋混凝土结构中直径为12mm~40mm热轧带肋或余热处理钢筋灌浆连接用的套筒。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T197普通螺纹公差 GB/T228.1金属材料拉伸试验第1部分：室温试验方法 GB/T231.1金属材料布氏硬度试验第1部分：试验方法 GB/T699优质碳素结构钢 GB/T1348球墨铸铁件 GB1499.2 钢筋混凝土用钢第2部分：热轧带肋钢筋 GB/T1591 低合金高强度结构钢 GB/T2975 钢及钢产品力学性能试验取样位置及试样制备 GB/T3077 合金结构钢 GB/T8162 结构用无缝钢管 GB/T 9174 一般货物运输包装通用技术条件 GB/T9441 球墨铸铁金相检验 GB13014 钢筋混凝土用余热处理钢筋 GB/T13298 3金属显微组织检验方法 JGJ107 钢筋机械连接技术规程
3术语和定义
下列术语和定义适用于本文件。
3. 1
钢筋连接用灌浆套筒thegroutingcoupler “通过水泥基灌浆料的传力作用将钢筋对接连接所用的金属套筒，通常采用铸造工艺或者机械加工工艺制造。 3.2
全灌浆套筒thewholegroutingcoupler 接头两端均采用灌浆方式连接钢筋的灌浆套筒。
1 JG/T398—2012
3. 3
半灌浆套筒thegroutingcouplerwithhalfthreadend 接头一端采用灌浆方式连接，另一端采用非灌浆方式连接钢筋的灌浆套筒，通常另一端采用螺纹
连接。 3. 4
直接滚轧直螺纹灌浆套筒thegroutingcouplerwithdirectlyrollingthreadend 接头非灌浆连接端采用直接滚轧直螺纹方式连接钢筋的半灌浆套筒。
3.5
剥肋滚轧直螺纹灌浆套筒thegroutingcouplerwithrollingthreadendafterstrippingrib 接头非灌浆连接端采用剥肋滚轧直螺纹方式连接钢筋的半灌浆套筒。
3. 6
镦粗直螺纹灌浆套筒thegroutingcouplerwiththreadendafterupsetting 接头非灌浆连接端采用镦粗直螺纹方式连接钢筋的半灌浆套筒。
3.7
灌浆孔entranceforgrouting 用于加注水泥基灌浆料的入料口，通常为光孔或螺纹孔。
3.8
排浆孔ventforgrouting 用于加注水泥灌浆料时通气并将注满后的多余灌浆料溢出的排料口，通常为光孔或螺纹孔。
4 分类及型号
4.1分类 4.1.1灌浆套筒按加工方式分为铸造灌浆套筒和机械加工灌浆套筒。 4.1.2.灌浆套筒按结构形式分为全灌浆套筒和半灌浆套筒，如图1所示。 4.1.3半灌浆套简按非灌浆一端连接方式分为直接滚轧直螺纹灌浆套筒、剥肋滚轧直螺纹灌浆套筒和镦粗直螺纹灌浆套筒。
I
1
2 JG/T398—2012
5
L
D
3
b）半灌浆套筒
a）全灌浆套筒
说明：
尺寸： L L. L1 L2
灌浆孔；排浆孔；剪力槽；强度验算用截面；钢筋限位挡块；安装密封垫的结构。
灌浆套简总长；锚固长度；预制端预留钢筋安装调整长度；现场装配端预留钢筋安装调整长度；灌浆套筒壁厚；灌浆套筒外径；内螺纹的公称直径；
1
2
5
d D D, 内螺纹的基本小径：
半灌浆套筒螺纹端与灌浆端连接处的通孔直径；
Dz
D3 灌浆套简锚固段环形突起部分的内径，
注：D：不包括灌浆孔、排浆孔外侧因导向、定位等其他目的而设置的比锚固段环形突起内径偏小的尺寸。D，可以
为非等截面。
图1灌浆套筒示意图
42型号
42.1：灌浆套筒型号由名称代号、分类代号、主参数代号和产品更新变型代号组成。灌浆套筒主参数为被连接钢筋的强度级别和直径。灌浆套筒型号表示如下：
