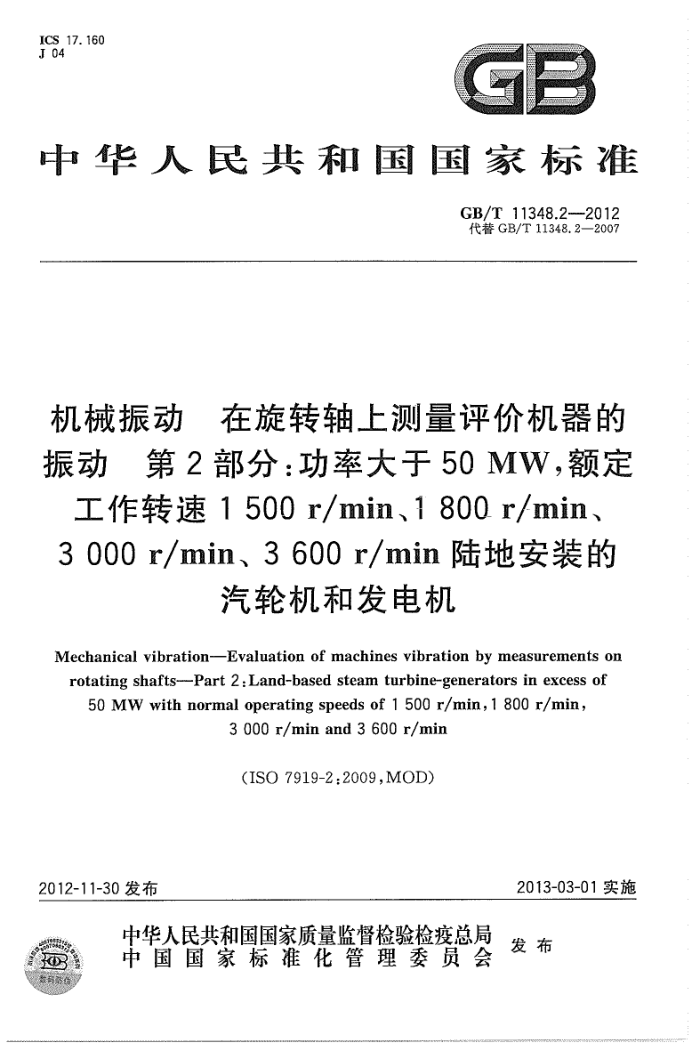

ICS 17. 160
J 04
中华人民共和国国家标准
GB/T 11348.2---2012 代替GB/T 11348.2—2007
机械振动 在旋转轴上测量评价机器的振动第2部分：功率大于50MW，额定
T作转速 1 500 r/min、1800 r/min 3 000 r/min、3 600 r/min 陆地安装的
汽轮机和发电机
Mechanical vibration--Evaluation of mnachines vibration by measurements on rotating shafts---Part 2 :Land-based steam turbine-generators in excess of
50 MW with normal operating speeds of 1 500 r/min, 1 800 r/min;
3 000 r/min and 3 600 r/min
(ISO 7919-2 :2009, MOD)
2013-03-01实施
2012-11-30 发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 中华人民共和国
国家标准
机械振动在旋转轴上测量评价机器的振动第2部分：功率大于50MW，额定工作转速 1 500 r/min、1 800 r/min、 3000 r/min、3 600 r/min 陆地安装的
汽轮机和发电机 GB/T 11348. 2---2012
*
中国标出版社出版发行
北京市朝阳区和平里西街甲2号（100013) 北京市西城区三里河北街16号（100045)
网址 www. spc. net. cn
总编室：（010)64275323 发行中心：（010)51780235
读者服务部：（010)68523946 中国标准出版社秦皇岛印剧厂印刷
各地新华书店经销
*
开本880×12301/16印张1字数22千字 2012年12月第一版　2012年12月第一次印刷
*
书号：155066·1-45919定价18.00元
如有印装差错 由本社发行中心调换
版权专有{ 侵权必究举报电话：（010)68510107 GB/T 11348.2—2012
前言
GB/T11348《机械振动在旋转轴上测量评价机器的振动》分为以下五个部分：
第1部分：总则； -第2部分：功率大于 50 MW，额定工作转速1500 r/min、1800r/min、3 000 r/min 3600r/min陆地安装的汽轮机和发电机；第3部分：糖合的工业机器；一第4部分：具有滑动轴承的燃气轮机组；第5部分：水力发电厂和泵站机组。 本部分是GB/T11348的第2部分。 本部分按照GB/T1.1-2009和GB/T20000.2—2009给出的规则起草。 本部分代替GB/T11348.2-2007《旋转机械转轴径向振动的测量和评定第2部分：50MW以
上，额定转速1500r/min、18001/min.3000r/min、3600/min陆地安装的汽轮机和发电机》。
本部分与GB/T11348.2-2007相比，主要修改内容如下：
一修改了标准名称，由原来的“旋转机转轴径向振动的测量和评价第2部分：50MW以上，额定转速为1500r/min、1800r/min.3000r/min、3600r/min陆地安装的汽轮机和发电机" 改为“机械振动在旋转轴上测量评价机器的振动第2部分：功率大于50MW，额定工作转速1500z/min、1800r/min.3000r/min，3600r/min陆地安装的汽轮机和发电机”。 增加了安全运行的基本假设是避免旋转轴和固定部件之间的金属与金属接触。它们可以作为
"
规定验收规范的基础（见4.1); 一修改了上一版中多处的“振动幅值”的译文，改为“振动量值”；一修改了评价区域边界节中使用不同区域边界值的例子（见4.2.2.4）；当新机器没有建立有效的基线数据时，推荐其稳态运行额定工作转速下的报警值修改为不应超过区域边界B/C值（见4.2.3.2)；增加了停机值的设定第二次报警的内容（见4.2.3.3； -增加了非稳态工况（瞬态运行)期间的振动量值“停机放大因子”概念，在稳态工况建立之前，它会自动地提升“报警值"和“停机值"（见4.2.4）。关于“停机放大因子”的使用，（见4.2.4.4）；修改了升速、降速和超速期间的振动量值，并删去了上-版的图1(见4.2.4.3)；增加了附录 A中关于 Smax的说明。如果使用的不是峰-峰值位移 S(p-p)max，而是从测量面上一
-
对正交的传感器的输出导出的Smx?作为-一般指南表A.1中的值应除以1.85。 本部分使用重新起草法修改采用ISO7919-2：2009《机械振动在旋转轴上测量评价机器的振动
第2部分：功率大于50MW，额定工作转速1500r/min、1800r/min、3000r/min.3600r/min陆地安装的汽轮机和发电机》。
本部分与ISO7919~2:2009相比，主要技术差异是：
-附录A的表A.1和表A.2中推荐的评价区域边界B/C值和C/D值由-个值改为一个限值范围，以适应我国实际应用。
本部分由全国机械振动、冲击与状态监测标准化技术委员会（SAC/TC53)提出并归口。 本部分起草单位：郑州机械研究所、西安热工研究院有限公司、北京电力建设研究院、哈尔滨大电机
研究所，上海发电设备成套设计研究院、东南大学。
T GB/T 11348.2—2012
本部分主要起草人：黄润华、韩国明、张学延、杨细望、苏、孙庆、傅行军、王义翠本部分所代替标准的历次版本发布情况为：
GB/T 11348. 2—1997,GB/T 11348. 2---2007.
.
1 GB/T 11348.2—2012
引言
在旋转轴上测量振动时，GB/T11348.1是评价各种机器振动-般要求的基础文件。GB/T11348 的本部分是对评价位于或接近大型汽轮机和发电机轴承处转轴径向振动烈度的其体规定。在这些位置的测量能够很好地表征机器的振动状态。基于以往经验的评价推则，能用来评价这些机器的振动状态。
在稳态工况下运行时，提出了评价机器振动的两个准则。第一个准则考虑的是测得的振动量值；第二个推则考虑的是振动量值的变化。另外，对瞬态运行工况规定了不同的推则。然而，旋转轴振动不是评价振动烈度的唯一基础。对于大型汽轮机和发电机，通常也评价在非旋转部件上量的振动，对非旋转部件上测量振动的要求见GB/T6075.1和GB/T6075.2。
GB/T11348本部分的评价方法是基于宽带测量的。然而，由于技术进步，窄带测量或频谱分析已经目益广泛地得到应用，特别是应用于振动评价、状态蓝测和诊断。对这些测量的评价推则已超出了本部分的范围。详见ISO13373（所有部分）确定的机器振动状态监测的规定。 O GB/T 11348.2--2012
机械振动在旋转轴上测量评价机器的振动第2部分：功率大于50MW，额定
工作转速 1 500 r/min、1 800 r/min、 3 000 r/min、3 600 r/min 陆地安装的
汽轮机和发电机
1范围
GB/T11348的本部分给出了评价位于或靠近主轴承处测得的旋转轴现场径向振动烈度的具体规定。包括：
正常稳态运行工况下的振动；瞬态变化（包括升速或降速、初始加负荷和负荷变化）时，其他（非稳态）工况期间的振动一正常稳态运行工况期间发生的振动变化。 本部分适用于额定工作转速1500/min、1800r/min、3000r/min或3600r/min输出功率大于
50MW的陆地安装的汽轮机和发电机，也适用于直接与燃气轮机连接的汽轮机和（或）发电机（例如联合循环应用）。在这些情况下，本部分的推则仅适用于汽轮机和发电机（包括同步离合器）。燃气轮机振动应按照GB/T11348.4和GB/T6075.4评价。
本部分所规定的这些振动数值并不是评价振动烈度的唯一依据。对于大型汽轮机和发电机通常也用非旋转部件上测量的振动值来评价。对这些振动测量的要求见GB/T6075.1和GB/T6075.2。
2规范性引用文件
下列文件对于本部分的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本部分。凡是不注目期的引用文件，其最新版本（包括所有的修改单)适用于本部分。
GB/T11348.1一1999旋转机械转轴径向振动的测量和评定第1部分：总则（idt，ISO7919-1：
1996)
3测量方法
测量方法及仪器应符合GB/T11348.1的通用要求。 汽轮机和发电机早期用接触式传感器测量转轴的绝对振动。目前，随着非接触式传感器的发展，转
轴的相对振动测量更普遍。但是，如需要，也可用一个非接触式传感器和个装在台架上测量结构振动的惯性式传感器，以它们输出的矢量合成得到转轴的绝对振动。目前，这两种方法都普遍使用。因此，对于本部分，转轴相对或绝对振动测量都同样可以接受。但应注意，接触式传感器的频率范围比非接触式传感器的要窄（更受限制）。
对于监测来说，测量系统应能适用于从 1 Hz到至少是最高正常工作频率的三倍或 125 Hz(取其大者)的频率范围。用于故障诊断的仪器，可能需要覆盖更宽的频率范围和(或)谱分析。在特殊场合，显著的低频振动可能传至机器（例如在地震区），可能有必要过滤掉仪器的低频响应和（或）提供适当的时间延迟。如果对比不同机器的測量结果，应注意保证使用相同的频率范围。
1 GB/T 11348.2—2012
振动测点的位置应能评价在重要点上轴的横向运动。应当注意，避免把振动测点放在任何振动节点上，并保证测量设备不受外部振源（如空气噪声和结构诱导噪声）的过分影响。通常，要求在每个主轴承上或附近，用一对正交的传感器沿两个径向测量。传感器可以安装在任意角度，但实际上一般选择在轴承同一个半瓦上与垂直方向成十45°的方向或者接近垂直和水平方向。
如果已知用一个径向传感器能够提供轴振动量值的足够信息的话，可以用它代替更典型的一对正交传感器。可是当根据测量平面上单个传感器评价振动时，一般应仔细观察，因为它可能没有位于提供该平面最大测量值的方位。一般不在汽轮机和发电机上测量轴向振动。
应了解环境对测量系统特性的影响，包括： a）温度变化； b) 磁场; c） 空气噪声和结构诱导操声； d) 电源变化； e）电缆阻抗； f) 传感器电缆长度 g）传感器方位；
h）传感器连接剩度应特别注意，确保传感器安 铺m安 案个降贝成的精确度 见ISO081#1)。 传感器所在的轴表面应当光滑，而县 没有几何不连续，材质不均句和局部剩磁，以免百们可能产生
虚假信号（称之为单气偏摆）。用传感器测量时，电气和机裁组合“慢转"偏摆不宜超过在额定工作转速下区域A/B边界值（见表A1）的25%
在汽轮机和发电机升速运行之前，可以进行轴偏摆的设转测量应当充分满是要求 这种测量通常不能认为是有效地指出在正常运行状态下转轴偏腰，因为它们会受到转轴的暂时瞬态）弯曲、在轴承间隙内轴颈不规则移动、轴同运动等因素的影响。如果没有考虑上述因素就不能从量作转速下的振动测量矢量减去慢转下的轴偏摆量。因为这种结果会判机器振动 (见 GB/T 113481)。
样做，测量系统的低频特性
4评价准则
4.1概述
GB/T11348.1提供了用于评价各种机器轴振动的两个准则的般说明。第个准则考虑测得的宽带轴振动的量值，第二个准则考虑轴振动量值的变化，不论它是增大或减少。
所提供的这些值是这种类型机器的经验总结。如果满足它们，则可望得到可接受的运行。 注：这些值是基于以前的国际标准、当初起草GB/T11348(所有部分）和GB/T6075(所有部分)时进行调查的结果
以及国内外专家们提供的反馈意见。 提供的这些准则适用于规定的正常工作转速和负荷范围内的稳态运行工况，包括发电机电负荷正
常的缓慢变化。也提供了发生瞬态变化时其他非稳态工况下的替代的推则。这些振动推则的目标是保证可避免过大的缺陷或不切实际的要求。尤其是，安全运行的基本假设是避免旋转轴和固定部件之间的金属接触。它们可以作为规定验收规范的基础（见4.2.2.3）。
该推则涉及汽轮机和（或）发电机产生的振动，不涉及由机组外界传来的振动。如果怀疑被传递的振动（无论稳态的或间断的）有显著影响，则宜在机组停机状态测量其量值。如果被传递振动的量值不能接受，则宣采取措施纠正。
应注意，机器振动状态的通常根据在非旋转部件上的测量和旋转轴上的测量综合评价。
