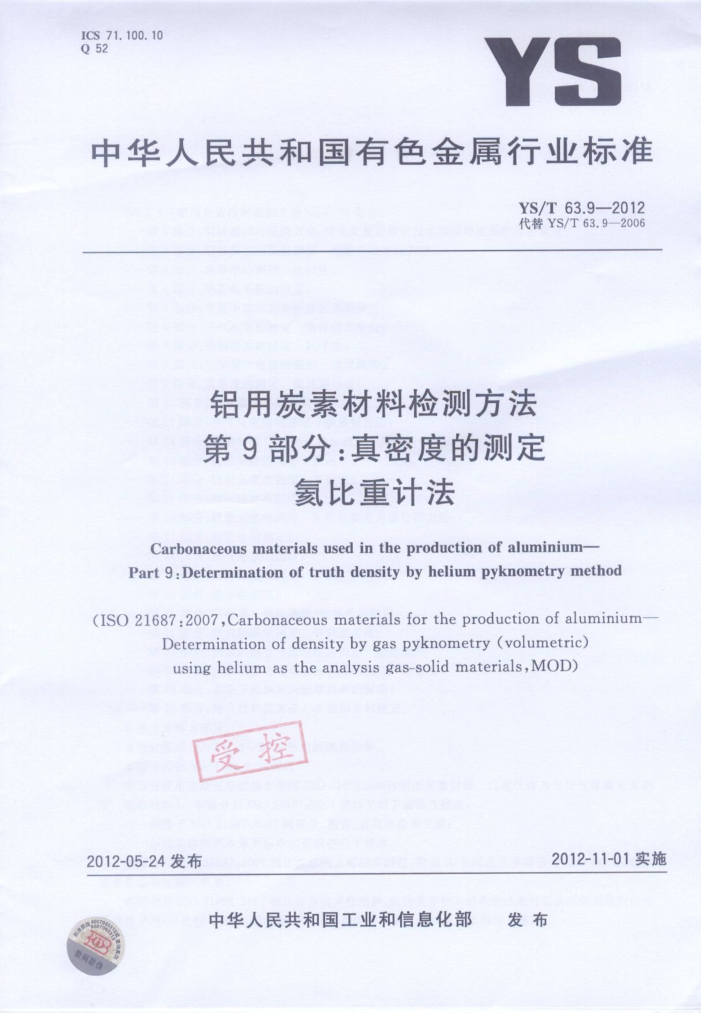

ICS 71.100.10 Q52
YS
中华人民共和国有色金属行业标准
YS/T63.9—2012 代替YS/T63.9—2006
铝用炭素材料检测方法第9部分：真密度的测定
比重计法
Carbonaceous materials used in the production of aluminium- Part 9:Determination of truth density by helium pyknometry method
(ISO 21687:2007,Carbonaceous materials for the production of aluminium
Determination of density by gas pyknometry(volumetric) using helium as the analysis gas-solid materials,MOD)
受控
2012-11-01实施
2012-05-24发布
中华人民共和国工业和信息化部 发布 YS/T63.9—2012
前言
YS/T63《铝用炭素材料检测方法》共有26部分：
第1部分：阴极糊试样焙烧方法、焙烧失重的测定及生坏试样表观密度的测定；第2部分：阴极炭块和预焙阳极室温电阻率的测定；第3部分：热导率的测定比较法；第4部分：热膨胀系数的测定；第5部分：有压下底部炭块钠膨胀率的测定第6部分：开气孔率的测定液体静力学法第7部分：表观密度的测定尺寸法；第8部分：二甲苯中密度的测定比重瓶法；第9部分：真密度的测定氮比重计法第10部分：空气渗透率的测定；第11部分：空气反应性的测定质量损失法；第12部分：预焙阳极CO2反应性的测定质量损失法；第13部分：杨氏模量的测定静测法；第14部分：抗折强度的测定 三点法；第15部分：耐压强度的测定；第16部分：微量元素的测定X射线荧光光谱分析方法；第17部分：挥发分的测定；第18部分：水分含量的测定第19部分：灰分含量的测定；第20部分：硫分的测定；第21部分：阴极糊焙烧膨胀/收缩性的测定；第22部分：焙烧程度的测定等效温度法；第23部分：预焙阳极空气反应性的测定热重法；第24部分：预焙阳极二氧化碳反应性的测定热重法，第25部分：无压下底部炭块钠胀率的测定；第26部分：耐火材料抗冰晶石渗透能力的测定
本部分为第9部分。 本部分按照GB/T1.1-2009给出的规则起草。 本部分代替YS/T63.9—2006。 本部分使用重新起草法修改采用ISO21687：2007《铝用炭素材料以氨气作为分析气体测定真密
度 固态材料》。本部分对ISO21687：2007进行了以下编辑性修改：
删除了ISO21687：2007的目录、前言、引言和参考文献；标准名称按照本系列标准的要求进行了修改。
本部分与ISO21687:2007相比在结构上有较多调整，附录A中列出了本部分与ISO21687:2007 的章条编号对照一览表。
本部分与ISO216872007相比存在技术性差异，这些差异涉及的条款已通过在其外侧页边空白位置垂直单线（I)进行了标示，附录B中给出了相应的技术性差异及其原因的一览表。
I YS/T63.9—2012
本部分由全国有色金属标准化技术委员会（SAC/TC243）归口。 本部分负责起草单位：中国铝业股份有限公司郑州研究院、中国有色金属工业标准计量质量研
究所。
本部分参加起草单位：山东晨阳碳素股份有限公司、山东南山铝业股份有限公司。 本部分主要起草人：黄华、张树朝、仓向辉、李荣柱、赵春芳、于益如。 本部分所代替标准的历次版本发布情况为：
YS/T63.9—2006。 YS/T63.9—2012
铝用炭素材料检测方法第9部分：真密度的测定
氢比重计法
1范围
YS/T63的本部分规定了氮比重计法测定铝用炭素材料的真密度本部分适用于阴极炭块、预焙阳极、熳后石油焦真密度测定，其他固体材料也可参照此方法。 本部分不适用于石墨材料。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T26297.1铝用炭素材料取样方法第1部：底部炭块 GB/T26297.2铝用炭素材料取样方法第2部分：侧部炭块 GB/T26297.3铝用炭素材料取样方法第3部分：预焙阳极 GB/T26297.6铝用炭素材料取样方法 第6部分：熳后石油焦
3术语和定义
下列术语和定义适用于本文件。
3.1
固体物质的真密度densityof asolidmaterial p，单位体积的重量，按照式（1)计算：
（1）
0
式中： p m V 固体材料体积，不包括任何气孔，单位为立方厘米（cm"）注：此处的固体材料体积不包括开气孔的体积。
真密度，单位为克每立方厘米（g/cm）：质量，单位为克（g）；
4原理
将试样磨碎并筛分至小于0.063mm。以氮气作分析气体，在气体比重仪中测量其密度。称量干燥试样的质量，将其装人分析室。氨气被导人分析室内并加压至某一设定值。然后气膨胀进入膨胀室。仪器记录这两个步骤的平衡压力。通过试样的质量和气体比重仪测量的体积就可以计算试样的真密度。 YS/T63.9—2012
5装置和试剂
5.1破碎机：例如：颚式破碎机，表面须有不易磨损的坚硬材料以减少对样品的污染。 5.2磨样机：能将样品磨碎至颗粒尺寸小于0.063mm，接触样品的部分由不易磨损的坚硬材料制成，以减少对样品的污染。 5.3瓷皿：直径50mm~60mm，深30mm~40mm。 5.4铜盘。 5.5试验筛：孔径0.063mm。 5.6烘箱：能控制温度≥110℃。 5.7 干燥器：内含变色硅胶 5.8 气体比重仪。 5.9 校准球：体积已知 5.10 样品杯。 5.11 氮气：体积百分数 99.996%。 5.12 天平：精度6.1
0g
6取样、制样和干燥
6.1取样和样品制备 6.1.1熳后石油焦
按照GBT26297.6对材料进行取料破碎，用磨样机5.2）和试验筛（5.5）研磨并筛分样品颗粒尺寸小于0.063mm。将样品存于密闭
容器内用于测定 6.1.2 阴极炭块和预焙阳极
按照GB/T262971、GB/T26297.2和GB/T26297.3分别对不同材料进行取样在炭块上钻取一圆柱样或切取一块试样。破碎后用磨样机（5.2)和试验筛（55）研磨并筛分样品颗
粒尺寸小于0.063mm。将样品存于密闭容器内用于测定。 6.2 熳后石油焦、阴极炭块和预焙阳极的干燥
取制备的样品（颗粒尺寸小于0.063mm）装人已知重量的样品杯中。 将试料和样品杯置于烘箱（5.6）内，控制温度为110℃土5℃，烘干至少30min。取出，放入干燥器
（5.7）冷却30min，快速称量。迅速将装有试料的样品杯移人气体比重仪内测量。
7测定步骤
根据设备厂商提供的操作手册校准仪器设备和进行分析测试。
8结果计算
按式（2）计算真密度，结果精确至0.001g/cm。
2 YS/T63.9—2012
S V
0=
...·(2)
式中： e m V
真密度，单位为克每立方厘米（g/cm）；样品质量，单位为克（g）；样品体积，单位为立方厘米（cm），通常由分析仪器测出，也可以按式（3）数据计算：
V=Vll -P,/P,-1
Vexp
·（3)
式中： Vell 空分析室的校准体积，单位为立方厘米（cm）； Pi
Vexp 膨胀室的校准体积，单位为立方厘米（cm）
膨胀前分析室的气体压力，单位为千帕（kPa）；
P2 膨胀后气体压力，单位为千帕（kPa）。 精密度 9.1 重复性
9
在重复性条件下获得两次独立测试结果的测定值，其重复性限0 01gcm 9.2 再现性在再现性条件下获得两次独立测武结果的测定值，其再现性限R<0.02g/cm 10 检测报告检测报告应包含下列内容： a) 本部分编号 b) 所有辨认测试样品所必需的详细资料；
气体比重瓶计及生产厂商；
c)
d) 试样的真密度，精确至0.001g/cm； e) 精密度； D 测试日期。 YS/T63.9—2012
附录A （资料性附录）
本部分与IS021687：2007章条编号对照表
表A.12 本部分章条编号与ISO21687：2007章条编号对照一览表本部分章条编号
对应的国际标准章条编号
目录、前言、引言
1 2 3 4 5 6
1 2 3 4 5 6 6.1,1 6.1.2 6.1.3 7 8 9 9.1 9.2 9.3 9.4
6.1.1 6.1.2 7 8 9
9.1 9.2 YS/T63.9—2012
附录B （资料性附录）
本部分与IS021687：2007的技术性差异及其原因
表B.1本部分与ISO21687:2007的技术性差异及其原因对照一览表
原 图
技术性差异
本部分章条编号
引用了与国际标准对应的中国标准，而非国际标准引用了与国际标准对应的中国标准删除了6.1.1对煤沥青部分的要求删除了ISO标准9.1精密度有关分析条件的要求删除对重复性的定义及重新对重复性限进行修改删除对再现性的定义及重新对再现限进行修改删除有关范例部分删除参考文献部分
适合中国国情
2
适合中国国情此样品一般不做真密度，适合中国国情
6.1
更加方便地使用及标准编写要求
9
使用方便，适合中国国情
9.1
使用方便，适合中国国情
9.2
标准编写要求标准编写要求
