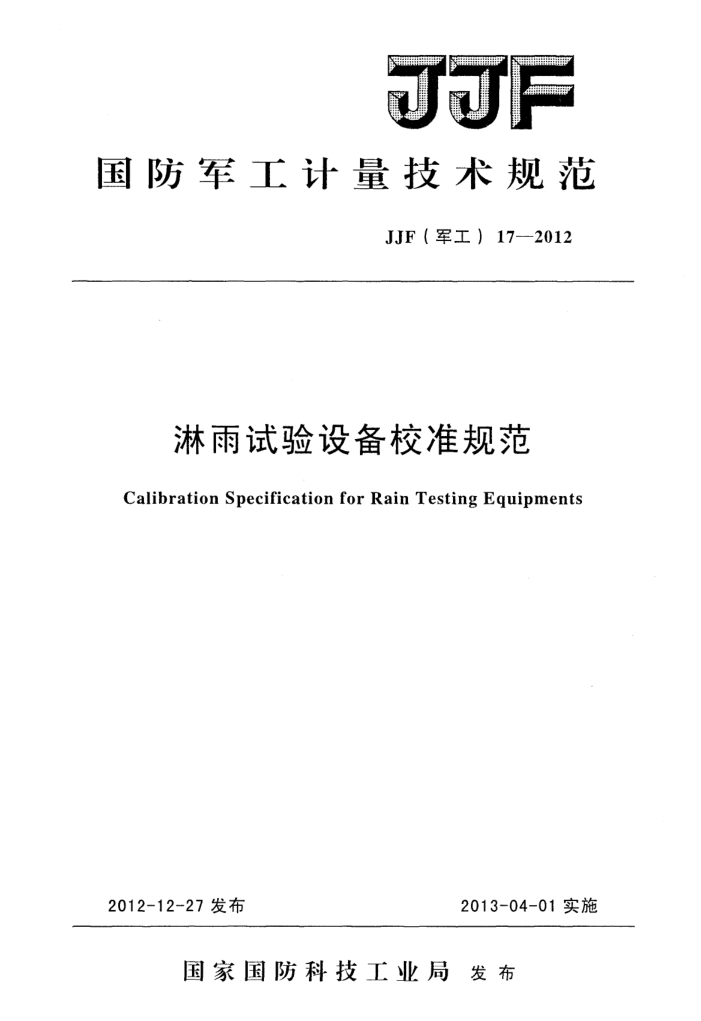

JJF
国防军工计量技术规范
JJF（军工）17-—2012
淋雨试验设备校准规范 Calibration Specification for Rain Testing Equipments
2013-04-01实施
2012-12-27发布
国家国防科技工业局发布 JJF（军工) 17--2012
淋雨试验设备校准规范
JJF（军工) 172012
Calibration Specification for Rain Testing Equipments
起草单位：国防科技工业4412二级计量站 JJF(军工) 17-2012
本规范起草人：
伍伟雄（国防科技工业4412二级计量站）韦柘（国防科技工业4412二级计量站）常青（国防科技工业4412二级计量站）谢凯锋（国防科技工业4412二级计量站）蔡锦文（国防科技工业4412二级计量站）张跃平（广州赛宝仪器设备有限公司）罗军 (广州赛宝仪器设备有限公司) JJF (军工) 17—2012
目 录
范围引用文件
2
3 术语和定义 4 概述 5 计量特性 5.1 降雨强度 5. 2 风速 5.3 雨滴直径 6 校准条件 6.1 环境条件 6. 2 测量标准及其它设备 7 校准项目和校准方法 7.1 校准项目 7. 2 校准点的选择 7.3 校准方法 8 校准结果 9
2
复校时间间隔附录A 校准记录参考格式：附录B 校准证书内页参考格式附录 C 雨滴直径测量结果不确定度评定示例附录D 色斑滤纸制作和确定系数k指数n的方法
6
13 JJF（军工）17—2012
淋雨试验设备校准规范
1范围
本规范适用于《GJB150.8A一2009军用装备实验室环境试验方法第8部分：淋雨试验》试验所用淋雨试验设备的校准。 2引用文件
本规范引用了下列文件： JJF1059测量不确定度评定与表示 JJG56—2000工具显微镜检定规程 JJG5241988雨量器和雨量量筒检定规程 JJG646-2006移液器检定规程凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。 3术语和定义
下列术语和定义适用于本规范。 3.1雨滴直径raindropdiameter
雨滴体积按球体体积计算得到的直径。 3.2色斑stain
在滤纸上涂上着色涂料，当雨滴落在滤纸上时，即留下永久性的近似圆形或椭圆形的斑点。 3.3色斑直径staindiameter
色斑面积按圆形面积计算得到的直径。 4概述
淋雨试验设备是一种模拟自然环境中降雨的环境条件，供样品进行淋雨试验的综合试验设备。
淋雨试验设备通常设计成降雨强度、风速连续可调，充当滴雨孔的滴嘴可更换的形式。设备通过调整储水箱的不同水位高度获得不同的降雨强度，以水位的额定高度代表额定的降雨强度；设备通过调整风机的频率来获得不同的风速，以额定的风机频率代表风速：设备充当滴雨孔的滴嘴的孔径一般在（0.4~0.6）mm之间，无雨滴直径指示仪表或装置。 5计量特性 5.1降雨强度
(102±10.2)mm/h。 JJF(军工) 172012
5.2风速
(18±1.8)m/s。 5.3雨滴直径
(0.5~4.5)mm。
6校准条件 6.1环境条件
a）温度15℃~35℃； b）周围环境的风速不致于引起雨滴的变化； c）电测仪器设备的环境条件应满足其相应要求。
6.2测量标准及其它设备
校准用仪器设备应经过计量技术机构检定（或校准），满足校准使用要求，并在有效期内。校准用仪器设备及其它设备见表1。 7校准项目和校准方法 7.1校准项目
a）降雨强度； b）风速; c）雨滴直径。
7.2校准点的选择
a）降雨强度校准点：102mm/h： b）风速校准点：18m/s： c）雨滴直径校准点：滴嘴所产生的雨滴。
表1校准用仪器设备及其它设备技术要求
名称
用途
备注
标称容量分别为（1，2，5， 10，20.25，40，50，100） μL，符合JJG646—2006移液器检定规程规定的技术要求
产生雨滴，确定色斑滤纸雨滴直径与色斑直径幂函数关系的系数 k和指数n，参见附录D
校准 移液器用仪器设备
测量移液器所产生的雨滴的质量，确定色斑滤纸雨滴直径与色斑直径幂函数关系的系数k和指数n，参见附录D
测量范围：（0~20）g 准确度等级：①级
电子天平
