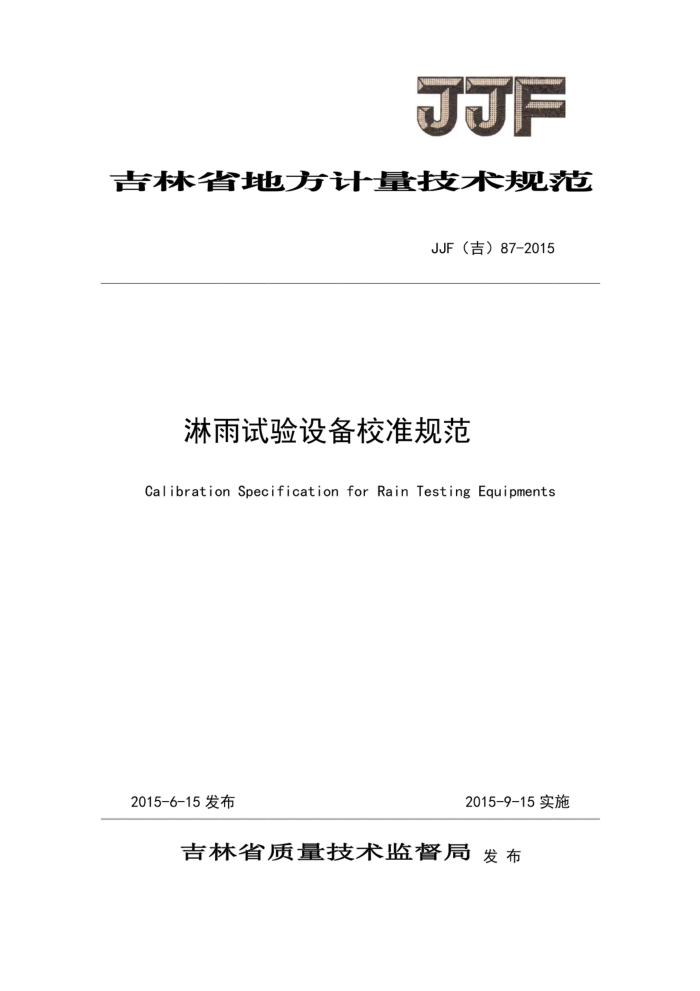

JJF
吉林省地方计量技术规范
JJF（吉）87-2015
淋雨试验设备校准规范
Calibration Specification for Rain Testing Equipments
2015-6-15发布
2015-9-15实施
吉林省质量技术监督局发布 JJF（吉）87-2015
淋雨试验设备校准规范
ad
A
.
JJF（吉）87-2015
Calibration Specification for
.
-
RainTestingEquipments
归口单位： 吉林省质量技术监督局
主要起草单位： 吉林省计量科学研究院
本规范条文委托吉林省计量科学研究院负责解释 JJF（吉）87-2015
本规范主要起草人：
李紫璇 （吉林省计量科学研究院）吴明岳 （吉林省计量科学研究院）
参加起草人：
王彦程王冠
（吉林省计量科学研究院）（吉林省计量科学研究院） JJF（吉）87-2015
目录
引言 1 范围· 2 引用文件 3 术语·
(II) (1) (1) (1) (1) (1) (2) (2) (4) (5) (6) (7) (8)
概述·
4
5 计量特性·
6 校准条件·
校准项目和校准方法·
8 校准结果表达
复校时间间隔·
9
附录A校准记录格式·
附录B校准证书内页格式
附录C淋雨试验设备不确定度评定实例 JJF（吉）87-2015
引言
JJF1071-2010《国家计量校准规范编写规则》，JJF1059.1-2012《测量不确定度评定与表示》，共同构成支撑校准规范制修订工作的基础性系列规范。
同时，参照JJG524-1988 《雨量器和雨量量筒检定规程》制定的。 本规范是首次制定的吉林省地方计量校准规范。
II JJF（吉）87-2015
淋雨试验设备校准规范
1范围
本规范适用于降雨强度不超过200mm/h以及风速不超过20m/s的淋雨试验设备的校准。 2引用文件
本规范引用下列文件： JJF1059.1-2012《测量不确定度评定与表示》 JJG524-1988《雨量器和雨量量筒检定规程》 凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最
新版本（包括所有的修改单）适用于本规范。 3术语
降雨强度rainfallintensity 单位时段的降雨量。降雨在某一历时内的平均降落量。它可以用单位内的降雨深度
（mm/min）表示，也可以用单位时间内单位面积上的降雨体积（L/（s·a））表示。 4概述
淋雨试验设备是一种模拟自然环境中降雨的环境条件，供样品进行淋雨试验的综合试验设备。
淋雨试验设备通常设计成降雨强度和风速连续可调，设备通过调整储水箱的不同水位高度获得不同的降雨强度，以水位的额定高度代表额定的降雨强度；设备通过调整风机的频率来获得不同的风速，以额定的风机频率代表风速。 5计量特性 5.1外观及运行检查
外形结构应完好，不得有影响使用的缺陷，并有名称、规格型号、摆管半径、摆管摆角幅度制造厂以及出厂编号等标记，
淋雨试验设备工作时，喷水及摆动正常，除喷头外各管线及连接处无渗水、漏水现象。 5.2单个喷头的水流量
单个喷头的水流量的技术指标应符合设备说明书等相关技术文件的要求。 5.3降雨强度及风速
1 JJF（吉）87-2015
降雨强度及风速的技术指标应符合设备说明书等相关技术文件的要求。 6校准条件 6.1环境条件 6.1.1 温度15℃~35℃； 6.1.2 周围环境的风速不致于引起雨滴的变化 6.2 测量标准及其他设备
校准用仪器设备应经过计量技术机构检定（或校准），满足校准使用要求。具体指标见表
表一校准用仪器设备一览表
名称
技术要求
用途
1、示值范围≤2mm，MPE：±0.03mm 2、示值范围>2mm，MPE：±0.05mm
雨量器
测量降雨强度
标准金属量器
测量喷嘴水流量
测量范围： （5~500）L，MPE：±0.1%
组秒表风速计
分辨率不低于0.1s MPE:±0.1m/s
计时测量风速
7校准项目和校准方法 7.1校准项目
校准项目见表二
表二校准项目
序号 1 2 3 4
校准项目外观及运行检查
降雨强度单个喷嘴的水流量
风速
7.2校准方法 7.2.1外观及运行检查
外观及运行用目测法检查，应符合5.1的要求。
2 JJF
