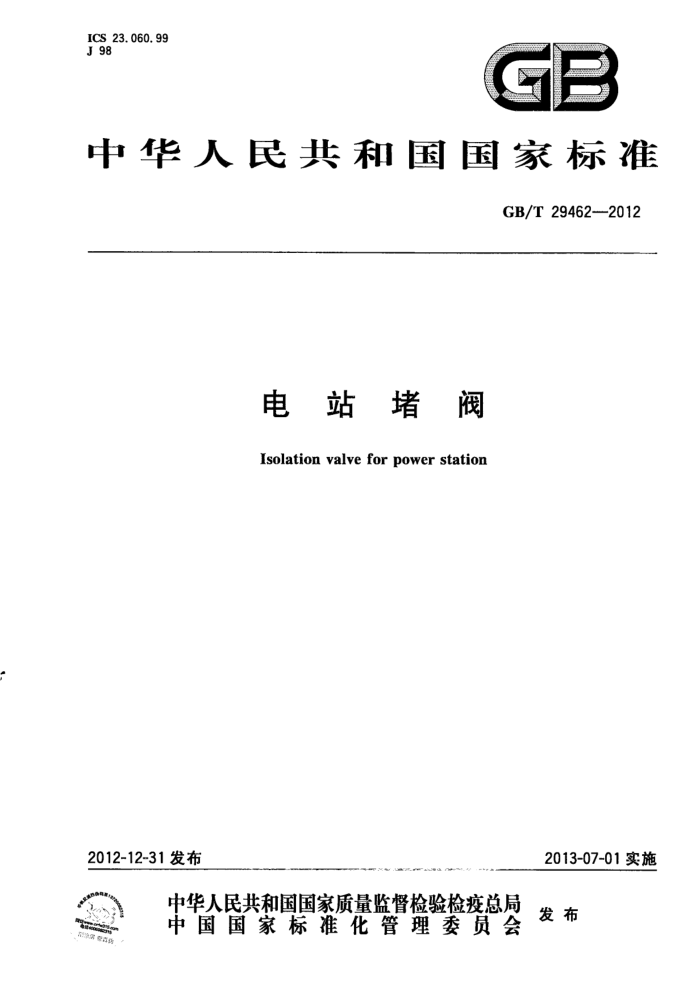

中华人民共和国国家标准
GB/T29462--2012
电站堵阀 Isolation valve for power station
2013-07-01实施
2012-12-31发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T 294622012
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准使用重新起草法参考ASMEB16.34《法兰、螺纹和焊接端连接的阀门》编制，与ASMEB16.34
的一致性程度为非等效，
本标准由全国锅炉压力容器标准化技术委员会(SAC/TC262)提出并归口。 本标准起草单位：青岛电站阀门有限公司、杭州华惠阀门有限公司、武汉锅炉集团阀门有限责任公
司、华夏阀门有限公司、哈电集团哈尔滨电站阀门有限公司、上海发电设备成套设计研究院。
本标准起草人：钟立生、陈立龙、冯燕、孙维珂、万胜军、薛珍、陈秀彬、李清兵。 本标准为首次发布。
I GB/T 29462—2012
电站堵阀
1范围
本标准规定了电站堵阀的术语和定义、订货要求、结构型式、技术要求、试验方法和检验规则、标志、 包装、保管、运输、交付文件和使用维修等内容。
本标准适用于以下参数范围的电站锅炉的主蒸汽和再热器系统水压试验用堵阀。 a）公称压力PN4.0MPa63.0MPa，最高工作温度不大于450℃； b）工作压力P4.0MPa～32.0MPa，最高工作温度不大于620℃； c) 公称尺寸DN175～DN1200。
2 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单适用于本文件。
GB/T228金属材料室温拉伸试验方法 GB/T 700 碳素结构钢 GB/T4336 碳素钢和中低合金钢火花源原子发射光谱分析方法（常规法） GB/T 9443 铸钢件渗透探伤及缺陷显示痕迹的评级方法 GB/T 9444 铸钢件磁粉探伤及质量评级方法 GB/T12228 通用阀门碳素钢锻件技术条件 GB/T12229 通用阀门碳素钢铸件技术条件 JB/T106 阀门的标志和涂漆 JB/T1613 锅炉受压元件焊接技术条件 JB/T3595 电站阀门一般要求 JB/T4018 电站阀门型号编制方法 JB/T4730.1 承压设备无损检测第1部分：通用要求 JB/T4730.2 承压设备无损检测第2部分：射线检测 JB/T5263 电站阀门铸钢件技术条件 JB/T6440 阀门受压铸钢件射线照相检测 JB/T6903 阀门锻钢件超声波检查方法 JB/T9625 锅炉管道附件承压铸钢件技术条件 JB/T9626 锅炉锻件技术条件 ASMEB16.34法兰、螺纹和焊接端连接的阀门（Valvesflanged，threadedandweldingend) ASMEBPVCSectionIIPartDASME锅炉和压力容器规范第Ⅱ卷：材料D部分：性能（公
制)[ASMEBoiler&PressureVesselCodeSection2:Materials—PartD:Properties(Customary)]
ASTMA182高温用锻制或轧制合金钢公称管道法兰、锻制管配件、阀门和零件（Standardspeci- fication for forged or rolled alloy and stainless steel pipe flanges,forged fittings,and valves and parts for high temperature service)
DINEN1o028压力容器用钢扁平产品（Flatproductsmadeofsteelsforpressurepurposes）
1 GB/T 294622012
3术语和定义
下列术语和定义适用于本文件。
3. 1
堵闽 isolationvalve 一种由堵板和导流套可互换的既可用于水压试验又可作为管道使用的双功能装叠。
3. 2
导流套 flowguide 当堵阀用作管道使用时用来保护阀座密封面并降低流阻的部件。
4订货要求
用户在订货时，应提供以下要求： a）工作条件； b) 结构长度和端部连接； c）配管外径、内径及材质； d）其他要求。 为便于买方订货和咨询，基本订货要求指南参见附录A。
5 结构型式
堵阀的典型结构型式如图1（推荐）。
2 GB/T 29462-2012
试压状态
水压试验介质流向
运行状态
说明： 1—阅体； 2-—堵板；一阀盖；
3- 4 6 6 导流套。
密封圈；盖板；
图1堵阀的典型结构型式
6技术要求 6.1总则
堵阀的总体设计要符合安全、可靠以及零部件可互换的便利和再使用的功能， 6.2压力-温度额定值
堵阀的压力-温度额定值按JB/T3595或ASMEB16.34的规定。 6.3结构长度
结构长度及长度公差应符合表1的规定，或符合制造厂与用户协商确定的其他尺寸。
3 GB/T29462—2012
表1堵阀结构长度
单位为毫米
公称尺寸 175 200 225 250 275 300 350 400 450 500 550 600 650 700 800 850 900 [1000|1200 DN
1
850 850 850 900 900 900 1 2001 2501 300|1 3501 4001500|1 600|1 750|1 800|2 000
系列号
900 1 000|10001 100|1 001 100|1 1001 150|1 3501 600| 1100|1300|1300|1300|1 300
850
2 3 4 长度公差
1 300 1 650
1 3001 300
±1.5
±3. 0
±4. 0
6.4连接端
堵阀一般采用焊接连接，焊接连接端的尺寸按JB/T3595的规定，或按订货合同要求。 6.5材料 6.5.1 堵阀承压件的材料选择应考虑承受的压力、温度、强度和可焊性。 6.5.2 主要零部件的常用材料见表2，或根据用户订货要求。
表2堵阀材料的选用
材 料牌 号 WCB,ZG230-450
零部件名称
标准号 GB/T12229 JB/T 9625 ASTM A182 GB/T12228 JB/T 5263 JB/T 9625 ASTM A182 DINEN10028 JB/T 9626 GB/T 700
名 称碳素钢铸件
25、A105 WC1、WC6、WC9、C12A
碳素钢锻件
阀体阀盖
合金钢铸件
ZG20CrMo,ZG20CrMoV.ZG15Cr1Mo1V
F22、F91、F92 15NiCuMoNb5
合金钢锻件
碳钢
堵板
25,Q235-B
25 15CrMo 12Cr1MoV
碳钢铬钼钢铬钼钒钢
JB/T 9625
导流套
WC1,WC6,WC9,C12A
JB/T 5263 JB/T 9625 ASTM A182 DINEN10028
合金钢铸件
ZG20CrMo,ZG20CrMoV,ZG15Cr1Mo1V
F22、F91、F92 15NiCuMoNb5
合金钢锻件
4
