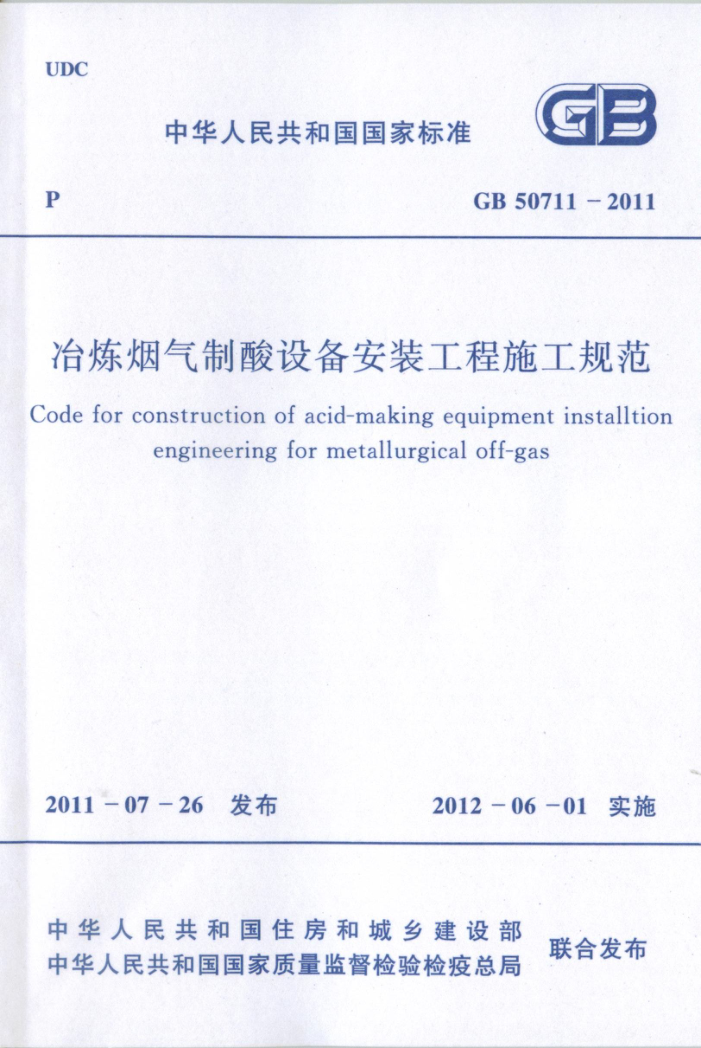

UDC
e
中华人民共和国国家标准
GB50711-2011
炼烟气制酸设备安装工程施工规范 Code for construction of acid-making equipment installtion
engineering for metallurgical off-gas
2011-07-26发布
2012-06-01实施
中华人民共和国住房和城乡建设部中华人民共和国国家质量监督检验检疫总局
联合发布 目林次
1 总 则 2术 语 3 基本规定 4 设备、材料进场 4.1设备进场
4
4.2 材料进场 55 设备基础 6 净化设备 6.1 般规定 6.2 空塔 6.3 动力波洗涤器· 6.4 文丘里洗涤器 6.5 填料塔 6.6 电除雾器 6.7 沉降器 6.8 循环槽、高位槽及安全水封 6.9 稀酸脱吸塔 7干燥、吸收设备 7.1 一般规定 7. 2 干燥塔、吸收塔 7.3 酸冷器 7.4 泵槽 8转化设备
5
6
6
6
8
8
(10) (10) (10) (11) (11) (11) (13) (13) (14) (14)
.
8.1 一般规定 8.2转化器 8.3换热器 8.4热管余热锅炉 8.5 加热炉 9 硫酸存贮设备 9.1 一般规定 9.2 贮酸罐 9.3 装酸计量槽 10 二氧化硫鼓风机、酸泵 10.1 一般规定 10.2 二氧化硫鼓风机 10.3 酸泵 11设备试运转 11.1一般规定 11.2·二氧化硫鼓风机试运转. 12环保与安全本规范用词说明引用标准名录附：条文说明
(14) (16) (17) (18) (20) (20) (20) (22) (24) (24) (24) (26) (28) (28) (29) (30) (31) (32) (33)
.
.
*. Contents
1 Generalprovisions 2 Terms 3 Basic reguirement 4Equipmentandmaterials onsite
2
-
3
中
4
4.1Equipment on site 4.2Materials on site
4
4
5Equipmentfoundation 6Purifying equipment
5
6
6.1 General requirement 6.2 Emptytower 6.3 Dynawave scrubber 6.4 Venturi scrubber 6.5 Packed tower 6.6 Electrostatic precipitator 6.7 Settling vessel 6.8 Circulating tank, overhead tank and
6 中
6
7
80
8 (10)
safe water seal
(10) (10) (11) (11) (11) (13) (13) (14)
6.9 Desorption towerfor dilute sulfuric acid Drying equipment and absorption equipment 7. 1 General requirement 7. 2 Dryingtowerandabsorptiontower 7.3 Acid cooler 7.4Pump tank.. Conversion equipment
8 8.1 General requirement 8.2 Converter 8.3 Heat exchanger 8.4 Heat pipe waste heat boiler: 8.5Heating furnace Storage equipment for sulfuric acid 9.1General requirement 9.2 Storage tank 9.3 Metering tank
（14） (14) (16) (17) (18) (20) (20) (20)
9
(22) (24) (24) (24) (26) (28) (28) (29) （30) (31) (32) （33）
1oSulfurdioxideblowerandacidpump
10.1-General requirement 10.2Sulfurdioxideblower 10.3Acidpump
1l Test run of equipment 11.1 General requirement 11.2Test run of sulfur dioxideblower 12Environmentalprotectionand safety Explanation of wording in this code List of quoted standards Addition:Explanation of provisions 1总 则
1.0.1为了提高冶炼烟气制酸设备安装工程的施工水平，加强冶炼烟气制酸设备安装工程的施工过程控制，做到施工安全、节能环保、技术先进、经济合理，满足设计要求，保证工程质量，制定本规范。 1.0.2本规范适用于新建、扩建和改建的冶炼烟气制酸设备安装工程的施工。 本规范不适用于冶炼烟气制酸设备的内衬、防腐蚀、渗铝工程的施工。 1.0.3冶炼烟气制酸设备安装工程的施工，应按设计文件、随机技术文件和本规范的规定执行。 1.0.4当需要修改设计、材料代用时，必须经原设计单位同意。 1.0.5冶炼烟气制酸设备安装工程的施工除应符合本规范外，尚应符合国家现行有关标准的规定。 2术总语
2.0.1冶炼烟气 metallurgical off-gas
采用火法冶炼金属时，产生的一种高温烟气，其主要成分由二氧化硫气体、烟尘和杂质等组成。 2.0.2制酸设备 acid-making equipment
将冶炼烟气通过净化、干吸、转化等工序制成浓硫酸的生产工艺线上的设备。 2.0.3安装 installation
在工程现场对各类设备和结构完成的制作、装配和固定到正确位置，从而构成一个装置，并最终形成生产能力的过程。 2.0.4装配 assembly
对解体运到现场的大型设备或装置，按图纸要求将零件、部件进行组合、连接或紧固的过程。 2.0.5允许偏差 allowabledeviation
极限尺寸减其基本尺寸所得的代数差， 2.0.6位置偏差 position deviation
指被测实际要素的位置对基准位置的变动量。 3基本规定
3.0.1设备安装工程施工单位应具备相应的施工资质，施工现场应有相应的施工技术标准，并应有安全环境管理体系。 3.0.2开工前应进行图纸自审会审和设计交底 3.0.3设备安装前应有经审批的施工组织设计、施工方案等技术文件，并应按规定进行技术交底。 3.0.4分片制作的钢制壳体在组焊前应有焊接工艺评定，并应编制焊接工艺指导书。 3.0.5设备安装应使用经计量检定、校验合格的计量器具，精度等级应符合质量检查和验收的要求。 3.0.6设备安装人员应经培训合格，并应具有相应的操作技能，焊工、电工、起重工及其他特殊工种应持证上岗。 3.0.7工程资料应满足施工质量验收、存档、备案的要求。 3.0.8设备安装施工应严格遵守施工机械安全操作规程。 3.0.9 设备安装施工应合理安排施工工序，并应做好成品、半成品的保护工作。 3.0.10 利用建筑结构作为起吊、搬运设备的承力点时，应经设计单位确认。 3.0.11 对危险源应进行辨识，并应制定管理目标指标和编制应急预案。 3.0.12 对环境因素应进行评价，并应制定控制指标和编制管理方案。 UDC
