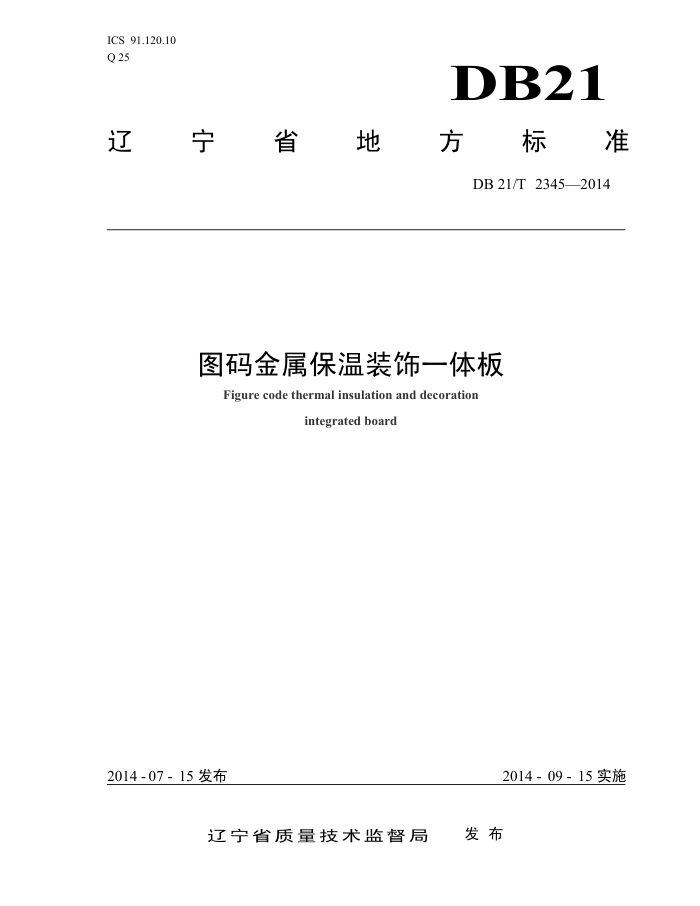

ICS 91.120.10 Q 25
DB21
辽宁省地 方 電标准
DB21/T2345—2014
图码金属保温装饰一体板 Figure code thermal insulation and decoration
integrated board
2014-07-15发布
2014-09-15实施
发布
辽宁省质量技术监督局 DB21/T 2345-2014
目 次
前言
II
范围规范性引用文件
2
3 术语和定义
分类与标记. 4.1 分类... 4.2 标记.. 5原材料.. 5.1 金属图码板. 5.2 绝热材料... 5.3 粘结剂... 6 要求
4
2
6.1 外观质量... 6.2 规格尺寸和允许偏差 6.3 技术性能... 6.4 燃烧性能.. 试验方法. 7.1 外观质量.. 7.2 技术性能... 7.3 燃烧性能... 7.4 判定规则. 8 检验规则. 8.1 检验分类. 8.2 出厂检验... 8.3 型式检验 8.4 组批与抽样 8.5 判定规则..
4
....6
7
8
X
d X
f
.9
标志、包装、运输与存 9.1 标志 9.2 包装. 9.3 运输. 9.4 贮存
9
9
.C
.10 ..10
1 wWV. Xuetutu, co
DB21/T 2345-2014
前言
本标准在《建筑用金属面绝热夹芯板》GB/T23932-2009的基础上，将图码金属面层材料和保温绝热材料复合成一体板，结合实际应用情况增加了金属面板装饰功能的技术要求、保温材料的种类和技术要求，使之适用于建筑保温装饰工程。
本标准依据GB/T1.1-2009给出的规则编写。 本标准由辽宁省建筑节能环保协会提出，本标准由辽宁省质量技术监督局归口。 本标准编制单位：辽宁超烁图码科技板业有限公司、辽宁省建筑节能环保协会、沈阳建筑大学材料
科学与工程学院、吉林省久鑫玄武岩产业有限公司
本标准主要起草人：谷亚新、唐月平、刘思敏、伍良、宋怀亮、王静国、郭玖民、聂文辉本标准由辽宁省建筑节能环保协会负责解释。 本标准2014年X月首次发布。
II WV. xuetutu. col
DB21/T 2345-2014
图码金属保温装饰一体板
1范围
本标准规定了建筑用图码保温装饰一体板(以下简称“图码板")的术语和定义、分类与标记、要求、 试验方法、检验规则、包装、运输与贮存。
本标准适用于工厂化生产的工业与民用建筑内墙、外墙的保温装饰一体板，其他用途保温装饰板可参照执行。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB8624-2012建筑材料及制品燃烧性能分级 GB/T149铅笔 GB/T1766色漆和清漆涂层老化的评级方法 GB/T3190变形铝及铝合金化学成分 GB/T3280不锈钢冷轧钢板和钢带 GB/T3880.2-2006一般工业用铝及铝合金板、带材第2部分：力学性能 GB/T3880.3-2012一般工业用铝及铝合金板、带材第3部分：尺寸偏差 GB/T4132绝热材料及相关术语 GB/T10801.1绝热用模塑聚苯乙烯泡沫塑料 GB/T10801.2绝热用挤塑聚苯乙烯泡沫塑料(XPS) GB/T11835绝热用岩棉、矿渣棉及其制品 GB/T12754彩色涂层钢板及钢带 GB/T13350绝热用玻璃棉及其制品 GB/T13475绝热稳态传热性质的测定标定和防护热箱法 GB/T20974绝热用硬质酚醛泡沫制品(PF) GB/T21558建筑绝热用硬质聚氨酯泡沫塑料 GB/T23932建筑用金属面绝热夹心板 GB/T25997绝热用聚异氰脲酸酯制品 JG/T360金属装饰保温板
3术语和定义
3.1
图码金属板figurecodemetalboard 在经过表面处理的金属板材上连续或局部涂覆四色以上的涂料或油墨，形成色泽靓丽、质感逼真、
个性化强、耐候性好的图案，并在其表面进行覆膜或耐磨等保护处理而形成的装饰性板材。
1 WwV. xuetutu, con
DB21/T 2345-2014
3.2
图码金属保温装饰一体板figurecodethermalinsulationanddecorationintegratedmetalboard 由图码金属板和粘结（复合）于图码金属面的绝热材料组成的保温装饰一体化复合板材
4分类与标记
4.1分类
产品按绝热材料分为：聚苯乙烯板、硬质聚氨酯板、聚异氰脲酸酯板、岩棉、玄武岩纤维板、矿渣棉板、玻璃棉板、酚醛板（pH>4）等。
按用途分为：内墙板、外墙板两类。 4.2标记
产品应按以下方式进行标记：产品名称-金属面材-绝热材料-用途-燃烧性能分级-长度×宽度×厚度执行标准号，标记代号如下，长度、宽度和厚度以mm为单位，其中绝热材料的厚度以最薄处为准。
标记代号：
TS一图码金属板； EPS一模塑聚苯乙烯泡沫塑料； XPS一挤塑聚苯乙烯泡沫塑料； PU一硬质聚氨酯泡沫塑料； RW岩棉板： SW-矿渣棉板； GW一玻璃棉板； BF一玄武岩纤维板； PF一酚醛泡沫； PIR一聚异氰脲酸酯泡沫； NQ一内墙板； WO一外墙板
示例：长度为2400mm、宽度为1200mm、厚度为50mm，燃烧性能为A2级，岩棉板为绝热材料用作内墙板的图码 -体板可标记为：TS-RW-NQ-A2-2400×1200×50-标准号。
5原材料
5.1图码金属板 5.1.1金属基材
图码金属板的金属基材包括涂层铝基板、涂层钢板基板、不锈钢板及其他饰面金属板。涂层铝基板的化学成分、力学性能和基材厚度偏差应分别符合GB/T3190、GB/T3880.2和GB/T3880.3的规定，厚度不宜小于1.0mm：涂层钢板基板宜经热镀锌或热镀铝锌合金处理，其力学性能、镀层重量和基材厚度偏差（钢基材包括镀层）应符合GB/T12754的规定，厚度不宜小于0.6mm；不锈钢板应符合GB/T3280的规定；其他饰面金属板应符合国家现行相关标准的规定。
2
