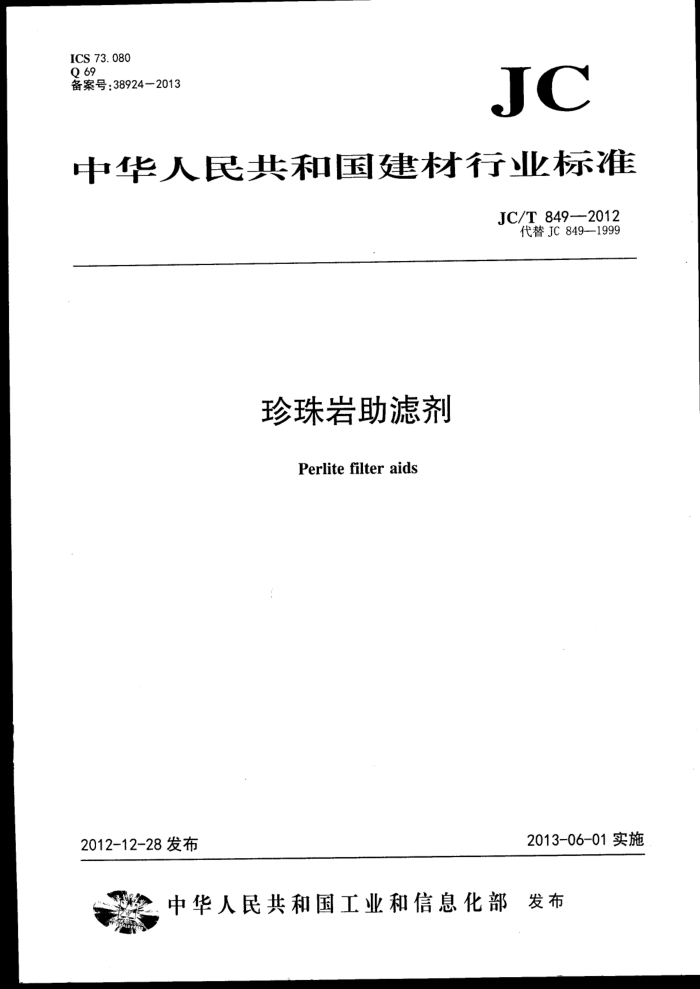

ICS 73. 080 Q 69 备案号：38924一2013
JC
中华人民共和国建材行业标准
JC/T 849—2012
代替JC849—1999
珍珠岩助滤剂
Perlite filter aids
2013-06-01实施
2012-12-28发布
中华人民共和国工业和信息化部发布 JC/T849—2012
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JC849--1999《珍珠岩助滤剂》。与JC849-1999相比，除编辑性修改外主要技术变
化如下：
一一标准属性由强制性修改为推荐性：一适用范围由“适用于膨胀珍珠岩加工制成的….”修改为“适用于天然珍珠岩矿砂经高温焙烧
膨胀后再粉碎加工制成的.….”（见第1章，1999年版的第1章）； —规范性引用文件用“GB/T2007.7"代替“GB1345-92”，增加了“GB/T5009.75和GB/T5009.76”
（见第2章，1999年版的第2章）； —取消了助滤剂及珍珠岩助滤剂的定义（见1999年版的第3章）；将按相对流率分型号修改为按渗透率分型号（见3.1.2，1999年的版4.2)；一将相对流率修改为滤液流量，指标值相应进行了修改（见表1，1999年版的表1)；一将慢速珍珠岩助滤剂渗透率的下限由0.1Darcy修改为0.05Darcy（见表1，1999年版的表1)：一将食用类珍珠岩助滤剂的盐酸可溶物由“≤2.0%”修改为“≤3.0%”，砷含量由“≤4.0mg/kg”
修改为≤3.0mg/kg”，铅含量由“≤4.0mg/kg”修改为“≤3.0mg/kg”，pH值由“6~9” 修改为“6～10”（见表2，1999年版的表2)：
一一在滤液流量和渗透率的测定中，将计算相对流率修改为计算滤液流量，将抽滤真空度由13.2kPa
土0.2kPa修改为（7.6士0.1)kPa，将按从滤饼上看100mL水消失计算时间修改为按接收40mL 左右滤液计算时间，将测定滤液流量由一次增加为三次，并将水在不同温度时的粘度系数表移到了附录中（见5.3，1999年版的6.3)；
一一将悬浮物的测定由体积计算修改为质量计算，测定方法相应作了修改（见5.4，1999年版的
6. 5) ; -将102μm筛余物的测定方法由按照GB1345修改为按照GB/T2007.7（见5.5，1999年版的6.4)； —-将砷和铅含量的测定方法由按照GB14936一1994修改为分别按照GB/T5009.76和GB/T
5009.75（见5.7和5.8，1999年版的6.8和6.9)；一-出厂检验项目增加了外观，并将“相对流率”修改为“渗透率”（见6.1.1，1999年版的7.1.2)；一一型式检验的情况中，将“正常生产时每年进行一次”修改为“每六个月进行一次”，删除“累
积产量达到1000t时进行次”，增加“出厂检验结果与上次型式检验结果有较大差异时” 和“产品停产三个月以上恢复生产时”要进行型式检验的要求（见6.1.2，1999年版的7.1.3)；
一外包装标志中增加了防雨、防潮、防晒标识要求（见7.1.1，1999年版的8.1)：增加了产品合格证应包括的内容（见7.1.2)；一包装要求由“采用内附聚乙烯膜的塑料编织袋或高强度的牛皮纸袋，袋重15kg土0.5kg或
20kg士0.5kg”修改为“采用袋装。包装袋内附无毒衬膜、外用无毒编织袋或牛皮纸袋。包装封口前须排气。每袋净质量为（150.2)kg、（20士0.2)kg或由供需双方协商确定”（见7.2， 1999年版的8.2)；
运输要求由“严禁同化工产品及其它带有污染物的产品混装，运输中严禁雨淋受潮，应遮盖运
输和文明装卸”修改为“在运输过程中应防止雨、雪、日晒、受潮、重压、污染和人为损坏；不得与有毒、有害和挥发性物质混装；装卸过程中严禁抛掷和用铁钩提拉”（见7.3，1999年 JC/T8492012
版的8.3)；一贮存要求由“堆放地点应干燥、防雨、清洁、无异味，不能受任何污染”修改为“应贮存在清洁干燥处；不得与有毒、有害和挥发性物质一起贮存：不得直接接触地面；防止雨、雪、日晒、 受潮和重压”（见7.4，1999年版的8.4）。 本标准由中国建筑材料联合会提出。 本标准由全国非金属矿产品及制品标准化技术委员会(SAC/TC406）归口。 本标准主要起草单位：河南省中南助滤剂有限公司、廊坊新大众助滤剂有限公司、信阳方浩实业有
限公司、信阳东石崇真助滤剂有限公司、信阳市汇通实业有限公司、信阳市旭东助滤剂有限公司、国家非金属矿制品质量监督检验中心。
本标准主要起草人：彭永真、尚兴春、陈延新、吴向东、沈斌、高国旭。 本标准于1999年6月首次发布，本次为第一次修订。
I1 JC/T849-2012
珍珠岩助滤剂
1范围
本标准规定了珍珠岩助滤剂的分类和标记、要求、试验方法、检验规则以及标志、包装、运输和贮存等。
本标准适用于天然珍珠岩矿砂经高温焙烧膨胀后再粉碎加工制成的用于食用类和非食用类液体过滤用助滤剂。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2007.7散装矿产品取样、制样通则粒度测定方法手工筛分法 GB/T5009.75食品添加剂中铅的测定 GB/T5009.76食品添加剂中砷的测定 GB 14936 6食品安全国家标准硅藻土 JC/T 209 膨胀珍珠岩 JC/T 414 硅藻土及其试验方法
3分类和标记
3.1分类 3.1.1珍珠岩助滤剂按用途分为食用类（用符号S表示)和非食用类（用符号F表示)两类。
食用类珍珠岩助滤剂主要用于酒、糖、医药、饮料、食用油、食用胶、味素等液体的过滤。 非食用类珍珠岩助滤剂主要用于化工、轻工、冶治金、环保等领域工业液体的过滤。
3.1.2每类珍珠岩助滤剂按渗透率分为快速（用符号K表示）、中速（用符号Z表示)和慢速（用符号M 表示)三种型号。
其他型号的产品，由供需双方协商确定。 3.2标记
珍珠岩助滤剂的产品标记按产品名称、类别、型号和本标准编号的顺序标记。 示例：食用类中速型珍珠岩助滤剂，标记为：
珍珠岩助滤剂SZJC/T849—2012
4要求
4.1珍珠岩助滤剂的外观应为白色或浅灰色粉状物体。 4.2珍珠岩助滤剂的理化指标应符合表1规定。
1 JC/T849—2012
表1珍珠岩助滤剂的理化指标要求
指标名称堆积密度/(g/cml) 滤液流量/(mL/s) 渗透率/Darcy 悬浮物/% 102μm筛余物/%
K <0. 15 ≥3. 0 10~2.0 ≤15. 0 ≤50
z <0. 2 ≥1.5 2.0~0.5 ≤4.0 ≤7.0
M <0. 25 ≥0. 5 0.5~0. 05 ≤1. 0 ≤3.0
4. 3 食用类珍珠岩助滤剂的卫生指标还应符合表2规定，
表2食用类珍珠岩助滤剂的卫生指标要求
指标名称水可溶物/% 盐酸可溶物/%
指标要求 ≤0.2 ≤3. 0 6~10 ≤3.0 ≤3.0 ≤2. 0 ≤2.0
pH 值
砷含量(以As计)/(mg/kg) 铅含量（以Pb)计/(mg/kg)
烧失量/% Fe:0:含量/%
5试验方法
5.1外观检查
将少许试样置于白纸上，在自然光下用肉眼观察。 5.2堆积密度
按JC/T209的规定进行。 5.3滤液流量和渗透率 5.3.1 仪器和设备 5.3.1.1测压设备：U型压力计或真空压力表，量程不小于10kPa，分度值不大于0.1kPa。 5.3.1.2真空泵：真空度在-10kPa以下。 5.3.1.3稳压瓶：容量为10L左右。 5.3.1.4测试瓶：1*和2*测试瓶细颈部的直径以20mm为宜，1"测试瓶的细管下端须低于水平支管30mm~ 50mm，以免滤液被抽进稳压瓶。 5.3.1.5滤网：铜筛网或不锈钢筛网，孔径40μum。
6天平：感量不大于0.01g。
5.3.1.6
2
