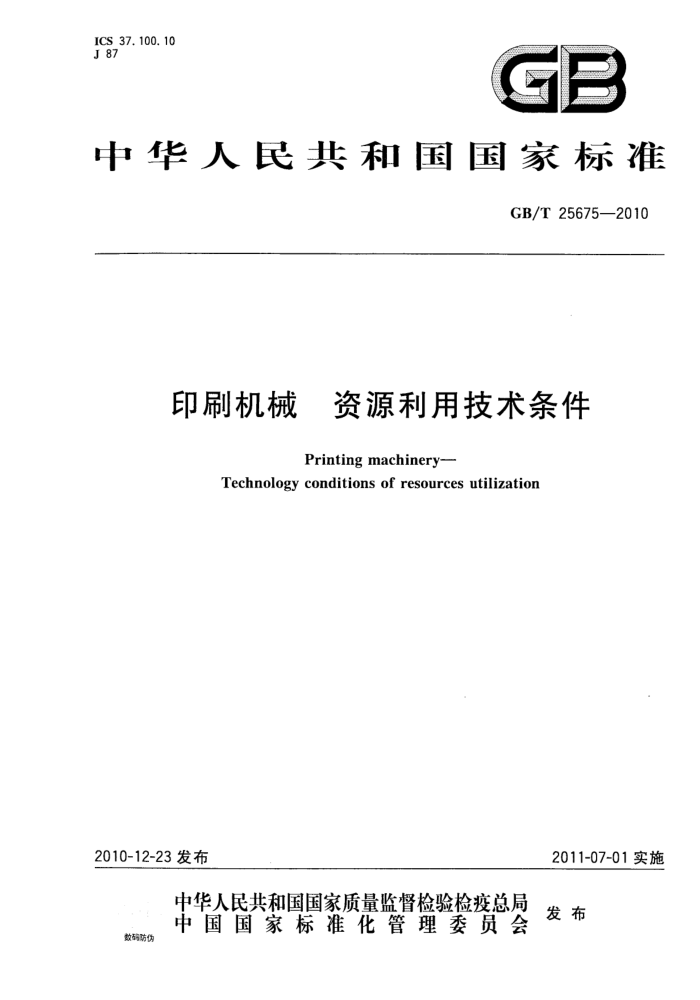

ICS 37. 100. 10 J 87
中华人民共和国国家标准
GB/T 25675—2010
印刷机械 资源利用技术条件
Printing machinery--
Technology conditions of resources utilization
2010-12-23 发布
2011-07-01 实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布
数码防伪 中华人民共 和 国
国家标准
印刷机械 资源利用技术条件
GB/T 25675- —2010
*
中国标准出版社出版发行北京复兴门外三里河北街16号
邮政编码：100045 网址 www. spc.net. cn 电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本 880×1230 1/16 印张 0.75 字数 16 千字 2011年3月第一版 2011年3月第 一次印刷
*
书号：155066·1-41774 楚价 16.00元
如有印装差错 由本社发行中心调换
版权专有 侵权必究举报电话：（010)68533533 GB/T 25675---2010
前言
本标准由中国机械工业联合会提出。 本标准由全国印刷机械标准化技术委员会（SAC/TC192)归口。 本标准负责起草单位：潍坊华光精工设备有限公司、北京印刷机械研究所。 本标准参加起草单位：北人印刷机械股份有限公司、辽宁大族冠华印刷科技股份有限公司、宁波欣
达印刷机器有限公司。
本标准主要起草人：王丰君、韩晓良、张晓前、杜玉梅、苗发成。 GB/T 25675—2010
印刷机械 资源利用技术条件
1范围
本标准规定了印刷机械资源利用技术条件的术语和定义、设备、要求、产品评价。 本标准适用于制版、印刷、印后加工设备及相关辅助设备。 本标准主要包括下列资源：
一水; 一电能; 一油；
一
一材料; 其他。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 12452 企业水平衡测试通则 GB/T 13471 节电技术经济效益计算与评价方法 GB/T 15320 -2001节能产品评价导则 JB/T3090印刷机械产品命名与型号编制方法 JB/T 6530 印刷机产品型号编制方法 JB/T 6933E 印刷机类别划分
3术语和定义
下列术语和定义适用于本标准。
3. 1
无轴传动 shaft less drive 无轴传动也称为电子轴或独立传动、无机械传动。其每个传动点都有自已独立的驱动电机，而不是
由一个大电机拖动多个传动点。 3.2
卷筒纸平版商业印刷机commercial web offset press 采用平版并能用涂布纸印刷彩色精细印品的卷筒纸印刷机。
3.3
定点定量润滑fixed-point and notion lubricating 对需要润滑的部位，采用定时间、定供油量的润滑方法，做到供油量和消耗量近乎相等，减少润滑油
的用量和摩擦热的产生。 3.4
柔性版印刷机flexographic press 以感光树脂版或橡胶版为基材，用液体油墨、网纹辊传墨，通过印刷方式对承印物进行印刷和印后
整饰加工的机器。
1 GB/T 25675--2010
3.5
永磁同步电动机permasyn motor 磁场系统由一个或多个永磁体组成，通常是在用铸铝或铜条焊接而成的笼型转子的内部,按所需的
极数装镶有永磁体的磁极。定子结构与异步电动机类似。 3. 6
高效节能电机high-efficient and energy saving motor 高于般中小型电动机的效率的电机。
3.7
伺服电机servo motor 伺服电机又称执行电动机。在自动控制系统中：用作执行元件，把所收到的电信号转换成电动机轴
上的角位移或角速度输出。 3.8
变频器transducer 利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置。
3.9
冷烫印工艺cold and hot scamping technics 传统烫印铝箔工艺是在加温和压力作用下使铝箔和纸张粘合，冷烫印工艺是涂胶后，在压力作用下
使铝箔和纸张粘合。 4　设备
印刷机械设备的分类方法见JB/T6933、JB/T6530、JB/T3090。 4.1制版设备
本标准包括各种印刷方式的制版机器：
激光照排机；一晒版机; —--打样机;
-激光雕刻机；直接制版机（CTP机）。
4.2印刷设备
本标准包括各种印刷方式的印刷机器：
凸版印刷机（凸版、柔版）；平版印刷机（胶版）;
凹版印刷机（照像凹版、雕刻凹版); -丝网印刷机（孔版）；
特种印刷机(热转印、移印等); 数字印刷机（静电、喷墨、热敏等）。
4.3印后加工设备
本标准包括各种印刷成品的加工机器：
书刊装订机；报纸堆积传送机;
包装印刷品成型机；纸张加工机等。
2 GB/T 25675--2010
4.4辅助设备
本标准包括印刷机械设备的配套辅助装置：一 输纸、给纸机；一张力控制装置(一次、两次）; 一一喷粉装置；
一烘干装置(红外线、紫外线）；一 套准装置； -冷却机组; 一废气治理设备；一调偏装置等。
5要求 5.1概述
机器应对结构、性能和安全进行优化设计的同时，还应对资源的合理利用、节约使用进行优化设计。 机器的结构消耗大量原材料；原动力消耗大量的电能；不同功能的机器还消耗水、油、燃气等资源。
在选用这些资源时，应采用合理使用、重复使用、节约使用、替代使用等方法，达到节约资源的目的。 5.2水资源的合理使用 5.2.1消耗水资源的机器
需要水作为媒介完成印刷工艺过程的机器包括： -平版印刷机采用水墨平衡原理，印刷过程中始终需要弱酸性水溶液进行润版；
部分平版印刷机需要通过水冷却墨辊以保持油墨的黏度；卷筒纸平版商业印刷机、卷筒料凹版印刷机采用热固性油墨印刷，需要加热烘干、还需要用水冷却印刷品表面；卷筒纸类的印刷机、分切机、复卷机等机器采用张力控制系统元件，如磁粉制动器、磁粉离合器、摩擦盘等元件需要用水冷却磁轭和磁粉（低速可采用风冷）。
5.2.2冷却水的重复利用 5.2.2.1用水冷却的机器应设计循环水箱，使带走热量的水在水箱冷却，再循环至发热部位，水资源尽量做到能重复利用,重复利用率达到70%。 5.2.2.2对用水量较大的机器，可采用室外冷却塔对带出热量的水进行循环冷却。 5.2.2.3为减小循环水箱等辅助设备的体积，加快冷热交换的速度，可配置热交换设备进行冷热交换，达到减少水的用量的目的。 5.2.2.4　也可采用压缩机进行冷却水的强制冷却。 5.3电能资源的合理使用 5.3.1消耗电能资源的机器
?
以电能为致动力、驱动力、操纵力和辅助功能的机器：
电能作为致动力实现机器的主运动，完成印刷品的各种加工工艺过程，包括全部印刷机械设备；机器在完成印刷品制作过程中，需要由低速到高速的变速运行，实现无级调速，包括各种印刷机和大部分印刷机械设备；机器设计定速或有级运行，主要有切纸机等机器； -电能作为热源，以电热、远红外线、紫外线、激光等形式，完成印刷品的装饰加工的机器； -机器使用配套系统，如水箱、真空气泵、空气压缩机、鼓风机等；机器上一般设置独立照明系统。
3 GB/T 25675—2010
5.3.2机器主电机的确定
机器的主功率应等于在最高运行速度下,完成最大规格尺寸的活件所需要的功率,再增加适当的功率储备。 5.3.3采用节电的调速方式 5.3.3.1变频调速
应采用低压变频器、驱动系统和变频电机(或普通电机)实现变频调速运行，达到节约电能的效果。 注：传统调速方式包括：直流调速、电磁调速、整流子调速等调速方式。
5.3.3.2伺服调速
应采用伺服电机、驱动系统和操纵系统实现机器的数控调速和相位跟踪，既节约电能，还可使机器的结构简化，节约各种资源。 5.3.3.3间作业的机器
机器在运转过程中，可分为工作运行和辅助操作运行。减少辅助操作过程中的电能消耗，可将原机器的定速运行，改为工作期间全速运行和辅助操作时间的低速运行的程序控制，达到节电的目的。 5.3.3.4永磁同步电机
因为永磁同步电机无需励磁电流，推广使用可达到节电的目的。 5.3.4印刷或涂布需烘干处理的机器 5.3.4.1参数的优化设计
凹版印刷机的干燥装置发热元件与承印物之间间隙大小决定热效率，走纸长度的大小决定干燥时
间，两个参数应优化设计，保证热量的充分利用。 5.3.4.2远红外烘干装置
印刷品全部或局部上光涂层或颜料涂层，要求烘干固化，应采取措施减少热量的流失。远红外线烘干装置的烘干罩应加反光保温材料，其边缘距承印物距离（见图1）。 5.3.4.3热量综合利用
远红外烘干装置的排风系统应设置二次热量回收或收集热量综合利用系统。
5.3.4.4热风干燥装置
采用热交换器的热风干燥装置，还应设置二次回流热风利用装置。干燥罩与承印物之间的缝隙要求（见图 2)。
单位为毫米
排风
V
α Q α Q
Q
承印物；过辊；
4-红外线加热器; 5 一 保温反光材料。
1
2.
3一 - 一烘干罩;
-
图1远红外线烘干装置
4
