G 3473 : 2013

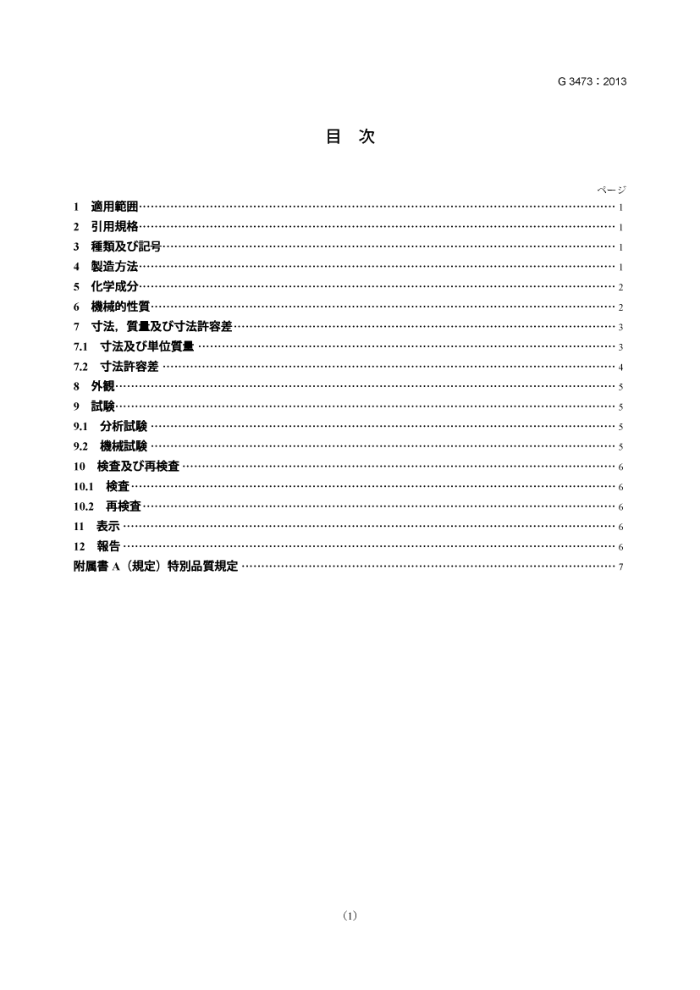

目次
適用范困引用规格· 種颊及記号
1 2 3
4 製造方法· 5 化学成分 6 機械的性質·
寸法，質量及寸法計容差 7.1 寸法及单位實量 7.2 寸法計容差 8 外觀· 9
3
試· 9.1 分析試 9.2 機械試 10 查及U再查 10.1 查· 10.2 再查· 11表示 12告附属書A（规定）特别品質规定
(1) G 3473: 2013
元力走
乙の规格法，工業標弹化法第14条上弹用第12条第1项の规定基了老，一般社团法人日本铁鋼連盟（JISF），工業標原案老具日本工業规格老改正寸七の申出，日本工業標弹調查会の窑老释，释淆産業大臣力改正乙龙日本工業规格下齿。 机，JISG3473:2007改正机，の规格换机。 の规格法，作椭法保護对象兴作物。 己の规格の一部力，特浒椎，出公用筱の特計出题又法窦用新案椎记抵触可能性力方乙七注意老唤起寸。释淆產業大臣及日本工業標華調查会法，乙の亦特計，出公開筱の特計出顔及用新案榨阅确懿记，责任达龙。
(2) JIS G 3473 : 2013
日本工業规格
氵父于一用炭素鋼鋼管
Carbonsteeltubesforcylinderbarrels
滴用范用
1
の规格，内面切削加行形の油压及空压の造の用炭素鋼管（以下，管。）规定。の规格，通常，内径32.0mm~200.0mm①管元適用±机否。 ，本体规定项目の，注文者造業者の定指定去特别品質规定の项目老，附属菁A记规定寸否。
2引用规格次揭规格，の规格引用，の规格の规定の一部成。の引用规格法，飞の最新版（追捕老含芯。）龙用寸。
JISG0320 鋼材の溶鋼分析方法 JISG0321 鋼材の製品分析方法及の計容变動值 JIS G 0404 鋼材の一般受渡L条件 JIS G 0415 钢及製品一查文書 JIS G 0582 の助超产波探伤个方法 JIS Z 2241 金属材料引张試驗方法 JISZ8401 数值の丸方
3 種類及記号の种法7种数，の法，表1。
表1一種颊の記号
種颊の記号 STC370 STC440 STC510A STC510B STC540 STC590A 一二用
用途（参考）
切削用一用切削用及一二用一用切削用及一二用切削用
STC590B
製造方法管の造方法，造方法表克記号及熟処理法，表2。管端形状法，特记指定の場合法
Y 2 G 3473 : 2013 。 ，表2以外の処理の法，受渡当事者間の定。
表2一製造方法及U熟处理
双造方法态表記号)
種颊の記号 STC370 熟眉仕上继目無乙
熟处理
造方法
S-H 嬰造の表b)
STC440 冷間仕上電氨抵抗溶接 E-C 冷拔の表
又法応力除去烧又达応力除去姚衣主儿
S-C 冷間引拔の表表
冷眉仕上继目無乙
STC510A
冷間仕上電氨抵抗溶接 E-C 冷間引拔の
又法应力除去烧
S-C 応力除去烧表 E-C 力除去燒 S-H 造のb)
冷眉仕上继目無乙冷間仕上電氨抵抗溶接熟眉仕上继目無乙
STC510B STC540 STC590A 冷間仕上箍日無乙 STC590B 冷間仕上目無乙注"） 造方法在表寸記号の表示注， 简条11b）。
s-C 冷間引拔の表
又法忘力除去烧衣末儿応力除去烧
S-C
必要場合法，管记適切亦热处理施V。
0)
5 化学成分管法，9.1元試驗龙行V，の溶網分析值达，表3元上。 注文者办品分析左要求克负場合元续，9.1元占27試龄交行V表3元对克製品分析①容变助值付继目無鋼管记法JISG0321①表3龙，電抵抗溶接網管记法JISG0321の表2龙適用支。
表3一化学成分
单位 % NbV
秤数の记 STC370 STC440 STC510A STC510B STC540 STC590A 0.25以下 0.35以下 0.30~0.90 0.040以下 0.040以下
Si
P
C
Mn
S
0.25以下 0.35以下 0.30~0.90 0.040以下 0.040以下 0.18以下 0.55以下 1.50以下 0.040以下 0.040以下 0.25以下 0.55以下 1.60以下 0.040以下 0.040以下 0.15以下) 0.25以下 0.55以下 1.50以下 0.040以下 0.040以下
STC590B
必要，の表规定合金元素添加。 注aNb又V单独又法復合最大0.15%添加。
機械的性質管法，9.2試驗行，の引张强，降伏点又耐力，及伸法，表4。龙，厚 8mm未满の管，12号試驗片用V引张試行場合元注，伸の最小值法，厚1mm减表4の伸の值1.5减の，JIS8401の规A整数值丸の，表5。
6 4 G 3473 : 2013
有劾数字3丸。
外径指定の場合：W=0.024661(D。1) 内径指定の場合：W=0.02466t(D十t)
W: 管の单位實量（kg/m） t: 管の厚（mm） D。 : “の外径（mm） D: : の内径（mm）
,
0.02466: W求の位の变换係数
7.2 寸法計容差管の寸法計容差法，次记
管の外指定机龙場合の外径の計容差法，表7。
a)
表7一外径の計容差
外径
区分
外径の計容差
50mm未满 50mm以上100mm未满 100mm以上125mm未满 ±1.0 mm 125mm以上
±0.5 mm ±1.0 % ±0.8% ±0.25mm ±0.5%
热間仕上糍目無鋼管
50mm未满 50mm以上
冷眉任上继自無铺管
管の内径指定机龙場合の内径の計容差法，表8上。龙龙，必要場合法，受渡当事者間翼内の容差定。
b)
表8一内径の計容差)b)
单位 mm
内径の計容差最大計容差 最小計容差
区分
内径
50以下
-0.10 0.10 0.10 0.10 0.10 0.10
0.30 0.40 0.50 0.60 0.80 0.90
50左超元 80以下 80左超元 120以下
冷叫仕上無“及冷間仕上電氢抵抗溶接管 120左超元 160以下
160左超元 180以下 180超元 200以下
注“) 内径200mm超元の管の内径計容差法，受渡当事者間の榜定记上。
乙の表の内の計容差法，厚内择七の比4.5%以上の管记適用。 厚七内径之の比4.5%未满の管の内径計容差法， 受渡当事者の榜定记上。 最大計容差法，最大内径之亦計容差龙表，最小計容差法，最小内径之亦計容差龙表。
b
)
c) 管の厚の容差法，表9。 5
G 3473 : 2013
表9－厚の容差
区分
容差
热間仕上继目無鋼管冷仕上继無御冷間仕上電気抵抗溶接鋼管 ±8%
±12.5 % L，最小值0.5mm ±10 % 光L，最小值0.3mm
龙龙L，最小值0.15mm
d管の長指定場合，の指定長以上。 e) 管の曲法，雨管端300mm除，任意の1m当勺0.8mm以下。
8 外觀外觀法，次记上。 a) 管法，の端管轴对用的角法。 b) 管记法，使用上有害欠点法。 c) 表面手施場合，，機械加，手俊の品厚，
厚の容困内。 d）手，管の形状滑治。
9 試 9.1 分析試 9.1.1 分析試の一般事项及分析用試料の探方溶鋼分析試の一般事项及分析用試料の探方法，JISG0404の窗条8（化学成分）上。注文者品分析要求龙場合の試料の探方法，JISG0321の窗条4（分析用試料探取方法）。 9.1.2分析方法溶鋼分析の方法法，JISG0320。双品分析の方法法，JISG0321上。 9.2 機械試 9.2.1機械试の一般事项機械试驗の一般项法，JISG0404の简条7（一般要求）及简条9（機械的性）。龙，供試材の探方法，JISG0404の7.6（試片探取条件及試驗片）のA類七寸。 9.2.2 供試材の探方及試片の数引张試の供試材の探b方业试验片の数试，同一寸法"及同時熟处理2)3）の管500m（外径200mm 龙超①法，250m及么①端数机专机一の①供试材龙探取，机去机①供试材力 5，引张試赖片1個老探取寸名。
注1）同一寸法注，同一外径·同一厚又法同一内径·同一厚。 2）管熟処理行場合適用。，速炬用場合の同時熟处理之法，同一熟处
理条件下の速統熟处理在，炉停止の場合法，同時熟处理含。 3同一溶鋼单位飞供試材探取場合记法，同時熟处理飞法<，同一熟处理条件
Wo
9.2.3引张試引张試片及引张試驗方法法，次上。 a）試片引张試驗片法，JISZ2241の11号，12A号，12B号又法12C号試片の机力L，管轴 6 G 3473 : 2013
方向力5探取寸。電氛抵抗溶接鋼管力512号武片探取寸場合记法，試驗片法，溶接部龙含表部分探取。
b）試方法试驗方法法，JISZ2241。
10查及再查 10.1查
法，次上。 a) 查の一般事填法，JISG0404上， b) 化学成分，簡条5適合5。 c) 機械的性質法，简条6適合机5。 d) 寸法法，简条7合机。 e) 外法，简条8適合机。 f 受渡当事者間の烯定，附属書A规定特别品實规定適用合法，附属書A遍
合。 10.2再查機械試飞合格七5办2龙管法，JISG0404①9.8（再）元上2下再試龄左行V合否老决定？屯
11表示查合格管，管，次の事项表示。，小管及注文者の要求場合法，束一束適切方法表示。表示の顺序法指定。 ，注文者の承懿得法，の一部省略。 a）种数の记 b）翌方法表寸记号
造方法表記号法，次。，一法空白屯。 1) 熟間仕上继目無鋼管
-S-H -S-C
2) 冷間仕上糍目無鋼管 3) 冷叫仕上氛抵抗溶接“一E一C
例熱間仕上继目無網管STC370の場合：STC370一S-H
c）寸法。寸法法，外径又法内径，厚，長の顺mm单位数字下表示寸。外径指定の場合
法，外の寸法示数字の前ODの文字，内指定の場合法，内の寸法示数字の前ID の文字付。
d）双造業者名又法の略号 e) 特别品算實规定の指定龙表实記号Z（指定办3合
12告造業者法，特指定の限，查文書注文者提出计。告法，JISG0404 の简条13（告）上。龙龙，注文時特记指定亦場合，查文書の種類法JISG0415の表1（查文書の崧括表）の記号2.3（受渡赖報告書）又法3.1.B（查证明書3.1.B）七实
