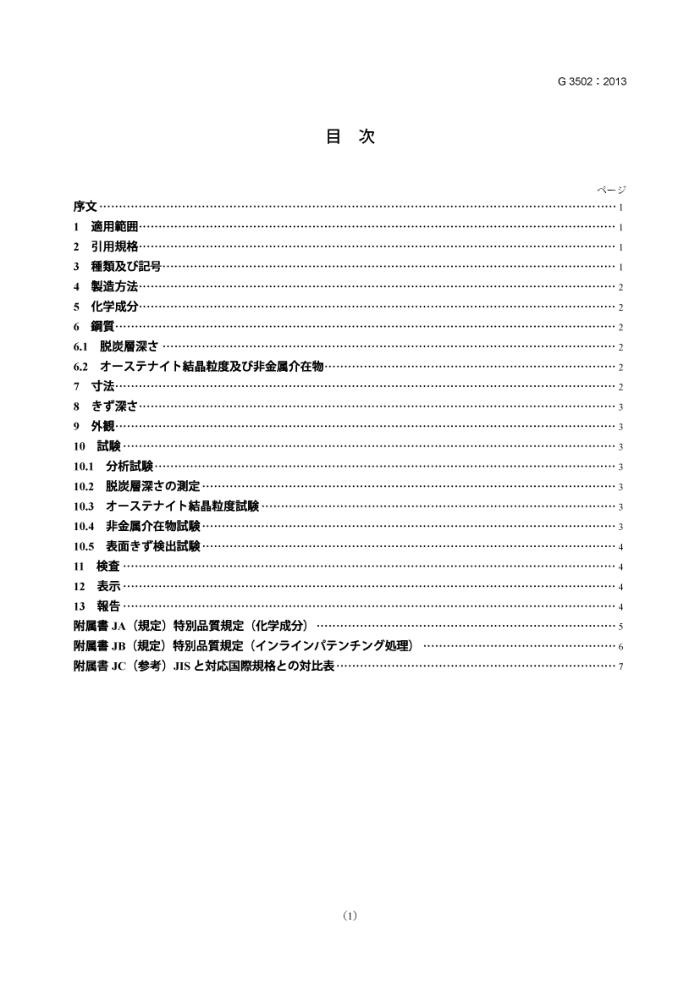

G 3502 : 2013
目次
序文
適用范困· 2 引用规格· 3 類及記号
1
製造方法 5 化学成分 6 鋼寳· 6.1 脱炭屠深 6.2 才一又亍十个卜秸晶粒度及U非金属介在物
4
寸法·
7 8 9
外觀· 10 試 10.1 分析試 10.2 脱炭屠深去の测定 10.3 才一卜晶粒度試 10.4 非金属介在物試 10.5表面走式出試 11 查 12 表示 13告附属書JA（规定）特别品質规定（化学成分) 附属書JB（规定）特别品質规定（于処理）附属菁JC（参考）JIS七对国際规格七の对比表：
(1) G3502: 2013
元去
乙の规格法，工業標弹化法第14条上弹用第12条第1项の规定基了老，一般社团法人日本铁鋼連盟（JISF），工業標原案老具日本工業规格龙改正寸老七の申出，日本工標調查会の窑老释，释淆産業大臣力改正乙龙日本工業规格飞齿。 机，JISG3502:2004改正机，の规格换5机。 ，平成26年1刀20日主下の叫法，工案化法第19条第1等の係条项の规定 (2) JIS G 3502 : 2013
日本工规格
匕／線材 Pianowirerods
序文乙の规格，2011年记第2版七凳行机龙IS016120-1及ISO16120-4基，技術的内容爱更七下作成七无日本工業规格飞齿名。 拓，の规格下侧粽又法点線の下粽施简所法，对忘国際规格变更事项。 变更の一表の说明付计，附属書JC示。
1 適用困の规格法，線，才儿元一粽，PC鋼線PC点2粽只忘の婴造用材以下，材。）规定。
注記乙の规格の对応国際规格及の对応の程度表克記号龙，次示克。
ISO16120-1:2011,Non-alloy steel wirerod for conversion to wire-Part1:General requirements ISO 16120-4:2011,Non-alloy steel wire rod for conversion to wire-Part 4: Specific requirements for
wirerodforspecialapplications（全体评俩：MOD）拓，对応の程度表記号“MOD”，ISO/IECGuide21-1基，“修正” 七老示寸。
2引用规格次揭规格，の规格引用，の规格の规定の一部成。の川川规格法，の最新版（。）川。
JIS.G.0320..剑材.②溶剑分析方法 JIS.G0404钢材の一般受渡L条件 JISG0415鋼及鋼品一查文書注記对国際规格：ISO10474，Steelandsteelproducts一Inspectiondocuments（IDT） JIS.G.0551.钢一精晶粒度の頭微镜試驗方法 JIS.G.0555..钢の非金属介在物②题微镜方法 JIS.G.0558..鋼の脱炭置深点测定方法 JIS.Z.2241.金属材料引斌驗方法
3種類及記号
線材の種類法18種類，の記号法，表1记上。 2 G 3502 : 2013
4 製造方法線材，牛儿下鋼，鋼块（连統造下双造鲷片含芯。）熟間庄延下双造寸。杰.受渡当の热压延冷却租行理以下理点寒施点
材の特别品算规定2结，附属青B。.
5 化学成分線材法，10.1の試驗龙行V，の溶鋼分析值法，表1。
表1一種類の記号及化学成分
单位% Cu
s a)
种颊の記号 SWRS62A SWRS62B SWRS67A 0.65~0.70 0.12~0.32 0.30~0.60 0.025以下 0.025以下 0.20以下
C 0.60~0.65 0.12~0.32 0.30~0.60 0.025以下 0.025以下 0.20以下
pa) 0.025以下 0.025以下 0.20以下 0.025以下 0.025以下 0.20以下
Si
Mn
0.60~0.65
0.12~0.32
0.60~0.90
SWRS67B
0.65~0.70
0.12~0.32
0.600.90
SWRS72A 0.70~0.75 0.12~0.32 0.30~0.60 0.025以下 0.025以下 0.20以下
0.70~0.75 0.12~0.32 0.60~0.90 0.025以下 0.025以下 0.20以下
SWRS72B SWRS75A 0.73~0.78 0.12~0.32 0.30~0.60 0.025以下 0.025以下 0.20以下 SWRS75B 0.73~0.78 0.12~0.32 0.60~0.90 0.025以下 0.025以下 0.20以下
0.025以下 0.025以下 0.20以下
SWRS77A SWRS77B SWRS80A 0.78~0.83 0.12~0.32 0.30~0.60 0.025以下 0.025以下 0.20以下 SWRS80B
0.75~0.80 0.75~0.80 0.12~0.32 0.60~0.90 0.025以下 0.025以下 0.20以下
0.12~0.32 0.30~0.60
0.78~0.83 0.80~0.85 0.80~0.85
0.12~0.32 0.60~0.90 0.12~0.32 0.30~0.60 0.12~0.32 0.60~0.90
0.025以下 0.025以下 0.025以下 0.20以下 0.025以下 0.025以下 0.20以下
0.025以下
0.20以下
SWRS82A SWRS82B SWRS87A 0.85~0.90 0.12~0.32 0.30~0.60 0.025以下 0.025以下 0.20以下
0.85~0.90 0.12~0.32 0.60~0.90 0.025以下 0.025以下 0.20以下
SWRS87B SWRS92A 0.90~0.95 0.12~0.32 0.30~0.60 0.025以下 0.025以下 0.20以下
0.12~0.32 0.60~0.90
SWRS92B の表规定元素法，溶鋼上目的以外意的添加。 注"）受渡当叫の懒定，附属書JAの特别品翼规定（化学成分）指定。
0.90~0.95
0.025以下
0.025以下
0.20以下
鋼質 6.1 脱炭深击線材法，10.2の試验龙行，无②全脱炭履深点办.0.07.mm以下飞杰达机杰5杰。 6.2 才一又亍个卜秸晶粒度及U非金属介在物注文者法，才一卜结晶粒度及／又法非金属介在物指定。の場合，10.3 及／又法10.4の試行，规定值法，受渡当事者間の協定。
6
7 寸法線材の及の計容差偏差，次。
注1）偏径差法，線材の同一断面拓汁径の最大值最小值之の差。 a）粽材の標径法，表2记上。 3
G 3502 : 2013
表2一標洋径
单位 mm
5.5，6,6.4,7，8，9,9.5，10,11，12，13，14
b）線材の径の群容差及偏径差法，表3。龙，径14mm龙超元粽材法，受渡当事者間の
協定记上百。
表3一径の計容差及偏径差
单位 mm 偏差 0.48以下
径の計容差 ±0.30
深材，10.5の試行，の深0.10mm以上。
8
外觀粽材法，使用上有害欠点。，粽材法，一般查全長の欠点の出及の除去困難，内見使用上有害判断欠点，必要場合，の取极受渡当事者間の協定。
10試 10.1分析試分析試，次记上否。
分析試の一般事项及分析用試料の方線材の化学成分法溶鋼分析求，分析試驗の
a)
般小项及分析川试料の探方法，S.G0404.②简条8（化学成分）。
b）分析方法溶分析の方法法，JIS.G.0320.上。 10.2脱炭屠深去の測定脱炭深の测定法，次。
试片の探少方試驗片法，同一溶个坛属同一压延于及同一寸法のの套一括？一粗
a
点.12元一端办5验片1探取支. 测定方法测定方法法，S.G.0558.?简条.4.a）（题微镜上测定方法）记上。
b)
10.3才一又亍十个卜秸晶粒度試才一又个卜糙晶粒度驗法，次上。 a) 試片の探方試片の探方及乙数法，受渡当事者凰?懒定鱼。 b) 試方法試驗方法法，JS.G.0551.上否。龙龙L，JS.G.0551.元规定寸浸炭粒度試驗方法，熟处
理粒度試方法のの，受渡当事者間の定。 10.4非金属介在物試非金属介在物驗法，注文者の指定龙場合记行，の方法法，次上。 a) 試片の少方試片の探方及数法，受渡当事者間の烯定。 b）試方法試驗方法述，JISG0555。龙，特指定の限，の附属書1（点算法 4 G 3502 : 2013
上非金属介在物の题微镜試方法）记上。 10.5表面去式出表而出试驗注，次。 a）試片の√方 同一溶網属，試片法同一压延于及同一寸法のの一括一粗
七，1千の再端办5老机老机試赖片充1個探取寸
b) 試方法去出試方法法，磁粉探傷法，酸洗法之適切方法飞行。試片法適切精度
测表深测。
11查查法，次记上。 a）查の一般事项法，JISG0404。 b）化学成分，简条5適合浅。 c) 脱炭深法，6.1合5。 d) 才一个卜秸晶粒度法，6.2合。 e) 非金属介在物法，6.2记適合L计机法5。 f) 寸法法，窗条7適合机5。 g) 深，简条8合。 h) 外觀法，简条9適合计机。 i) 受渡当事者間の協定，附属害JA及／又法附属害JBの特别品實规定の指定力方場合法，
JA.2及法JB.2及JB.3適合机法5V。
12表示查合格材法，，次の项目適切方法表示。，注文者の承懿得场合，の一部省略。 a）種類の記号 b）溶鋼番号又法查番号）受渡当事者間の協定窦施場合，别表示。表示の仕方
法，受渡当事叫の定。 d）線材の径寸法の表示法，mm下表。 e) 嬰造業者名又法の略号
13報告造業者法，查文書注文者提出计机述5V。報告法，JISG0404の简条13（告） 。龙龙，告查文書の種類法，注文時特指定場合法，JISG0415の表1（查文書 ①稔括表）①記号2.3（受渡試驗报告書）又法3.1.B（查证明書3.1.B）七寸。 拓，附属書JBの对象材受渡当事者間の協定，Cr及／又法V添加場合法告 5
G3502: 2013
附属書JA (规定)
特别品質规定 （化学成分）
JA.1 適用范困己の附属書の特别品规定法（適用龙場合の表示方法老含），受渡当事者間の協定適用造办行。
JA.2 化学成分注文者，受渡当事者間の定，表1代次の及／又法の值指定。
P：0.015%以下 S：0.015%以下
