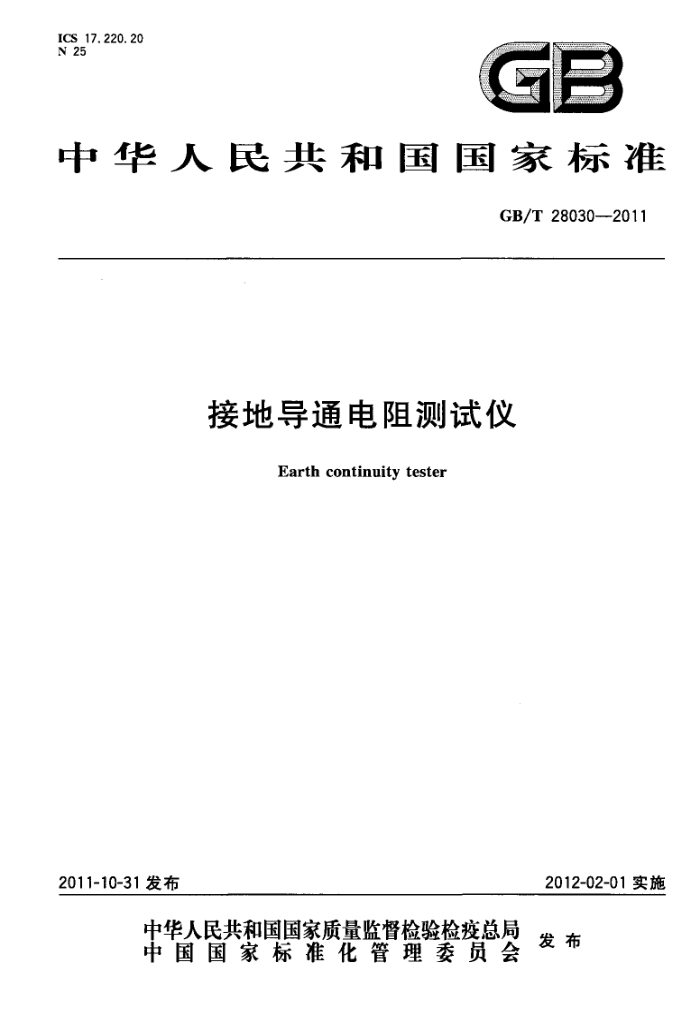

ICS17.220.20 N 25
C 一
中华人民共和国国家标准
GB/T 28030-2011
接地导通电阻测试仪
Earth continuity tester
2012-02-01实施
2011-10-31发布
中华人民共和国国家质量监督检验检疫总局 发布
中国国家标准化管理委员会 GB/T28030—2011
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义 4 分类 5 要求
2
3
3
5.1 技术要求 5.2 功能要求 5. 3 外观及结构 5. 4 测量线/弹簧夹 5.5 接线端钮、插座 5.6 噪声 5.7 环境适应性 5.8 电气要求 5. 9 可靠性 6试验方法 6.1 试验条件 6.2 一般检查· 6.3 准确度试验 6.4 功能试验· 6. 5 影响量试验 6.6 环境适应性试验· 6.7 电气性能试验 6.8 电磁兼容试验（EMC) 6. 9 可靠性试验检验规则 7.1 出厂检验· 7.2 型式检验· 7.3 使用中检验· 7. 4 型式检验抽样方案 7.5 判定规则· 7.6 检验项目· 8标志、包装、运输和储存 8.1 标志 8.2 随机文件· 8.3 包装、运输、储存，
3
F
2
8
9 10 10 10 10 11 14 16 16 17 18 18 18 18 18 18 19 19 19 20 20 20 20 I GB/T28030—2011
21 23 24 25
附录A（规范性附录） 最大允许误差的表示附录B（资料性附录） 试验顺序附录C（资料性附录） 测量线/弹簧夹直流电阻试验方法参考文献 ..
I GB/T 28030-2011
前言
本标准按照GB/T1.1-2009给出的规则起草。 请注意本标准的某些内容可能涉及专利。本标准的发布机构不承担识别这些专利的资任。 本标准由中国机械工业联合会提出。 本标准由全国电工仪器仪表标准化技术委员会（SAC/TC104)归口。 本标准起草单位：重庆市计量质量检测研究院、青岛艾诺智能仪器有限公司、南京长盛仪器有限公司、
哈尔滨电工仪表研究所、上海仪器仪表研究所，
本标准主要起草人：曹智、袁静、于灵、周俊敏。 本标准参加起草人：罗浩、侯珍、江力、王岩崧、赵永杰、王慧武、刘献成、董亚峰。
Ⅲ GB/T28030—2011
接地导通电阻测试仪
1范围
本标准规定了接地导通电阻测试仪（以下简称测试仪）的术语和定义、要求、试验方法、检验规则、标志、包装、运输和储存。
本标准适用于模拟式和数字式交/直流接地导通电阻测试仪，也适用于兼有测量其他参量仪器的接地导通电阻测量部分。
本标准不适用于测量接地导体与大地之间电阻的接地电阻表及相似用途的接地电阻表。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191--2008包装储运图示标志（ISO780：1997，MOD） GB/T2423.1一2008电工电子产品环境试验第2部分：试验方法试验A：低温（IEC60068-2
1:2007,IDT)
GB/T2423.2一2008电工电子产品环境试验第2部分：试验方法试验B：高温（IEC60068-2- 2:2007,IDT)
GB/T2423.4-2008电工电子产品环境试验 第2部分：试验方法 试验Db交变湿热（12h+ 12h循环)（IEC60068-2-30:2005，IDT)
GB/T2423.5—1995电工电子产品环境试验 第二部分：试验方法 试验Ea和导则：冲击 (idtIEC60068-2-27:1987)
GB/T2423.10-—2008 电工电子产品环境试验 第2部分：试验方法 试验Fc：振动（正弦） (IEC60068-2-6:1995,IDT)
GB/T2900.772008 3电工术语电工电子测量和仪器仪表第1部分：测量的通用术语 (IEC60050(300-311):2001,IDT)
GB/T4208-2008外壳防护等级（IP代码）（IEC60529：2001，IDT） GB/T4793.1--2007 测量、控制和实验室用电气设备的安全要求第1部分：通用要求
(IEC61010-1:2001,IDT)
GB6587.6—1986电子测量仪器运输试验 GB6587.8一1986电子测量仪器电源频率与电压试验 GB/T6593---1996电子测量仪器质量检验规则 GB9969--2008工业产品使用说明书总则 GB11463—1989电子测量仪器可靠性试验 GB/T165111996电气和电子测量设备随机文件（idtIEC1187-1993） GB/T18268—2000 测量、控制和实验室用电设备电磁兼容性要求（idtIEC61326-1：1997）
1 GB/T28030—2011
3术语和定义
下列术语和定义适用于本文件。
3. 1
接地导通电阻测试仪 earth continuity tester 用于测量交流电网供电的电器设备的可触及的金属壳体与该设备引出的安全接地端（线)之间电阻
的仪器。 3. 2
调压器式测试仪testerwithvoltageregulator 通过调节交流调压器的电压获得所需试验电流的测试仪。
3. 3
tester line/clamp
测置线/弹夹用于连接测试仪与被测体的导线与夹具。
3.4
分辨力resolution 测试仪能够指示出的被测量的最小增量。 注：测试仪最灵敏量程的分辨力即为该测试仪的最高分辨力。 [GB/T2900.77—2008311-03-10]
3. 5
彩响量 influence quantity 不是测量的量，是一种易于引起测试仪测量结果发生不希望变化的量。 [GB/T2900.77--2008311-06-01]
3.6
影响量引起的改变量 variationg(dueto an influencequantity) 当一个影响量依次取两个不同的规定值时，对同一个被测量所测得的两个值之差。 ［GB/T2900.77—2008311-07-03]
3.7
参比条件 reference conditions 使测试仪满足有关基本误差要求的一些规定条件。 [GB/T2900.77—2008311-06-02]
3.8
参比值 reference value 一个影响量的规定单值，在其规定的允差内，测试仪满足有关基本误差的规定。 [GB/T2900.77—2008311-07-01]
3. 9
标称使用范围 nominalrangeofuse 引起的改变量不超过规定的极限值时的各个影响量的规定取值范围。 [GB/T2900.77—2008311-07-05]
3. 10
影响量的极限值limitingvaluesofinfluencequantity 不使测试仪受到损坏或造成永久性变化以至于不再满足其准确度等级要求的某一影响量可取的最
大值。 2 GB/T28030—2011
3.11
试验电流 testcurrent 测试仪通过端钮或插座，输出施加于被测体的交流或直流电流。
3.12
试验电流的波动fluctuateoftestcurrent 在规定时间内，通过等时距观测，测试仪输出试验电流的最大、最小值之差与参比值之间的百分数
误差。 3. 13
指示器displayequipment 显示接地导通电阻测量结果，或试验电流值，或定时时间的单元。
3.14
空载电压 zero-load voltage 在测量状态下，测试仪试验电流输出端开路，用电压测量装置测得的试验电流输出端的电压，
3. 15
报警预置误差alarmpresetlimitoferron 在规定条件、规定的测量点下，测试仪的报警预置值与标准值之间的百分数误差。
3.16
开路报管opencircuitalarm 试验电流回路开路时，测试仪给出的相应信息。
3.17
定时 definite time 确定测试仪的工作时间。
3.18
复位reset 使测试仪由报警、定时结束状态恢复到测量准备状态；或者清除上次测量结果，使其处于测量准备
状态。 3. 19
自校（补偿）self-calibration（makeup）为消除测量线/弹簧夹等连接装置接触电阻的影响，测试仪具备的抵偿能力。
4分类
4.1测试仪按指示方式的不同分为数字式指示测试仪和模拟式（指针式)指示测试仪。 4.2测试仪按试验电流种类不同分为交流型和直流型。 4.3测试仪按试验电流调节是通过调压器调节（手动或自动）还是恒流自动调节获得，分为调压器式测试仪和恒流源式测试仪。
5要求
5.1技术要求 5.1.1准确度等级
测试仪准确度等级应按表1所列的等级指数的数字分级，等级指数用以准确度等级数字的百分数
3 GB/T28030—2011
表示。相同的参比条件下一个量程只能有一个准确度等级。 5.1.2分辨力
数字式指示测试仪的分辨力不应低于准确度等级的1/5，在基本量程满度值的10%点指示值应符合最大允许误差的规定；模拟式指示测试仪的基本量程应使100m2的刻度在该量程满刻度的2/3 以上。
各等级测试仪的分辨力要求的指示器位数（最小刻度)见表1。
表1等级指数、最大允许误差及指示器位数（最小刻度）
数字式最大允许误差
模拟式最大允许误差 指示器最小刻度
等级指数 (%) 0. 2 0. 5
指示器位数
等级指数 (%)
(%) ±0. 2 ± 0.5 ±1 ±2 ±5 ±10
(位)
(%) ±1 ±2 ±5 ±10
(格)
42 4号 3 3 3 3
10o 100 115 118 115
1 2
1 2 5 10
5
10 20
±20
注：对于不同的参比条件、不同的量程，一台测试仪可以被赋予不同的准确度等级。
5.1.3# 接地导通电阻的最大允许误差 5.1.3.1 接地导通电阻的最大允许误差应符合表1的规定。 5.1.3.2 模拟式指示测试仪接地导通电阻最大允许误差的表示，见附录A式（A.1）、式（A.2）。 5.1.3.3数字式指示测试仪接地导通电阻最大允许误差的表示，见附录A式（A.3)～式（A.6）。 5.1.4 试验电流的参比频率
交流试验电流的参比频率为50Hz或（和）60Hz（需在产品随机文件中说明），最大允许误差为 ±5%。 5.1.5试验电流的畸变
交流试验电流的参比值为零（纯正弦），畸变因数不大于5%。 5.1.6试验电流的参比值
试验电流为交流或直流电流，其参比值应符合表2的规定。一台测试仪可具有多个不同的电流参比值。
