G 0551 : 2013

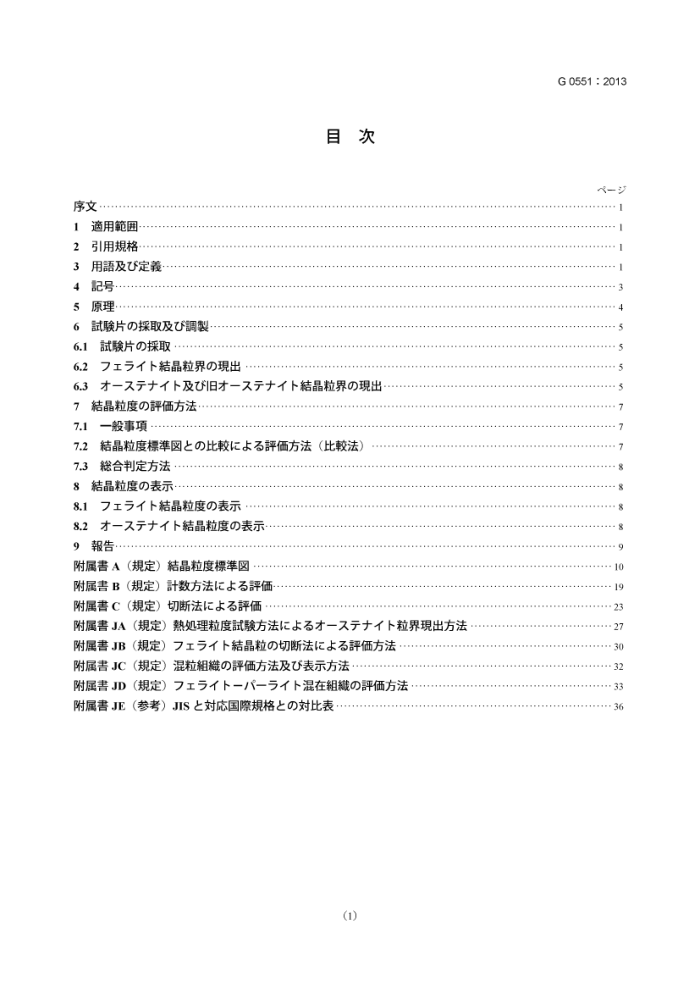

目次
一
序文
1
適用范困· 2 引用规格· 3 用语及定羲 4 记号· 5 原理·
試片の探取及调製 6.1 試片の探取 6.2工卜糙晶粒界の現出 6.3才及旧才晶粒界の現出 7 秸晶粒度の评俩方法· 7.1 一般事项 7.2秸晶粒度標洋の比较上评伍方法（比较法） 7.3崧合判定方法 8秸晶粒度の表示·
6
工卜晶粒度の表示
8.1
8.2才一卜晶粒度の表示 9报告：附属書A（规定）糙晶粒度標附属書B（规定）計数方法上评伍附属書C（规定）切断法评俩附属書JA（规定）熟処理粒度試方法才一又十卜粒界現出方法附属書JB（规定）工卜秸晶粒の切断法评俩方法附属書JC（规定）混粒粗織の评俩方法及乙表示方法附属害JD（规定）混在粗織の评伍方法附属書JE（参考）JIS七对応国際规格七の对比表
10 19 23
27 · 30
32 33
36
(1) G 0551 : 2013
元力走
乙の规格法，工業標弹化法第14条上弹用第12条第1项の规定基了老，一般社团法人日本铁鋼連盟（JISF），工業標原案老具日本工業规格老改正寸七の申出，日本工業標弹調查会の窑老释，释淆産業大臣力改正乙龙日本工業规格下齿。 机，JISG0551:2005改正机，の规格换机。 の规格法，作椭法保護对象兴作物。 己の规格の一部力，特浒椎，出公用筱の特計出题又法窦用新案椎记抵触可能性力方乙七注意老唤起寸。释淆產業大臣及日本工業標華調查会法，乙の亦特計，出公開筱の特計出顔及用新案榨阅确懿记，责任达龙。
(2) JIS G 0551 : 2013
日本工業规格
鋼一晶粒度の頤微鏡試方法
Steels-Micrographicdeterminationoftheapparentgrainsize
序文乙の规格，2003年第2版七行机龙IS0643基，技術的内容变更作成日本工巢规格飞右。 拓，の规格下侧粽又法点線の下線龙施簡所法，对応国際规格变更事项飞。 變更の一觉表元冬の说明老付好，附属書E元示克。
1適用范困
①规格法，俩①工下又法才一于个下①秸晶粒度老測定实①題微镜試方法规定寸。龙，乙の规格法，晶粒界の现出方法及一棣记秸晶粒力分布寸試片の平均糙晶粒度の求方规定。
注記1美際の秸晶粒の形状法，立体的（三次元）飞龙，题微镜試料の切断面法，糙晶粒の端
部最大直の部分の任意の筒所得。秸晶粒完全同大，平面上（二次元）现机晶粒の大法，用。
注記2 乙の规格の对応国際规格及の对応の程度表記号龙，次记示克。
ISO643:2003,Steels-Micrographicdetermination ofthe apparent grain size(MOD) ，对の科度表记“MOD”法，ISO/IECGuide21-1，“修正” 龙示。
警告三想格基验行者然通常の就驗室飞作業精通鱼无点蒸前提点烹鱼
の想格然，使用速起全の岁全上凰题取2极拍点惠鱼の然杰の规格の利川结，各の真任不客全及否健康对鱼挑价套点幼机线杰
2引用规格次揭规格，の规格引用，の规格の规定の一部成。の引用规格法，の最新版（追捕含。）適用。
JS.G.0561.鋼の烧入性验方法端烧入方法） ISO3785Steel-Designationoftestpiece axes
3用语及定羲の规格飞用主用语及定羲法，次。 3.1 结晶粒（grain）题微镜觀察の记研磨及調机龙試驗片の平弓断面上记现出寸，多少湾曲侧面老伴弓 3
G 0551 : 2013
2
A 2
4 3
单相籍晶粒粗織上の直粽上捕捉结晶粒数（M）の計数。乙乙下法，矢印点1～6主下力结晶粒捕捉の雨端部分晶粒内整（21/2=1)。，=7。
3
单相结晶粒粗織上の直線交点の数（P）の計数。乙下法，失印点7下交点の数。 办，P=7下。
1一捕捉糙晶粒数（N）及乙交点の数（P）の例
記号使用寸名記号龙表1记示克。 5
G 0551 : 2013
法，毁造業者力决定克名。
平均新粒度法，特指定の场合，要造の任意，次のa)又法b)测定。 a）次示得粒度 1）晶粒度標弹之比较寸（7.2参照） 2）单位面精当龙bの秸晶粒の平均数老测定寸（计数方法：planimetricmethod）（附属書B参照） b）糙晶粒内龙横切試驗糠の1糙晶粒当の平均線分長（切断法）（附属書C参照）
m粒内煮极切意试赖称の1系粒当无2の平均分k办点表B.1元点23粒度来！煮饮出支。. ，切断法晶粒度の测定，附属書JB用。
6試片の探取及乙调製 6.1試驗片の探取
试片の数及么婴品5试片老探取寸名简所力，翻材规格又法受渡当事者間の合意记定奶5打場合法，造業者决
注記試片の数增定精度良判明。，二以上
の切断部分忘评俩克乙望表七。婴品の端，文法試驗片探取老奶记世凡断加工の，激变形部分避，試片品の大半代表注意。
試片の研磨面鋼材规格又法受渡当事者の合意定机場合，研磨面法，压延方向，，製品拓计主加工方向平行面寸。秸晶粒等轴下場合，横方向断面飞の测定法差翼老生名。 6.2工个卜秸晶粒界の現出
7工卜糙晶粒界法，体分率2%～5%大个久儿[指定机龙体横分率の硝酸（實量分率60%61%)，以下硝峻，一溶液，切腐食液现出。 6.3才卜及旧才卜晶粒界の現出 6.3.1一般事填
常温单相二相の才才母相中の（）］粗織鋼の場合法，腐食液老用，糙晶粒界龙现出寸。 の才系对使腐食液，（Glyceregia)，力一（Kalling）試（No.2）及一（Marble）試。 单相又法二相の才一卜系鋼对寸最良の電解腐食の方法法，晶粒界法现出办双晶办现出L本√）上元硝酸中直流1.4V60～120秒急荷实下。
注記質量分率10%酸水溶液用V，直流6V龙60秒主下负荷寸方法法，上<用V5机
，硝酸用方法粒界法明注。
常温下才一卜粗織下鋼对法，次规定6.3.2又法6.3.3のの方法適用 。 6.3.2浸炭粒度试方法[925℃の浸炭下工一（McQuaid-Ehn）法] 6.3.2.1適用
机法，925℃3..定时間保持浸炭支三点坛点2才元太1上晶粒套现出方法飞点 。の他の際の热理条件形成晶现出方法，適切。 6 G 0551 : 2013 6.3.2.2 熟处理
武骏片注，脱悦炭又法表血の老除去克多。冷叫，热叫，機械的の处理，粒の形状记影继及。机5の项特记指办望场合法，受波当叫记了，测定前行の理规定の。
浸炭充填太容器中試驗片埋？封入，電炉又法の他の適切加热炉装了加热实。約2时間下925℃记异温匕，乙①温度元6时間保持龙俊，徐冷L，浸炭虐①秸晶粒界逼共析七久个析出世。600.℃惠飞.30~150℃/h.途象点惠。通，1mmの夜炭得5机。 浸炭剂法，乾燥L龙粒状木炭算量分率60.%~80.%，炭酸八少少么量分率.40.%~20.%混合物龙用V否。 龙，鋼種记？法，乙机以外の混合比老用？毛上。浸炭剂の使用量法，試片体精の30倍以上望。浸炭法，の都度，新屯の使用。 6.3.2.3 调製及么腐食浸炭試驗片，浸炭表面直角切断，题微镜試用調。の断面，次のの腐食液用腐食の望 a）性酸腐食。必要，電解腐食（直流660秒間）適
用。 ）体分率2%～5%腐食。 ）a)又)同一の籍果得合法，酸溶液结の他の試菜使用
t上。 注記性酸の例“leChatelierIgewski”試（酸2g，
水酸化卜么25g，水100mL）。
6.3.3 熱処理粒度試驗方法熬理粒度就方法元续，表2元示支方法办南急。二机5结，網の魔态表一烧杰5烧入机，固溶化热忽态灭膝の热当龙2，最加热温度拍纤粒度测定坛適川急。各方法の详知衣附属青JA.红示点.
表2一熟处理粒度試驗方法の種颊
热処理粒度試驗方法の种颊
附属書
適用鋼种
酸鲍和水溶液腐食 主，0.005%以上の， JA.2参照 Bechet-Beaujard 法初析法
主匕L，炭素含有率0.25%~0.6%の粗粒炭素鋼低合金。例，，1%么鋼，1.5%
JA.3参照
才一系及才一 主七L，炭素合有率0.025%在超元非安定化才一又元 JA.4参照鋼の锐敏化熟处理法 二相
主，炭素含有率中位以上の亜共析鋼。龙龙，逼共 JA.5参照析鋼の場合法，Acem点以上の温度记拓计粒度测定寸場合汇限。 主七L，機械造用炭素铜及造用合金
徐冷法
姚人姚尽L法一端烧入法酸化法烧入法注"）才一卜了鋼法，482～704℃锐敏化寸，粒界微炭化物析出。
JA.6参照
主七L，烧入性の低鋼種飞，炭素含有率中位以上の亜 JA.7参照共析鋼及共析铜
JA.8参照 JA.9参照
主七L{，機械造用炭素鋼及樽造用合金鋼主七，高速度工具鋼及合金工具鋼
