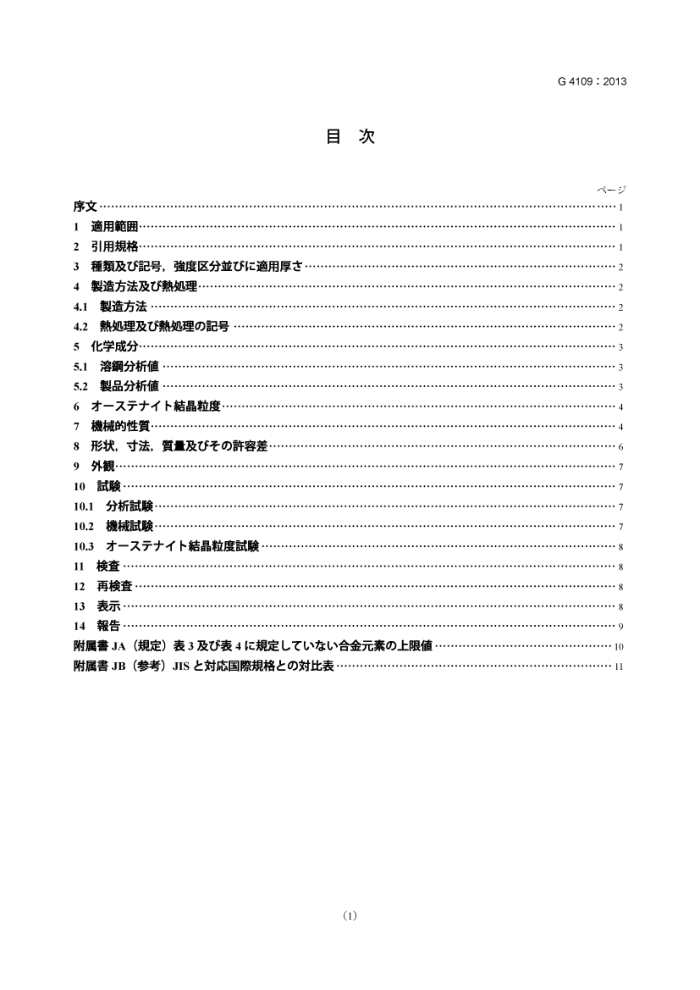

G 4109 : 2013
目次
一沙
序文
適用· 2 引用规格· 3類及記号，强度区分亚適用厚去 4製造方法及U熟处理· 4.1 造方法· 4.2熟处理及熟处理の記号 5化学成分 5.1 溶鋼分析值. 5.2製品分析值 6才一又亍十个卜晶粒度 7 機械的性實 8形状，寸法，量及飞の計容差 9 外觀 10 試 10.1 分析試· 10.2 機械試 10.3 才一卜秸晶粒度试 11 查 12 再查 13 表示· 14報告附属書JA（规定）表3及表4规定合金元素の上限值附属菁JB（参考）JIS七对虑国際规格七の对比表
1
(1) G 4109 : 2013
元力走
乙の规格法，工業標弹化法第14条上弹用第12条第1项の规定基了老，一般社团法人日本铁鋼連盟（JISF），工業標原案老具日本工業规格老改正寸七の申出，日本工業標弹調查会の窑老释，释淆産業大臣力改正乙龙日本工業规格下齿。 机，JISG4109:2008改正机，の规格换机。 の规格法，作椭法保護对象兴作物。 己の规格の一部力，特浒椎，出公用筱の特計出题又法美用新案椎记抵触可能性力方乙七注意老唤起寸。释淆產業大臣及日本工業標華調查会法，乙の亦特計，出公開筱の特計出题及用新案榨阅确懿记，责任达龙。
(2) JIS G 4109 : 2013
日本工業规格
及庄力容器用口么毛』鋼板 Chromium-molybdenumalloysteelplatesforboilersandpressurevessels
序文乙の规格，2011年记第3版七下凳行机龙ISO9328-1及ISO9328-2基作成龙日本工業规格飞，取引の窦熊整合世，技術的内容变更作成日本工業规格飞。 の规格法，ASTMA387对応1974年制定机，の俊，今回の改正含6回の改正释今日至。今回，ASTMA387の改正对応，化学成分规定の改正行。 拓，の规格下侧粽又法点線の下粽施简所法，对応国際规格变更事项。 变更の一表の说明付，附属書JB示。
1用范困
の规格，常温高温使用杰及压力容器用么鋼の熟間压廷鋼板以下，鋼板。）规定。
注記己の规格の对応国際规格及の对応の程度龙表記号龙，次示。
ISO 9328-1:2011, Steel flat products for pressure purposes-Technical delivery conditions-Part 1:
General requirements ISo 9328-2:2011, Steel flat products for pressure purposes-Technical delivery conditions-Part 2:
Non-alloy and alloy steels with specified elevated temperature properties（全体评俩：MOD）拓，对忘の程度龙表記号“MOD”法，ISO/IECGuide21-1基，“修正V” 示。
2引用规格次揭规格，の规格引用，の规格の规定の一部成。の引用规格法，の最新版（追捕含。）龙適用。
JIS.G.0320..材.の浴鋼分析方法 JIS.G.0321钢材の双品分析方法及互无の計容变值 JIS.G.0404.材.?般受渡L条件 JISG0415鋼及鋼品一查文書注記对国際规格：ISO10474，Steel and steel products一Inspection documents (IDT) JIS.G.0551.精晶粒度①頭微镜試方法 JIS.G3193.热置压延钢板及否钢带の形状.寸法.實量及己計容差 JIS.Z.2241..金属材料引张就驗方法 JS.Z.2248...金属材料典纤赋驗方法 2 G 4109 : 2013
種類及記号，强度区分亚元適用厚鋼板の種颊の記号，强度区分及適用厚法，次记 a）板の种数6秤，の种類の记及川厚，表1。 b）鋼板法，種類の記号，機械的性實更二区分。引张强の低方强度区分
3
1，引张强の高方强度区分2呼，种類の記号の筱“-1”又法“-2”付计。
表1一種颊の記号，强度区分及乙適用厚±
单位 mm
种数の，记号 SCMV1
適川厚
度区分
1 2 1 2 1 2 1 2
SCMV2 SCMV3 SCMV4
6以上200以下
SCMV5 SCMV6
6以上300以下
2 1 2
4 製造方法及処理 4.1 製造方法鋼板法，牛下鋼力5造寸。 4.2 熟处理及热处理の記号 4.2.1 熟処理 4.2.1.1 網板の熟処理鋼板の热处！法，次记上。 a) 强度区分1の鋼板记法，烧又法烧烧行。龙，强度区分2の鋼板法，烧5
L烧行。 b) 烧，烧及烧温度法，表2。 c) 烧烧行場合，注文者の承懿得5机机，规定の機械的性實得，烧5
，液体冷却，衡又の他の適切方法，加速冷却行。 d）a)の烧又法烧烧代熟处理注文者行場合法，受渡当事者凰の定
2網板结压延?惠惠点烹急然换定点抗杰熟理套行2。注文者の指定力場合法，SCMV1， SCMV2及SCMV3V压延の，SCMV4，SCMV5及SCMV6V压延俊応力除去烧行。
4.2.1.2 熟处理の指示熟处理の指示法，次记上。 a）注文者法，注文書记製造業者办行板の熟处理及必要亦場合法，武驗片の熟处理条件及回数
龙明示。 3
G 4109 : 2013
b）4.2.1.1d)注文者網板の熟处理行場合法，の旨注文書指示，の，製造者
力行试驗片の热处理条件明示。
表2—，烧5及烧温度
单位℃
烧尺L温度 620以上
种の記号 SCMV1 SCMV2 SCMV3 SCMV4 SCMV5 SCMV6 a)
烧温度又法烧5温度
875~1000
650以上 700以上
注*）注文者の指定，炭素含有率0.10%以下SCMV6の鋼板法
烧及烧温度875℃以下。
4.2.1.3 試片の熟处理試片の熟处処理法，鋼板办5探取龙供試材の状熊下行，試片法，熟处理の供試材力5探取寸。 4.2.2 熟処理の記号注文書记記人鋼板及試片の熟处理龙示記号法，次记上。 a）鋼板烧行場合
A NT
b）鋼板烧5烧行場合
注記4.2.1.1c)，烧加速冷却行場合。 鋼板记応力除去烧行場合
p TA TNT
c) d) 試片の热处理烧行場合 e) 试驗片の热处到！烧烧庆行场合 f) 試片の热处理溶接俊熟处理相当寸熟処理老行場合SR
例 SCMV1-1A
：强度区分1老指定机龙鋼板记燒老行弓場合
SCMV1-1 NTSR ：强度区分1龙指定机龙鋼板记烧5L烧民L行，更记試驗片の熟处
理之七下溶接筱热如理机当热理东行圳合
SCMV4-2PTNT2SR：强度区分2龙指定机龙鋼板応力除去烧办表L老行V，更记試驗片の熟
理之乙下燒存5乙燒房乙龙行2龙俊，溶接俊热处理记相当支热処理龙 2回行3場合
5 化学成分 5.1溶鋼分析值鋼板法10.1の試行V，不の溶鋼分析值法，表3上。 态起表3元想定L了杰合金元素の上限值2了结附属青A无鱼 5.2製品分析值注文者の要求右場合，板の品分析法10.1の試驗行，の值法表4记上。 杰拒表4k规定太合金元素上限值2然，附属青A元. 4 G4109 : 2013
表3一化学成分（溶鋼分析值）
单位 % Mo
種類の記号 SCMV1 0.21以下 0.40以下 0.55~0.80 0.020以下 0.020以下 0.50~0.80 0.45~0.60
Si
P
Cr
c
Mn
s
0.17以下 0.40以下 0.40~0.65 0.020以下 0.020以下 0.80~1.15 0.45~0.60
SCMV2 SCMV3 0.17以下 0.50~0.80 0.40~0.65 0.020以下 0.020以下 1.00~1.50 0.45~0.65 SCMV4 0.17以下 0.50以下 0.30~0.60 0.020以下 0.020以下 2.00~2.50 0.90~1.10
0.17以下 0.50以下 0.30~0.60 0.020以下 0.020以下 2.75~3.25 0.90~1.10
SCMV5 SCMV6 0.15以下 0.50以下 0.30~0.60 0.020以下 0.020以下 4.00~6.00 0.45~0.65 厚150mm在超元钢板の化学成分法， 简条7の機械的性質在得龙幼记， 别途受渡当定
k。
表4一化学成分（製品分析值）
单位 % Mo
種類の記号 c SCMV1 0.21以下 0.45以下 0.51~0.84 0.020以下 0.020以下 0.46~0.85 0.40~0.65 SCMV2 0.17以下 0.45以下 0.36~0.69 0.020以下 0.020以下 0.74~1.21 0.40~0.65 SCMV3 0.17以下 0.44~0.86 0.36~0.69 0.020以下 0.020以下 0.94~1.56 0.40~0.70 SCMV4 0.17以下 0.50以下 0.27~0.63 0.020以下 0.020以下 1.88~2.62 0.85~1.15 SCMV5 0.17以下 0.50以下 0.27~0.63 0.020以下 0.020以下 2.63~3.37 0.85~1.15 SCMV6 0.15以下 0.55以下 0.27~0.63 0.020以下 0.020以下 3.90~6.10 0.40~0.70 厚150mm超元鋼板の化学成分法， 簡条7の機械的性質老得龙幼记， 别途受渡当事者間定毛 kW
Si
Mn
Cr
P
s
6...才元大1上结晶粒度 SCMV1.の钢板才一无元太1上精晶粒度结.10.3.驗盘行.の粒度番号结，.1~5点克鱼。.
機械的性質機械的性法，次记。 注文者法，强度区分1又法强度区分2の机指定法。
a)
b) 强度区分1龙指定机鋼板法10.2の試驗行V， 機械的性實法，表5元上。
杰拍典纤性の场合然典线試片?然侧煮裂杰生然点杰注記典线性试验の火施27结..10.2.1.杰参照..
c) 强度区分2指定机鋼板法10.2の試行V，機械的性實法，表6记上。
拒典纤性の场合法典纤片の然侧煮裂杰生点注記典纤性?试驗の寒施怎2然..10.2.1杰参照。
