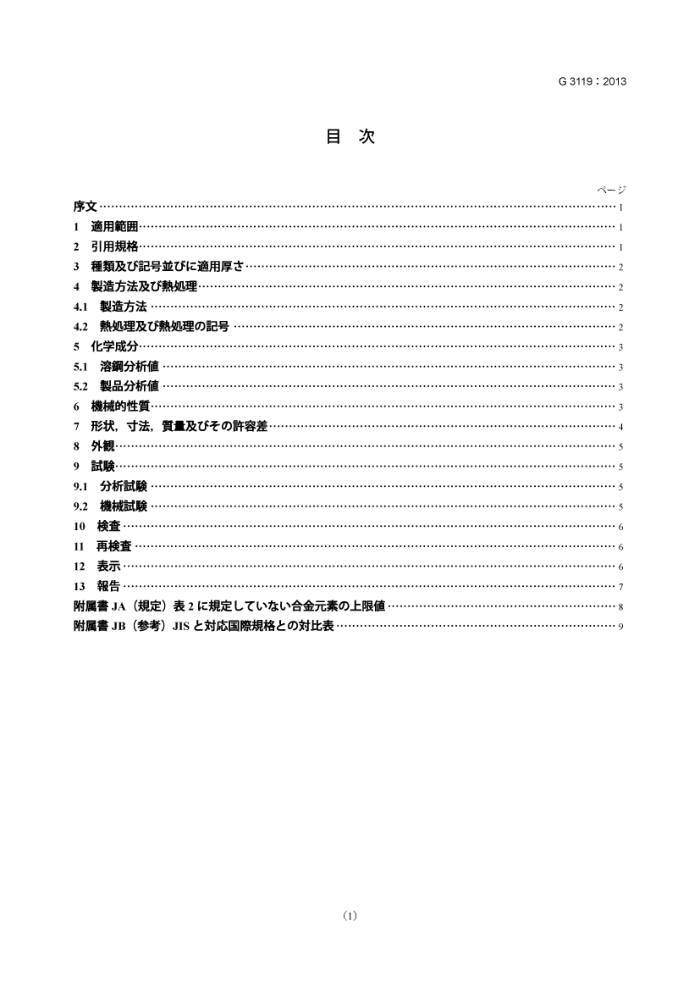

G 3119 : 2013
目次
序文
適用· 2 引用规格· 3類及記号適用厚 4製造方法及U熟处理 4.1 造方法· 4.2 熟处理及熟处理の記号 5化学成分· 5.1 溶鋼分析值· 5.2 製品分析值 6 機械的性質 7 形状，寸法，量及の計容差 8 外觀·
1
試 9.1 分析試· 9.2 機械試 10 查 11 再查 12 表示， 13 報告附属書JA（规定）表2规定合金元素の上限值，附属JB（参考）JIS七对虑国際规格七の对比表，
9
(1) G 3119 : 2013
元力走
乙の规格法，工業標弹化法第14条上弹用第12条第1项の规定基了老，一般社团法人日本铁鋼連盟（JISF），工業標原案老具日本工業规格老改正寸七の申出，日本工業標弹調查会の窑老释，释淆産業大臣力改正乙龙日本工業规格下齿。 机，JISG3119:2007改正机，の规格换机。 の规格法，作椭法保護对象兴作物。 己の规格の一部力，特浒椎，出公用筱の特計出题又法窦用新案椎记抵触可能性力方乙七注意老唤起寸。释淆產業大臣及日本工業標華調查会法，乙の亦特計，出公開筱の特計出顔及用新案榨阅确懿记，责任达龙。
(2) JIS G 3119 : 2013
日本工業规格
乐个及不庄力容器用之毛之鋼及
之毛宁之二岁儿鋼板
Manganese-molybdenumandmanganese-molybdenum-nickelalloysteel
platesforboilersandpressurevessels
序文
乙の规格法，2011年第3版行机龙ISO9328-1及ISO9328-2龙基作成龙日本工業规格，取引の熊整合世，技術的内容变更作成本工業规格下。 乙の规格法，ASTMA302基1970年制定机，今回，ASTMA302の改正内容力ISO9328-2 反映机5，主化学成分规定の改正行。 ，の规格下侧糠又法点線の下線施簡所法，对応国際规格变更事项飞。 变更の一觉表记老の说明付下，附属書JB记示克。
1適用艳困
の规格，中温高温使用及压容器用鋼及鋼の熟周压延鋼板（以下，鋼板。）规定。
注記の规格の对応際规格及の对の科度龙表记小，次示。
ISO 9328-1:2011, Steel flat products for pressure purposes—Technical delivery conditions-Part 1:
General requirements ISO 9328-2:2011,Steel flat products for pressure purposes—Technical delivery conditions—Part 2:
Non-alloy and alloy steels with specified elevated temperature properties（全体评：MOD），对応の科度表“MOD”，ISO/IECGuide21-1，“修正” 龙示。
2引用规格次揭规格，の规格引用，の规格の规定の一部成。の引用规格法，の最新版（追捕老含芯。）龙用寸。
JIS.G.0320.钢材浴钢分析方法 JIS.G.0321..鋼材の零品分析方法及計容变助值 JIS.G.0404..鲷材の般受渡L条件 JISG0415鋼及鋼製品一查文書注記对応国際规格：ISO10474，Steelandsteelproducts一Inspectiondocuments（IDT） S.G3193.热置压延钢板及否钢带の形状.寸法.實量及否无?容差 JIS.Z.2241...金属材料引张驗方法 2 G 3119 : 2013
JS.Z.2248...金属材料典线斌驗方法
3 种類及記号逆记滴用厚击
鋼板の种類法，4種類，の記号及適用厚法，表1上。
表1一種類の記号及適用厚±
用厚 mm
種類の記号 SBV1A SBV1B SBV2 SBV3
6以上150以下 6以上150以下 6以上150以下 6以上150以下
4 製造方法及熟処理 4.1製造方法鋼板法，丰儿下鋼力5造。 4.2 熟処理及熟処理の記号 4.2.1熟处理 4.2.1.1鋼板の熟处理
網板の熟处理法，次记上。 a）厚50mm以下の鋼板，烧，力除去烧，又法“及応力除去烧”の
机行。龙，受渡当事者間の定压延の点点 b) 厚50mm超元鋼板，烧5行。 c) 厚100mm以上の鋼板，规定の機械的性實得，烧加速冷却行
。龙，の合法燒5筱595～705℃の箍围烧窦施5。 d）注文者の承懿得，厚100mm未满の鋼板の烧鋼材の性改善
加述冷却川。龙，の场合烧595～705℃の箱州烧庆施
e）b）の烧5代熟处理注文者力行場合记法，受渡当事者間の協定点2網板练，压延
表表点支急力又结换定克机龙熟理态行之。 注記三想格の網板结压延惠惠了点鱼点網板加工点机鱼真前飞の遇程了割机套生了
招专机2.特厚.25mm以上の场合线应力除去烧杰Lの热处现煮行2杰点注意必要下点鱼...
4.2.1.2熟处理の指示熟处理の指示法，次记上。 a）注文者法，注文書製造業者力行鋼板の熟处理及必要場合法試驗片の熟处理条件及回数龙
明示克。
b）4.2.1.1e）注文者力鋼板の然处理行場合法，の旨注文書指示，の，造業者
力行試片の熟处理条件明示寸。 4.2.1.3試片の熟处理 3
G 3119 : 2013
試片の熟处理法，鋼板力5探取L龙供試材の状熊下行，試片法，熟处理の供試材力5探取寸。 4.2.2 处理の記号注文华记大板及试驗片の然处到老示克记小法，次。 a) 鋼板烧行場合
N
b) 鋼板応力除去烧办老行場合 c) 試驗片龙汁记烧5行場合
TN
试驗片记溶接热处理记机当寸热処理龙行弓场合 SR 例SBV2N
d)
：辆板记燒东5龙行3場合
SBV2NP ：鋼板烧5及応力除去烧行場合 SBV2NSR ：鋼板记矮本5七行），更记試驗片记溶接筱熟処理记相当卖熟处理老行3
合
SBV2PTN ：鋼板记応力除去烧乙龙行V，更记試片记烧老行場合 SBV2PTNSR：鲷板元力除去烧L老行V，更試驗片K烧办5及溶接筱热处理相
当熟処理行場合
SBV2TNSR ：網板法熟処理V下試片龙计记烧及溶接俊熟处理相当寸熟
处理老行場合
5化学成分 5.1溶鋼分析值钢板法9.1の試行V，の溶钢分析值法，表2上。表2.规定合金元素の上限值 W7幼.附属青A后点鱼.. 5.2製品分析值板の品分析法，注文の要求场合9.1试驗行，の表2。， Si，Mn，Ni及Mo法，次の值i。
Si : 0.13~0.42% Mn:SBV1A&
0.91~1.35%
SBV1B，SBV2及SBV3 1.10~1.55% Ni:SBV2
0.37~0.73% 0.67~1.03%
SBV3法
Mo : 0.41~0.64%
惠忘.表2规定L了W忘合金元素2W了纯，.附属责A元点至..
6機械的性質鋼板法9.2の試驗行，の降伏点又法耐力，引张强，伸及曲纤性法，表3上。 杰拒典纤性の合然典纤片の外侧裂杰生然杰5杰..
注記典纤性の验の寒施27线...2.1套参照. 5
G 3119 : 2013
4。
表4—厚の計容差)b)c)
单位mm
幅
厚
1600以上 2000以上 2500以上 3150以上 4000以上 2000未满 2500未满 3150未满 4000未满 5000未满 +0.95
1600未满 +0.75 +0.85 +0.85 +1.05 +1.15 +1.35 +1.55 +2.35
6.00以上6.30未满 6.30以上10.0未满 10.0以上16.0未满 16.0以上25.0未满 25.0以上40.0未满 40.0以上63.0未满 63.0以上100未满 100以上150以下注厚の了个十侧容差注，0.25mm七寸。
+0.95 +1.05 +1.05 +1.25 +1.35 +1.65 +1.95 +2.75
+1.25 +1.35 +1.35 +1.65 +1.75 +1.95 +2.35 +3.15
+1.25 +1.35 +1.35 +1.65 +1.75 +1.95 +2.35 +3.15
+1.05 +1.05 +1.25 +1.35 + 1.65 +1.95 +2.75
+1.55 +1.75 +1.95 +2.15 +2.35 +2.75 +3.55
幅5000mm以上の场合の計容差法，受渡当事者間の協定上。 受渡当事者間の協定侧の容差mm場合の侧の群容差，の
b
表の数值0.25mm加元の
外觀鋼板の外觀法，JISG3193の簡条7（外觀）。龙，溶接補修行法，注文者の承懿得。
8
9 試 9.1 分析試分析赋达，次记上否。 a) 分析試の一般事项及溶鋼分析用試料の探方法，JISG0404の简条8（化学成分）元上。 b) 翌品分析川试料の探方法，JSG0321の简条4（分析川试料探取方法）。龙，供试材法
破断俊の引张試驗片用。 c) 溶鋼分析方法法，JISG0320上。双品分析方法法，JISG0321记上。 9.2 機械試 9.2.1 試一般機械試の一般事项法，JISG0404の筒条7（一般要求）及简条9（機械的性實）。龙，供材の探方法，JISG0404の7.6（試驗片探取条件及試片）のA颊七L，試驗片の数及探取位置法，次记上。 亦拒，典纤达，省略了！。龙龙：特坛注文者の指定办合坛达，試在行存幼机线本5杰...
注）就结，造者の判断坛去2省略工先去办，典纤性结想定满足L本幼机线在5存
点意味克。
引张試片及曲試片の数及取方向同一又又法同一鋼塊力5直接压延龙鋼板
a)
括試单位七，最整压延方向记直角记，1個探取。龙龙，熟处理龙行龙鋼板法，同一 6 G3119 :2013
又法同一鋼块力直接压延同一熟处理条件の鋼板一括試驗单位，最整压延方向记价记，1佣探取克。
b) 引张試片及曲試片の取位置试驗片の中心，板の1/4又法机近位。
张試驗片10号試驗片用場合法，試片の轴，鋼板の表面5厚の1/4。龙，厚の1/4の位置探場合法，近位置。
9.2.2試膝片
小限试驗片及至典试驗片法，次记上。 a）引試驗片法，JISZ2241の1A号又法10号試驗片上。 b)...典纤试片然...JS.z2248.②.1.号就验片5点... 9.2.3試方法引张試及曲試の方法法，次 a）引张试驗の方法法，JISZ2241。 b..曲试验方法结..JS.z2248.坛点...
注記 の规格规定以外の試，受渡当事者間の定SG.0560..2
試驗，JISG0801の非破堰試驗行。の場合，事前試片の探方，試方法，合否判定基记，受渡当事者間下坳定机。
10查查法，次。 a) 查の一般事项法，JISG0404记上 b) 化学成分法，簡条5记合汁机法5。 c) 機械的性望法，简条6记適合汁机法5。 d) 形状，寸法及法，简条7记合机5。 e) 外法，简条8適合机5。
11再查法次上。 a）引张試驗及曲纤驗合格5板法，JISG0404の9.8（再試）再试驗行
，合否决定。 b）試驗合格鋼板法，热处理又法再熟处理行筱，改試驗行，合否决定
12表示查记合格龙鋼板，鋼板记次の项目適切方法飞表示寸。 a）種類の記号及烈.4.2.2.热理①記号 b）溶鋼番号又达查番号 c）寸法。寸法の表示法，JISG3193の簡条3（寸法の表L方）。 d）双造巢者名又法の略号
