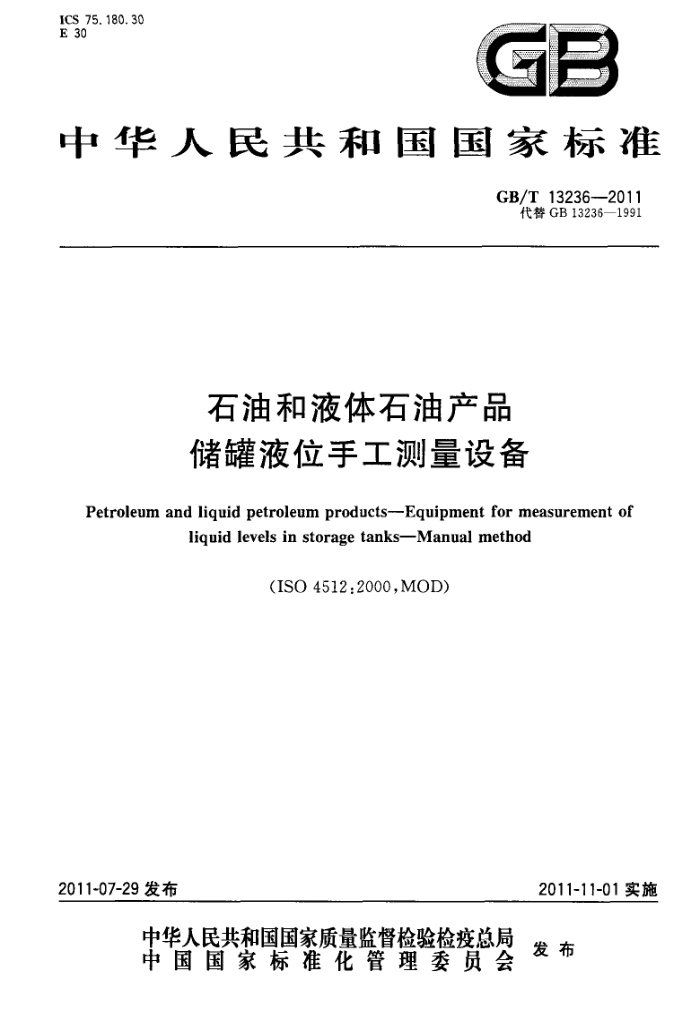

ICS 75. 180. 30 E 30
I E
蓝
中华人民共和国国家标准
GB/T 13236--2011
代替GB13236-—1991
石油和液体石油产品储罐液位手工测量设备
Petroleum and liquid petroleum products---Equipment for measurement of
liquid levels in storage tanks-Manual method
(IS0 4512:2000,MOD)
2011-11-01实施
2011-07-29 发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 13236—2011
目 次
前言范围
T
1
2 规范性引用文件 3 术语和定义
通则 5 尺带 6 卷尺架
4
-
测深尺碗 8 测空尺 9 测水尺· 10 界面指示膏 11 便携式电子计量装置（PEGDs） 12 蒸气闭锁阀 13 深杆和测空杆
7
9
10 12 13 14 15
1
+.
.
GB/T 13236---2011
前言
本标准修改采用ISO4512：2000《石油和液体石油产品储罐中的液位测量设备手工法》（英文版)。
本标准根据ISO4512：2000重新起草。 考虑到我国的国情，在采用ISO4512:2000时，本标准做了下列技术性修改：
按照我国标准的编写要求，在范围一章中增加“本标准适用于手工液位测量设备的设计、制造和使用选型。”；由于标准中引用了 GB/T8927、GB/T 13894和ISO4269,因此增加这三个标准作为规范性引用文件；考到我国不确定值的表述方法，删除全文中所有不确定度数值前的“士”；考虑我国误差值的表述方法，在全文中误差数值前没有“土”的增加“土”；删除5.9中的第2段，理由是在油品液位测量时，多使用长距离的尺子，而且考虑到长度尺的刻制原理，在小距离内的误差一般较小，否则长距离的精度也无法达到。 为适合实际使用的情况，将5.9中最后一段的最后一句修改为“当按标准张力制造或校准的尺带在不同的张力下使用时,可能需要进行长度修正。” 一考虑到尺带和尺蛇的连接可能为可拆卸连接，为避免误接其他尺砭，在5.10标识中增加“c）系列号”,在7.8标识中增加"b)系列号（与尺带一致)"；为确保测水尺的触底感觉、连接尺带的垂度和测水尺顺利沉人油中，在第9章中增加关于测水尺质量的相关内容，有关章条编号作相应调整； -为对应“按体积单位刻度的测量杆”的编写格式，将13.5.1测深杆”修改为“13.5.1按长度单位刻度的测量杆”；同时将原来的13.5.1、13.5.2、13.5.3、13.5.3.1和13.5.3.2修改为 13. 5. 1.1、13. 5. 1.2、13. 5. 2、13. 5. 2. 1 和 13. 5. 2. 2, 为适合我国使用，删除原13.5.2第一段中的“而且相当于相关标定表的起始位置。将最大体积标注在横向条块的附近。”
为便于使用，本标准还做了下列编辑性修改；
删除参考文献；一在第5.1.1条增加“注：尺带与尺碗的连接既可以是可拆卸的，也可以是固定的。尺带与测空
尺或测水尺连接，可更方便地测量空高和水高。”；在了.4的最后增加“注：当尺带通常连接较重的测深尺时，可以考虑调整尺带制造和校准的标准张力，但校准的准确度要求不变。”；
本标准代替GB13236一1991《石油用量油尺和钢围尺的技术条件》。 本标准与 GB 13236—1991 的主要技术变动为：
将原来的强制性标准改为推荐性标准；标准名称由“石油用量油尺和钢围尺的技术条件”修改为“石油和液体石油产品储罐液位手工测量设备”；删除了石油用钢围尺的技术内容（1991版的标准名称、第1章和第4章）；修改了量油尺带抗拉强度的技术要求（1991版的3.2.1；本版的5.3)；取消了量油尺I级和Ⅱ级的准确度分级，改用30m长度内的最大允许刻度误差代替（1991版的3.7;本版的5.9）。
m GB/T 13236—2011
-增加了可以测量液位和温度的多功能便携式电子计量装置，同时也增加了测深杆、測空杆、界面检测音和蒸气闭锁阀等其他液位测量设备和配套技术（本版第10章、第11章，第12章和第13章）。
本标准由全国石油产品和润滑剂标准化技术委员会（SAC/TC280)提出。 本标准由全国石油产品和润滑剂标准化技术委员会石油静态和轻烃计量分技术委员会（SAC/
TC 280/SC 2)归口。
本标准负责起草单位：中国石油化工股份有限公司石油化工科学研究院。 本标准参加起草单位：哈尔滨市永恒计量仪器有限责任公司、无锡腾达冷轧薄型带钢厂。 本标准主要起草人：魏进祥、杨淑敏、李易诞、岳伟东。 本标准代替标准的历次版本发布情况为：
GB 13236—1991.
IV
GB/T 13236--2011
石油和液体石油产品储罐液位手工测量设备
1范围
本标准规定了手工测量储罐或其他储油容器内石油和液体石油产品液位或相应体积所需设备的种类和技术条件。
本标准适用于手工液位测量设备的设计、制造和使用选型。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB3836.4爆炸性气体环境用电气设备第4部分：本质安全型i”（GB3836.4-2000，eqv IEC 60079-11:1999)
GB/T8927石油和液体石油产品温度测量手工法GB/T8927--2008,1SO4268:2000,MOD） GB/T13894石油和液体石油产品液位测量法（手工法） ISO1998（所有部分）石油工业　术语 ISO4269石油和液体石油产品油罐液体标定法容积式流量计增量法
3术语和定义
ISO1998（所有部分)确立的以及下列术语和定义适用于本标准。
3. 1
标定表 calibration table 罐表 tank table 罐容表 tank capacity table 自测深基准板和/或计量参照点测量的液位高度与罐内容量或容积的对应表格。 注：对于油船，一般称为舱容表。
3.2
实高dip;innage 测深基准板以上的罐内液体高度。
3.3
测深杆dip-rod ;dip-stick 按体积或长度单位刻度的木质或其他材质的刚性杆，通过它可以测量按深度标定的小型罐内的液
体数量。 3.4
尺带 dip-tape 采用测深或测空方式直接或间接测量罐内油高或水高所使用的标有刻度的钢带。
3. 5
测深尺蛇dip-weight 连接到尺带下端，质量能保持尺带铅垂，形状便于穿透基准板上残存油泥的重物。
1 GB/T 13236--2011
3. 6
测深基准点 dipping datum-point 测深尺碗在测深期间接触到的罐底或底部基准板上的点，由该点可以测量油深和水深。也称检尺
零点。 3.7
游离水 free water 不同于油中的溶解水或悬浮水，以单独一层存在于罐内的水（通常存在于罐底）。
3.8
计量 gaugehatch 在油罐顶部为测深、测空、测温和/或取样而设立的开口。 注：当计量操作在密闭或受限条件（通过蒸气闭锁阀)下进行时，可使用“计量点”的定义。
3.9
计量 gauging 为确定罐内液体数量而进行所有必要测量的过程。 注：本标准的计量仅指液位测量。
3. 10
计量参照点 gauging reference point 参照计最点 reference gauge point 上基准 upper datum 上参照点 upper reference point 清晰标记在计量口、蒸气闭锁阀或指示牌（定位于计量口上方或下方）上的点，由此指示进行实高和
空高测量的位置。 3. 11
标识 identification marks 在尺带或尺架上记录尺带校准温度和张力等的符号。 注：还可能包括尺长和/或符合本国家标准的其他符号。
3. 12
量油尺 master dip-tape 由具有资质的实验室校准合格，溯源至国家长度基准的具有已知精度的尺带和尺蛇的组合体。
3. 13
便携式电子计量装置 portable electronic gauging device PEGD 采用电子或电传感器测量液位、温度和/或油水界面的便携式设备。 注：这种计量装置可以真有如上单一或者多个计量功能，有些仪表还可以测量密度等其他参数。
3.14
压力罐 pressure tank 为在高于大气压力下运行而设计的储罐。 注：这种通常被分成两种类型：
低压罐，储存常温下为液体的挥发性产品；高压罐，储存液体在常温常压下通常为气体。
3. 15
示油 膏 ullage paste;product-finding paste; gasoline-finding paste 当计量产品无法在计量装置上留下清晰液痕时，为便于在尺带、测深杆、测空尺或测空杆的刻度上
2
GB/T 13236--2011
读取液位所使用的膏状物。 3. 16
参照离度 reference height 参照计量高度reference gauge height 计量参照点相对测深基准点的高度。 注：也称为检尺口总高或检尺点总高。
3. 17
空高ullage 计量参照点到油面的垂直距离。
3.18
测空 ullage hatch; ullage port; ullage plug 通常为配备重型盖子的手工计量口。
3. 19
测空杆ullage-rod; ullage-stick 按长度单位或体积单位刻度的木质或其他材质的刚性杆，用它可以测量主要按空高标定的小型罐
内液体数量。
注：俗称丁字尺。 3. 20
测空尺 ullage-rule 在某些不便于获取尺带液痕的场合，例如计量黏稠的、蜡状的或需要加热的油品，为方便测量空高
而连接到尺带上的刻度尺。 3.21
蒸气闭锁阀 vapour lock valve 安装到蒸气密闭罐或压力罐的顶部，允许在没有压力损失的情况下进行手工计量和/或取样操作的
装置。 3. 22
蒸气密闭罐vapour-tight tank 结构应承受比大气压略高的压力，计划主要用于储存挥发性液体（如汽油)的油罐。
3.23
水高 water bottom;water dip 油罐底部游离水的高度。
3.24
示水膏 water-finding paster 所含化学物质在接触水时可以改变颜色的嵩状物。 注：这种膏状物在涂到测水尺或量油尺上时，可以指示内游离水的高度。
3.25
测水尺 water-finding rule 连接到尺带上，与示水膏组合使用来测量罐内游离水高度的刻度尺。
4通则 4.1对于测量设备的任一部分，如尺带、测深尺蛇或测空尺，如果需要校准（或检定）证书，则应从有资质的权威机构获得并溯源至相应的国家标准。在95%的置信范围内，参比标准的最大不确定度不应超过本标准规定的最大允许误差值（5.9）。
3 GB/T 13236--2011
4.2经过修理的设备不应再用于参比目的，但是如果经过有资质的权威机构检验，而且确认符合本标准的规定，则可以用于其他目的。 5尺带 5.1 概述 5.1.1尺带应与第 7、8、9章描述的测深尺蛇、测空尺或测水尺组合使用（见图 1）,面且应卷绕到配有手柄的卷尺架内的尺鼓上（见图2）。
在运输或储存期间，建议将测深尺蛇、测空尺蛇和测水尺从尺带上卸下来，以避免连接点处尺带的经常弯曲以及由此引起的尺带断裂。
注：尺带与尺碗的连接既可以是可拆卸的，也可以是固定的。尺带与测空尺或测水尺连接，可更方便地测量空高和
水深。
单位为毫米
P a
1
F 111
RET
00F
TTWTT"
图1尺带配不同尺碎的实例
