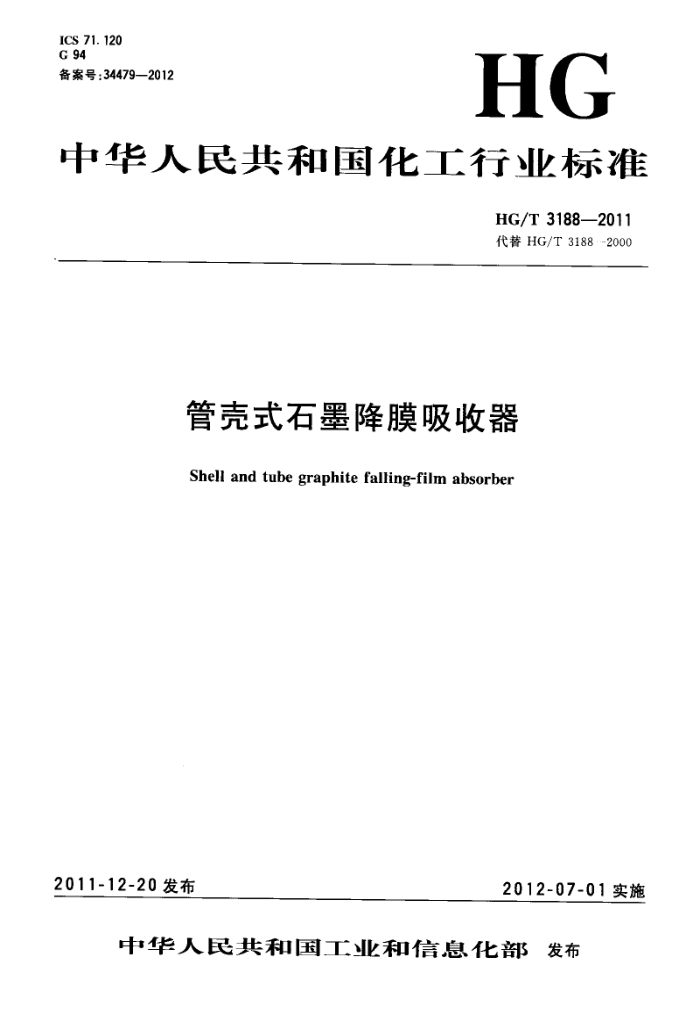

ICS 71. 120 G 94 备案号：34479—2012
HG
中华人民共和国化工行业标准
HG/T 3188—2011 代替HG/T3188·-2000
管壳式石墨降膜吸收器
Shell and tube graphite falling-film absorber
2011-12-20发布
2012-07-01实施
中华人民共和国工业和信息化部发布 HG/T3188—2011
前 言
本标准代替HG/T3188一2000《管壳式石墨降膜吸收器》。 本标准与HG/T3188--2000相比主要变化如下：
基于引用标准的更新，对本标准所引用条款作相应的改动；：一对部分管口通径和相应连接尺寸、连接方式进行了调整；
-增加了DN1200mm~DN1500mm的规格系列。 本标准由中国石油和化学工业联合会提出。 本标准由全国非金属化工设备标准化技术委员会归口。 本标准起草单位：南通扬子江石墨设备有限公司、南通三圣石墨设备科技股份有限公司、天华化工
机械及自动化研究设计院。
本标准主要起草人：张新琴、冯圣君、白网荣、高彭章、吴建飞、侯一兵。 本标准所代替标准的历次版本发布情况为：
HG/T3188—1980; HG/T 3188- 2000。
I HG/T 3188—2011
管壳式石墨降膜吸收器
1范围
本标准规定了管壳式石墨降膜吸收器的分类、要求、试验方法、检验规则和标志、包装、运输的要求，本标准适用于管壳式石墨降膜吸收器。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注明日期的引用文件，其最新版本适用于本标准。
HG/T2059--2004不透性石墨管技术条件 HG/T2370-2005石墨制化工设备技术条件 HG/T20592—2009 钢制管法兰(PN系列) JB/T4712.3-2007 容器支座 第3部分：耳式支座 JB/T4735 钢制焊接常压容器
3产品分类
3
3.1本产品按下封头的结构不同分为I型与Ⅱ型，I型为浸渍石墨封头，Ⅱ型为钢制衬胶封头。结构形式见图1。 3. 2 2主要结构尺寸见表1。 3. 3 系列参数见表2。 3.4 管口尺寸见表3。
1 HG/T3188—2011
27
i50
T
C
2
型
f,h,s,b (b')
(a)
用
支座；筒体；
上封头； 2 挡液环；
6- 2
8 折流板；
溢流管；固定管板；
3- 4-
浮动管板； 1下封头
9
5 吸收管；
图1管壳式石墨降膜吸收器
2 HG/T 3188—2011
4要求 4.1设计 4.1.1设计温度：壳程不大于60℃，管程170℃。 4.1.2设计压力：壳程0.3MPa，管程0.05MPa。 4.2材料 4.2.1石墨块材和石墨粘接剂的物理力学性能应符合HG/T2370一2005中4.1的规定。不透性石墨管的物理力学性能应符合HG/T2059一2004中4.4的规定。 4.2.2钢制件应符合JB/T4735的规定。 4.3制造 4.3.1管壳式石墨降膜吸收器的制造除了应符合HG/T23702005中4.3规定外，还应符合图纸要求。 4. 3. 2 设备组装后的垂直度不大于设备总高度（H)的0.2%，且不得大于10mm。 4.3.3溢流管组装必须与管板上平面垂直，V形切口必须在同一水平面上，高度偏差不得大于0.5mm。 5试验方法 5.1石墨块材、石墨粘接剂和不透性石墨管的物理力学性能试验方法应符合HG/T23702005中 6.1.4的规定。 5.2管壳式石墨降膜吸收器组装完毕后按HG/T2370一2005中6.3.1的规定以1.25倍设计压力进行水压试验，保压30min不渗漏为合格。 6检验规则
管壳式石墨降膜吸收器的检验规则应符合HG/T2370一2005第6章的规定。 7标志、包装、运输、贮存
管壳式石墨降膜吸收器的标志、包装、运输、贮存应符合HG/T2370--2005第7章的规定。
5 中华人民共和国化工行业标准管壳式石墨降膜吸收器
HG/T3188:-2011 出版发行：化学工业出版社
（北京市东城区青年潮南街13号邮政编码100011）
化学工业出版社印刷厂
880mm×1230mm1/16印张K 字数11千字
2012年3月北京第1版第1次印刷
书号：155025·1086
购书咨询：010-64518888 售后服务：010-64518899
网址：http：//www.cip.com.cn
凡购买本书，如有缺损质量问题，本社销售中心负责调换。 定价：10.00元
