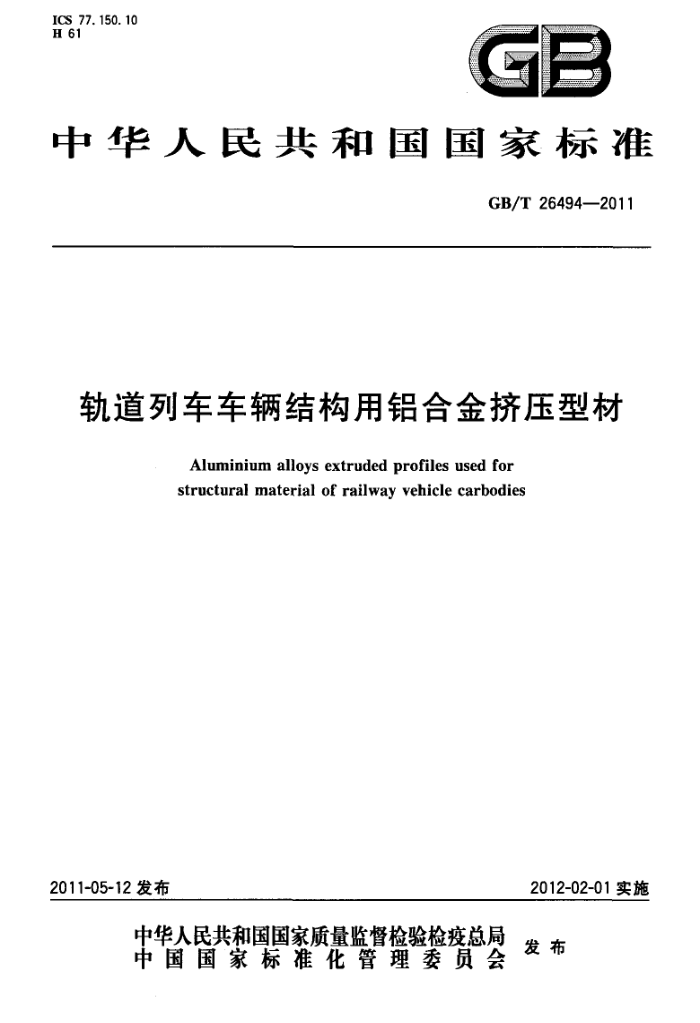

ICS 77.150.10 H 61
GB
中华人民共和国国家标准
GB/T26494—2011
轨道列车车辆结构用铝合金挤压型材
Aluminium alloys extruded profiles used for structural material of railway vehicle carbodies
2012-02-01实施
2011-05-12发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T26494—2011
前言
本标准由全国有色金属标准化技术委员会（SAC/TC243)归口。 本标准负责起草单位：龙口市丛林铝材有限公司、吉林麦达斯铝业有限公司、山东南山铝业股份有
限公司。
本标准参加起草单位：西南铝业（集团)有限公司、辽宁忠旺集团有限公司、福建省南平铝业有限公司、福建省闽发铝业股份有限公司、山东究矿轻合金有限公司。
本标准主要起草人：张培良、王嘉欣、苏振佳、王立臣、杨军祖、王兆彬、李瑞山、朱风琴、何则济、 黄长远、王玉刚。
H GB/T26494--2011
轨道列车车辆结构用铝合金挤压型材
1范围
本标准规定了轨道列车车辆结构用铝合金挤压型材的要求、试验方法、检验规则和标志、包装、运输、贮存及质量证明书与合同（或订货单）内容。
本标准适用于高速列车、地铁列车、城轨列车等轨道列车车辆结构用铝合金挤压型材（以下简称型材）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T228金属材料室温拉伸试验方法 GB/T231.1金属材料布氏硬度试验第1部分：试验方法 GB/T232金属材料弯曲试验方法 GB/T1031 产品几何技术规范（GPS）表面结构轮廊法表面粗糙度参数及其数值 GB/T3075 金属材料疲劳试验轴向力控制方法 GB/T3190 变形铝及铝合金化学成分 GB/T 3199 铝及铝合金加工产品包装、标志、运输、贮存 GB/T3246.1 变形铝及铝合金制品显微组织检验方法 GB/T3246.2 变形铝及铝合金制品低倍组织检验方法 GB/T6892 一般工业用铝及铝合金挤压型材 GB/T 7999 铝及铝合金光电直读发射光谱分析方法 GB/T14846一2008铝及铝合金挤压型材尺寸偏差 GB/T16865 变形铝、镁及其合金加工制品拉伸试验用试样 GB/T17432 变形铝及铝合金化学成分分析取样方法 GB/T20975（所有部分）铝及铝合金化学分析方法
3要求
3.1产品分类 3.1.1牌号及状态
型材的合金牌号及供货状态应符合表1的规定。
表 1 合金类别 1 I
供货状态 H112 H112
合金牌号 5052 5754,5083
1 GB/T 26494—2011
表1(续) 合金类别
合金牌号 6A01、7003、7B05 6005,6005A,6008
供货状态 T5 T4,T6 T4、T5,T6 T1、T4、T5、T6
1 1 1 1 1 Ⅱ
6060 6063
T6 T6
6106,6061,6082 7005,7020
注：Ⅱ类为2XXX系、7XXX系合金及含镁量平均值大于或等于3%的5XXX系合金型材，I类为除ⅡI类外的其
他型材。
3.1.2 标记示例
型材标记按产品名称、合金牌号、状态、规格及标准编号的顺序表示。标记示例如下： a） 用6A01合金制造的供货状态为T5、型材代号为SFE01-027XC的高速列车（EMU)型材，标
记为：列车型材 f6A01-T5SFE01-027XCGB/T26494—2011
b）用6005A合金制造的供货状态为T6、型材代号为2037400005的地铁列车型材，标记为：
地铁型材 6005A-T62037400005GB/T26494—2011
3.2化学成分
6008合金的化学成分应符合表2的规定，其他合金的化学成分应符合GB/T3190的规定。各种合金中Wp≤0.01%。
表 2
化学成分（质量分数)/%
其他单个 合计
牌号
Al
Fe Cu Mn Mg Cr Zn
Si
Ti
V
6008 0.50~0.9≤0.35≤0.30≤0.300.40~0.7 ≤0.30 0.200.05~0.20≤0.100.05 ≤0.15 余量
3.3 尺寸偏差
3.3.1 横截面尺寸
型材横截面的壁厚、非壁厚尺寸及角度允许偏差应符合双方签定的型材图样规定。图样上未标注偏差但能直接测量的尺寸或角度，其允许偏差应符合GB/T14846一2008中普通级的规定。 3.3.2长度
定尺供应的型材，其长度允许偏差为十20mm，需方有特殊要求时，由供需双方协商决定，并在合同 (或订货单)中注明。 2 GB/T26494—2011
3.3.3切斜度
型材端头应切齐，其切斜度应符合表3的规定，需方有特殊要求时，由供需双方协商决定，并在合同（或订货单）中注明。
表 3
切斜度/(")
型材最大宽度(W)/mm
≤150.00 >150.00~400.00
3 2 1
>400.00
3.3.4平面间隙
平面间隙应符合表4的规定见图1、图2。需方有特殊要求时，由供需双方协商决定，并在图样或合同(或订货单)中注明。
表 4
单位为毫米
平面间隙，不大于
型材类别
测量部位
宽度大于100mm时，在任意100mm宽度上
整个宽度上
型材平面宽度(W,)上
0.4%×W,
实心带加强筋或挂接口
实心 的型材(如图1所示） 型材加强筋间的平面宽度（W，）上 0.6%×W
0. 7 0. 5
型材挂接口平面宽度（W，）上 0.4%×Ws
型材
其他
GB/T14846—2008的普通级
型材平面宽度(W,)上型材平面宽度(W)上
0. 6%×Wl
宽度（W，）大于300.00mm
空心 的空心型材（如图2所示） 型材筋间平面宽度（W）上 0.8%×W2 型材
0. 80
其他
型材平面宽度(W,)上
GB/T14846—2008的高精级
工 52 52
工T
W2
_Ws
Ws
图 1
3 GB/T 26494—2011
Wi
W
图2
3.3.5 曲面偏差 3.3.5.1 曲面间陈
型材的曲面间隙应符合表5的规定。
表 5
单位为毫米
曲面弦长曲面兹长≤25 曲面弦长>25
整个弦长（W）上的曲面间隙（X）
任意25mm弦长上的曲面间
≤0.13 ≤WX0.6%
0.13
3.3.5.2 曲线轮廓公差
需方要求采取轮廊投影仪检测曲面偏差时，应在图样或合同（或订货单）中注明。型材横截面曲线与图样规定的理论曲线的偏差应在表6规定的允许公差范围内（如图3所示）。
X
图 3 表 6
单位为毫米
外接圆直径 ≤30 >30~60 >60~90 >90~120 >120~150
曲线轮廊公差（C），不大于
0. 30 0. 50 0.70 1. 0 1. 2
4 GB/T26494—2011
表6（续）
单位为毫米
外接圆直径 >150~200 >200~250 >250~300 >300~400 >400~500 >500~800
曲线轮廓公差（C)，不大于
1. 5 2. 0 2. 5 3. 0 3. 5 4. 0
3.3.6扭拧度
型材在任意1m长度上的扭拧度应不大于1mm。长度6m时，全长上的扭拧度应不大于 4mm；长度>6m时，全长上的扭度应不大于6mm。 3.3.7纵向弯曲度 3.3.7.1 宽面弯曲度
长度≤4.5m的型材，其任意1m长度上的宽面纵向弯曲度应不大于1mm，全长L上的宽面纵向弯曲度应不大于1×Lmm；长度>4.5m的型材，其任意1m长度上的宽面纵向弯曲度应不大于 1mm，全长上的宽面纵向弯曲度应不大于8mm。 3.3.7.2窄面弯曲度
型材任意2m长度上的窄面弯曲度应不大于1mm。定尺长度≤6m时，其全长上的窄面弯曲度应不大于2mm；定尺长度于>6m时，其全长上的窄面弯曲度应不大于4mm。 3.3.8其他要求
型材其他尺寸偏差应符合GB/T14846一2008的规定。 3.4室温纵向拉伸力学性能
室温纵向拉伸力学性能应符合表7的规定。
表 7
抗拉强度 规定非比例延伸强度 断后伸长率/%
型材类别
横截面积/ R./(N/mm) Rpo.2/(N/mm*) A Aso mm cm2
牌号 状态
壁厚/mm
不小于 70 80 125 205 175
15 13 14 12 12 10
170 180 270 245 225
5052 H112 5754 H112 5083 H112
-
≤25,00
-
-
8 8 5
≤6.00 >6.00~12.00
6A01
T5 GB/T26494—2011
表7（续）
抗拉强度 规定非比例延伸强度 断后伸长率/%
牌号 状态 型材 壁厚/mm 横截面积/ Rg/(N/mm) Rpo.2/(N/mm*) A As50 mm
cm2
类别
不小于 90 90 225 215 200 215 200 200 90 90 225 215 215 200 60 120 100 150 140 240 240 60 55 65 130 110 170 160 250 260 245 235
实心空心
≤25.00 ≤10.00 ≤5. 00 >5.00~10.00 >10.00~25.00
15 13 15 13
180 180 270 260 250 255 250 250 180 180 270 260 255 250 120 160 140 190 170 260 260 120 110 130 175 160 215 195 290 310 285 275
一
T4
6 6 6 6 6
- 一 80
6005 6005A
实心
T6
≤5.00 >5.00~15.00 ≤10.00 ≤10.00 《10.00
空心
00 8 6 15 13 15 13
6106
T6
实心空心实心
T4
≤5.00 >5.00~10.00
6 6
8 8 8 6 8 6 16 14 - 6 8 6
6008
T6
≤5.00 >5.00~10.00
空心一
T4
≤25.00 N5.00
一
-
T5
6060
>5.00~25.00
6
≤3. 00 >3.00~25.00
一 8 6
T6
≤5. 00 >5.00~25.00 ≤12.00 >12.00~25.00 ≤25.00
7
6061
T6
10 8
12 12
一 - 14 12 一 6 7
T1
T4
≤3.00 >3. 00~25.00
6063
T5
5
- 6
≤10.00 >10,00~25.00
T6
6 6
8 一 10 8 - 10 一
八5.00 >5.00~15.00
6082 T6
≤12.00 >12.00~25.00
一
7003 T5
10
6
