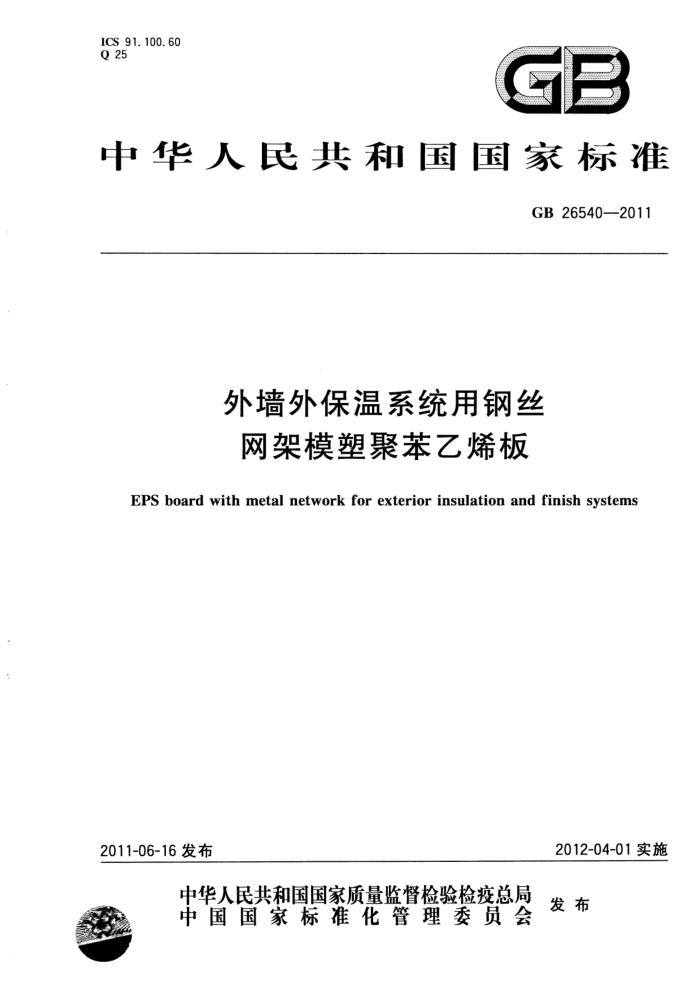

ICS 91.100.60 Q 25
CE
中华人民共和国国家标准
GB26540—2011
外墙外保温系统用钢丝网架模塑聚苯乙烯板
EPs board with metal network for exterior insulation and finish systems
2012-04-01实施
2011-06-16发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB265402011
前言
本标准第6章中6.3.8钢丝直径及6.4性能为强制性，其余为推荐性。 本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国绝热材料标准化技术委员会（SAC/TC191)归口。 本标准主要起草单位：中国绝热节能材料协会。 本标准参加起草单位：上海中吉机械制造有限公司、华声（天津)国际企业有限公司、山东龙新建材
股份有限公司、山西钰塑科贸有限公司、太原万众源新型墙材有限公司、上海奇艾新型墙体材料有限公司、山东汇金彩钢有限公司、上海光普机械制造有限公司、贵州新型保温材料厂、佳木斯龙华建材有限公司、沈阳市嘉和网板厂、天津市盛强建筑材料有限公司、吉林省敦化市翔宇钢丝网架水泥聚苯夹芯板有限公司、青岛兴福源节能工程有限公司。
本标准主要起草人：胡小媛、张德信、高凯良、高钊、耿相军。
I GB26540—2011
外墙外保温系统用钢丝网架模塑聚苯乙烯板
1范围
本标准规定了外墙外保温系统用钢丝网架模塑聚苯乙烯（以下简称EPS)板的定义、分类与标记、 要求、试验方法、检验规则、标志、包装、运输和储存。
本标准适用于以工厂自动化设备生产的双面或单面钢丝网架为骨架，EPS为绝热材料，用于现浇混凝土建筑、砌体建筑及既有建筑外墙外保温系统的钢丝网架EPS板。其他种类的绝热材料钢丝网架板可参照本标准执行。
2规范性引用标准
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T4132绝热材料及相关术语 GB/T6343泡沫塑料和橡胶表观密度的测定 GB8624一1997建筑材料燃烧性能分级方法 GB/T10801.1绝热用模塑聚苯乙烯泡沫塑料 GB/T13475绝热稳态传热性质的测定标定和防护热箱法 JC907混凝土界面处理剂 QB3897—1999镀锌电焊网 YB/T126 6钢丝网架夹芯板用钢丝
3术语和定义
GB/T4132确立的以及下列术语和定义适用于本文件。
3. 1
腹丝penetratingwire 穿人绝热材料与网片焊接的钢丝。
3. 2
非穿透型单面钢丝网架EPS板 incomplete penetration one sided metal network EPS board 以单面钢丝网片和焊接其上的未穿透EPS板的腹丝为骨架，以阻燃型EPS板为绝热材料构成的
网架板。 3. 3
穿透型单面钢丝网架EPS板 penetratingonesidedmetal networkEPSboard 以单面钢丝网片和焊接其上的穿透EPS板的腹丝为骨架，以阻燃型EPS板为绝热材料构成的网
架板。 3. 4
穿透型双面钢丝网架EPS板penetratingdouble-sidedmetalnetworkEPSboard 以之字条型腹丝或斜插腹丝和焊接其上的双面钢丝网片为骨架，以阻燃型EPS板为绝热材料构成
1 GB26540—2011
的网架板。 3. 5
界面处理剂interfacetreatingagent 由水泥、高分子材料组成喷涂于钢丝网架EPS板表面的，可提高钢丝网架板与找平层粘结性和
EPS板的阻燃性的材料。
4分类和标记
4.1分类
按腹丝的穿透形式分为： FCT-非穿透型单面钢丝网架EPS板； CT-穿透型单面钢丝网架EPS板； Z-穿透型双面钢丝网架EPS板。
4.2标记
产品应按以下方式进行标记：产品名称-分类-燃烧性能分级-长度×宽度×厚度-标准号。 其中：产品名称一外墙外保温用钢丝网架EPS板，标记为WGJ。 板材长度、宽度和厚度以mm为单位。 示例：长度为2700mm、宽度为1200mm、网架板厚度为50mm，燃烧性能分级为A级的穿透型单面钢丝网架
EPS板可标记为：
WGJ-CT-A-2700×1200×50-GB 26540
5 5原材料
5.1钢丝
应符合YB/T126的要求。 2模塑聚苯乙烯泡沫塑料
5.2
EPS密度不应小于18kg/m，尺寸稳定性不大于0.5%，导热系数小于等于0.038W/（m·K），阻燃型，其余性能应符合GB/T10801.1类别Ⅱ的要求。 5.3界面处理剂
应符合JC907混凝土界面处理剂P类I型的规定。
6要求
6.1外观质量
外观质量应符合表1规定。
2 GB26540—2011
表1外观质量
项目外观
要 求
界面处理剂涂数均匀，不得有漏涂或漏喷，与钢丝和EPS板附着牢固，干擦不掉粉；板面平整，不得有明显翘曲、变形；EPS板不得掉角、破损；焊点区以外的钢丝不允许有锈点
EPS板对接
板长3000mm范围内EPS板对接不得多于两处，且对接处需要用胶粘剂粘牢
6.2 规格尺寸及允许偏差
规格尺寸及允许偏差应符合表2规定。其他规格由供需双方商定。
表2规格尺寸及允许偏差
单位为毫米
项目长度宽度 EPS板厚度
规 格 ≤3 000 1 200 40、50、80、100 50、60、90、110 50、60、90、110 50、60、90、120
允许偏差 ±5 ±5 ±2 ±3 ±3 ±4 ≤10
非穿透型FCT
CT z
网架板厚度
穿透型
两对角线差
6. 3 腹丝及钢丝网片 6.3.1 钢丝网片距EPS板距离
钢丝网片纬向钢丝外缘距EPS板凸面的距离应为10mm，偏差不得大于士2mm。 6.3.2 腹丝穿透EPS板露出长度（CT)
穿透型单面钢丝网架EPS板（CT)腹丝穿透EPS板露出长度应为40mm，偏差不得大于士3mm。 6.3.3腹丝未穿透EPS板（FCT)厚度
非穿透型单面钢丝网架EPS板(FCT)腹丝未穿人EPS板的厚度应小于等于EPS板厚的1/3。 6.3.4钢丝挑头 6.3.4.1板边钢丝挑头
钢丝网片板边钢丝挑头应小于等于6mm。 6.3.4.2 腹丝挑头
腹丝露出钢丝网片挑头应小于等于5mm。
3
