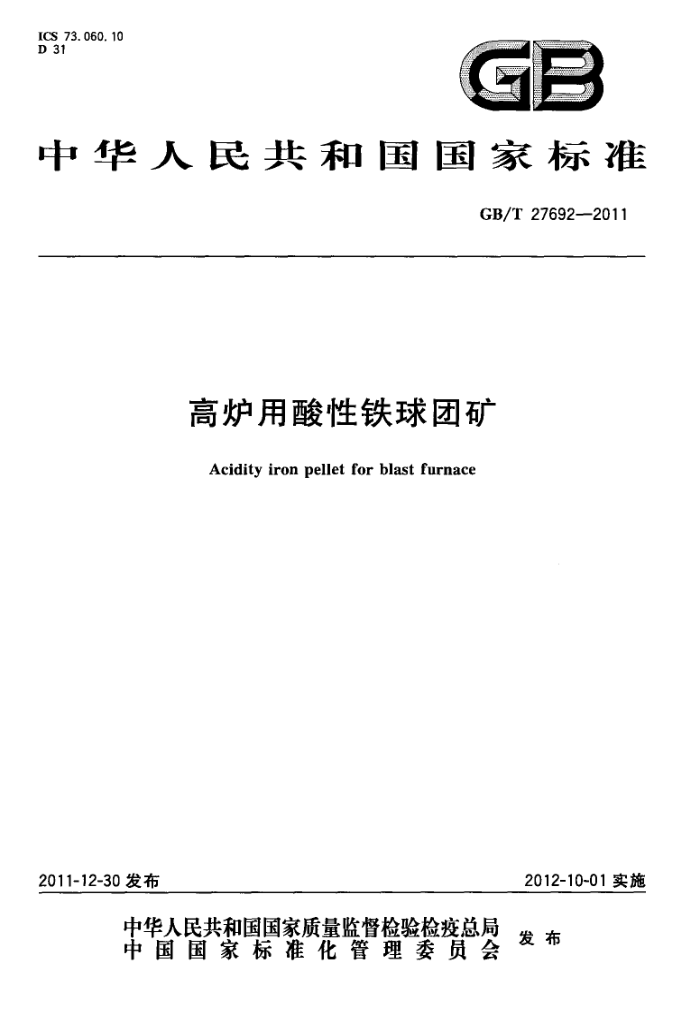

ICS 73.060.10 D 31
GB
中华人民共和国国家标准
GB/T27692--2011
高炉用酸性铁球团矿
Acidity iron pellet for blast furnace
2011-12-30 发布
2012-10-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准花管理委员会 发布 GB/T 27692—2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国钢铁工业协会提出。 本标准由全国铁矿石与直接还原铁标准化技术委员会（SAC/TC317)归口。 本标准起草单位：武汉钢铁（集团)公司、上虞市宏兴机械制造有限公司、冶金工业信息标准研究院、
首钢总公司。
本标准主要起草人：杨志泉、李志祥、甄彩玲、白汉芳、张树华、祁超英、董汉东、张关来、陈良、陈自斌、 黄东辉。
H GB/T27692—2011
高炉用酸性铁球团矿
1范围
本标准规定了高炉用酸性铁球团矿的术语和定义、技术要求、试验方法、检验规则、包装、运输和质量证明书。
本标准适用于用铁精矿或铁矿粉生产的高炉用酸性铁球团矿（简称铁球团矿，下同）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件，凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1361 铁矿石分析方法总则及一般规定 GB/T6730.5 铁矿石全铁含量的测定 三氯化钛还原法 GB/T6730.9 铁矿石 硅含量的测定硫酸亚铁铵还原-硅钼蓝分光光度法 GB/T6730.11 铁矿石 铝合金的测定EDTA滴定法 GB/T6730.17 铁矿石化学分析方法燃烧碘量法测定硫量 GB/T6730.18 铁矿石 磷含量的测定钼蓝分光光度法 GB/T 6730.62 铁矿石 钙、硅、镁、钛、磷、锰、铝和钡含量的测定 波长色散X射线荧光光谱法 GB/T10322.1 铁矿石 取样和制样方法 GB/T10322.7 铁矿石 粒度分布和筛分测定 GB/T13240 铁矿球团 相对自由膨胀指数的测定方法 GB/T13241 铁矿石 还原性的测定方法 GB/T13242 铁矿石 低温粉化试验 静态还原后使用冷转鼓的方法 GB/T14201 铁矿球团抗压强度测定方法 GB/T20565 铁矿石和直接还原铁术语 YB/T5142 冶金矿产品包装、标志、运输、贮存和质量证明书 YB/T5166 烧结矿和球团矿的转鼓强度的测定方法
3术语和定义
GB/T20565界定的以及下列术语和定义适用于本文件。
3. 1
球团pelletizing 将准备好的原料（细磨精矿或其他细磨粉状物料，添加剂或粘结剂等），按一定比例经过配料混匀，
在造球机上经滚动而造成一定尺寸的生球，然后采用干燥和焙烧或其他方法使其发生一系列的物理化学变化而固结成球状或块状的过程。 3. 2
球团矿pellet 通常将小于100μm的粉矿用各种添加剂，通过热或冷结合固化而形成的球形人造块矿。 注：球团矿根据其酸碱氧化物含量，可以是酸性的、部分融溶的、融溶的或超融溶的。
1 GB/T27692—2011
3.3
球团厂 pelletizing plant 生产球团矿的工厂称为球团厂。
3. 4
酸性铁球团矿acidityironpellet 采用铁精矿或铁粉矿生产的球团矿，其中碱度比值在以下范围的球团矿称为酸性铁球团矿：
(Ca0+MgO)/(SiO+Al20)<0.5。
4技术要求
4.1分级
根据成品矿的质量不同，铁球团矿分为三级。 4.2铁球团矿的技术指标要求应符合表1和表2的规定。
表1 铁球团矿化学成分、冶金性能技术指标
化学成分（质量分数)/%
冶金性能（质量分数)/%
项目
还原膨胀指数 (RSI)
低温还原粉
名称 品级 TFe SiO2 s
还原度指
数(RI) 化指数(RDD)
A
(+3.15mm)
一级 ≥65.00 3.50 0.02 ≤0.03 ≤15.0 ≥75.0
≥75.0
指标 二级 ≥62.00 5.50 ≤0.06 0.06 ≤20.0 ≥70. 0 ≥70.0
三级 ≥60.00 ≤7. 00 ≤0.10 ≤0.10 ≤22. 0 ≥65.0 注：需方如对其他化学成分有特殊要求，可与供方商定。
≥65.0
表2 铁球团矿物理特性技术指标
物理特性抗磨指数 (-0.5 mm) 8mm~16mm
粒 级
转鼓强度 (+6.3mm)
项目名称
品级
抗压强度/ (N/个球)
-5 mm % ≤3.0 ≤4.0 ≤5.0
/% ≥92.0 ≥90.0 ≥86.0
/% ≤5.0 ≤6.0 ≤8.0
/% ≥95.0 ≥90.0 ≥85.0
一级二级三级
≥2 500 ≥2300 ≥2 000
指标
5试验方法
5.1 铁球团矿中全铁含量分析按GB/T6730.5的规定进行。 5.2 铁球团矿中二氧化硅含量分析按GB/T6730.9的规定进行。 5.3 铁球团矿中硫含量分析按GB/T6730.17的规定进行。 5.4铁球团矿中磷含量分析按GB/T6730.18的规定进行。
2 GB/T27692—2011
5.5 铁球团矿中三氧化二铝含量分析按GB/T6730.11的规定进行。 5.6 铁球团矿中氧化钙含量、氧化镁含量分析按GB/T6730.62的规定进行。 5.7 还原膨胀指数的测定按GB/T13240的规定进行。 5.8 还原度指数的测定按GB/T13241的规定进行。 5.9低温还原粉化指数的测定按GB/T13242的规定进行。 5.10抗压强度的测定按GB/T14201的规定进行。 5.11转鼓强度耐磨指数的测定按YB/T5166的规定进行。 5.12粒度和筛分指数的测定按GB/T10322.7的规定进行。
6检验规则
6.14 铁球团矿的取样和制样方法按GB/T10322.1的规定进行。 6.2同一品种、同一供货单位、同一时间到达的球团产品每3000t为一检验批，不足3000t也作为 一检验批。 6.3全铁含量、二氧化硅含量、硫含量、磷含量和抗压强度、筛分指数为常规检验项目。 6.4粒级、转鼓强度、抗磨指数、冶金性能指标可由供需双方协商定期检验或随机抽检。 6.5 5需方对质量有异议时，由供需双方协商解决。 6.6 6数值修约按GB/T1361的规定进行。
7包装、运输、存和质量证明书
7.1铁球团矿的包装、标志、运输、贮存和质量证明书按YB/T5142的规定执行。 7.2供方应提供每批产品的质量证明书，证明书内容包括：供方名称、产品名称、检验批号、重量、发货日期和本标准规定的各项检验结果等。
