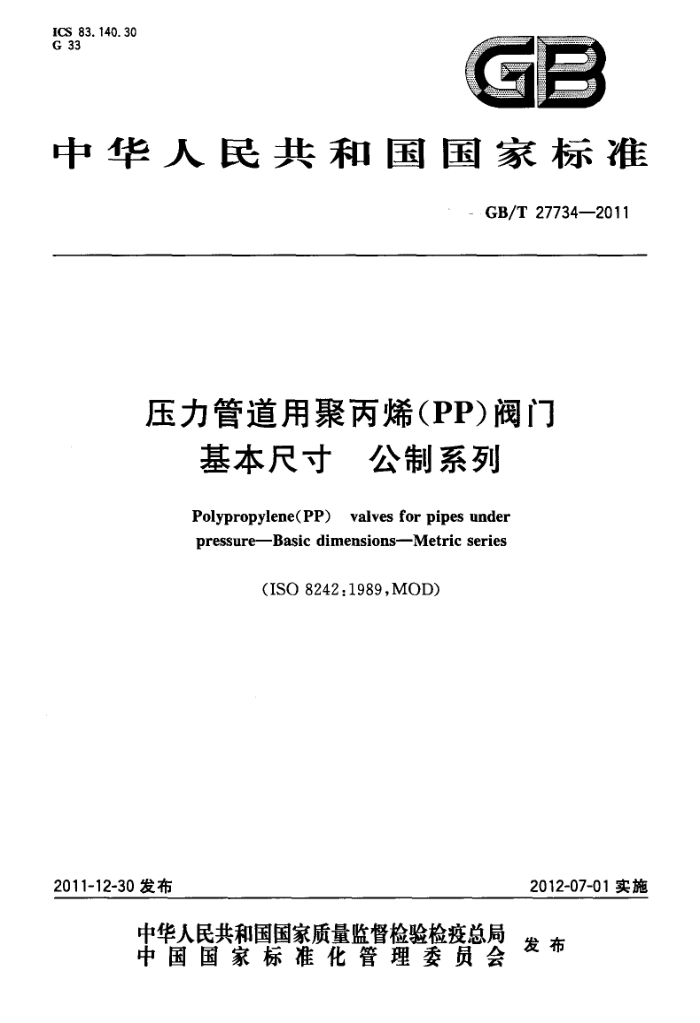

中华人民共和国国家标准
-GB/T27734—2011
压力管道用聚丙烯（PP）阀门
基本尺寸公制系列 Polypropylene(PP) valves for pipes under pressure-Basic dimensions-Metric series
(ISO 8242:1989,MOD)
2012-07-01实施
2011-12-30发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 27734—2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准修改采用ISO8242：1989《压力管道用聚丙烯（PP)阀门 基本尺寸 公制系列》。 本标准与ISO8242：1989相比，主要差异如下：删除了ISO8242：1989的引言；一规范性引用文件采用国内相关同类文件进行替代和增减；
删除了IS08242：1989中4.1表1螺栓孔的分度圆直径尺寸的数值。 本标准由中国轻工业联合会提出。 本标准由全国塑料制品标准化技术委员会塑料管材、管件及阀门分技术委员会（SAC/TC48/
SC3)归口。
本标准起草单位：上海三山信邦科技有限公司、南京菲时特管业有限公司、佛山高明顾地塑胶有限公司。
本标准主要起草人：朱利平、徐海峰、宋波。
I GB/T27734---2011
压力管道用聚丙烯（PP）阀门
基本尺寸公制系列
1范围
本标准规定了常用连接型式的用于流体输送压力管道的聚丙烯阀门直径系列和基本尺寸。 本标准适用于：
连接管路公称外径从16mm到160mm的法兰连接阀门。 公称外径由16mm到125mm的插口连接阀门。 公称外径由16mm到125mm的承口连接阀门。 一公称外径由20mm到63mm的螺纹连接阀门。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T4217一2008流体输送用热塑性塑料管材公称外径和公称压力 GB/T7306.1-—200055°密封管螺纹第1部分：圆柱内螺纹与圆锥外螺纹 GB/T7306.2一200055°密封管螺纹第2部分：圆锥内螺纹与圆锥外螺纹 GB/T18742.3一2002冷热水用聚丙烯管道系统第3部分：管件 ISO7349：1983热塑性塑料阀门连接参数
3基本尺寸
3.1.法兰连接阀门 3.1.1法兰连接阀门结构尺寸部位见图1。
L
说明：
V
一端面到端面尺寸；一螺栓孔的分度圆直径。
d--
图1 GB/T27734-—2011
3.1.2法兰连接阀门尺寸见表1。
表1法兰连接阀门尺寸
单位为毫米法兰公称通径
端面到端面尺寸L
管材公称外径
螺栓孔的分度圆直径
DNd
d.*
de
公差
16 20 25 32 40 50 63 75 90 110 125 125 140 160
120 130 150 160 180 200 230 290 310 350 350 400 400 480
10 15 20 25 32 40 50 65 80 100 110 125 125 150
±2
±3
注：三路阀门的中心到端面尺寸为L/2。 热塑性管材的公称外径应符合GB/T4217—2008中表1。 阀门两个端面之间的尺寸。 “应符合连接管道上的法兰尺寸要求，不同压力等级与不同结构的法兰分度圆也不同。 。阀门上法兰公称尺寸应与连接管道上的法兰一致。
3.2插口连接阀门
3.2.1 插口连接阀门结构尺寸部位见图2，此类阀门可与PP管件及管路附件熔接。
S
说明： d. 插口公称直径（对应管材公称外径）；
最小插口长度。
1
图 2
2 GB/T27734——2011
3.2.2插口连接阀门尺寸见表2。
表2 插口连接阀门尺寸
单位为毫米
插口公称直径（对应管材公称外径）
最小插口长度
d,
.tb
16 20 25 32 40 50 63 75 90 110 125
13.3 14. 5 16. 0 18.1 20. 5 23.5 27, 4 31.0 35.5 41.5 46.0
·阀门的插口公称直径对应于塑料管材的公称外径，与GB/T4217一2008中的表1一致。 b最小插口长度等于最小承口深度，与GB/T18742.3一2002中的表1一致。
3.3承口连接阀门 3.3.1 承口连接阀门结构尺寸部位见图3。
说明： d 一承口公称内径（对应管材公称外径）；
最小承口深度。
1
图3
3.3.2 承口连接阀门尺寸见表3。 GB/T 27734—2011
表3承口连接阀门尺寸
单位为毫米
承口公称内径（对应管材公称外径）
最小承口深度
d.b
I"
16 20 25 32 40 50 63 75 90 110 125
13.3 14.5 16.0 18.1 20. 5 23.5 27, 4 31. 0 35. 5 41. 5 46. 0
承口的内径尺寸应符合GB/T18742.3—2002中的表1。 承口直径对应于管材公称外径，应符合GB/T4217一2008表1。 “最小承口深度应符合GB/T18742.3--2002中的表1。
3. 4 螺纹连接阀门
3.4.1 螺纹连接阀门结构尺寸部位见图4。
L2
说明： Lz—--阀门总长度； l2 - 螺纹长度。
图4
3.4.2 螺纹连接阀门尺寸见表4。
4 GB/T 27734—2011
表 4 螺纹连接阀门尺寸
单位为毫米
管材公称外径
螺纹长度 l±2 16. 0 17. 5 19. 5 22. 0 22. 0 26. 0
螺纹规格 inch
阀门总长度 L2±2
d.t 20 25 32 40 50 63
1-2 3.
134 151 170 200 225 254
411 1
2
管材的公称外径应符合GB/T4217—2008。
* b
螺纹尺寸应符合GB/T7306.1—2000、GB/T7306.2—2000。
