ICS 47.020.30 U 55
GB

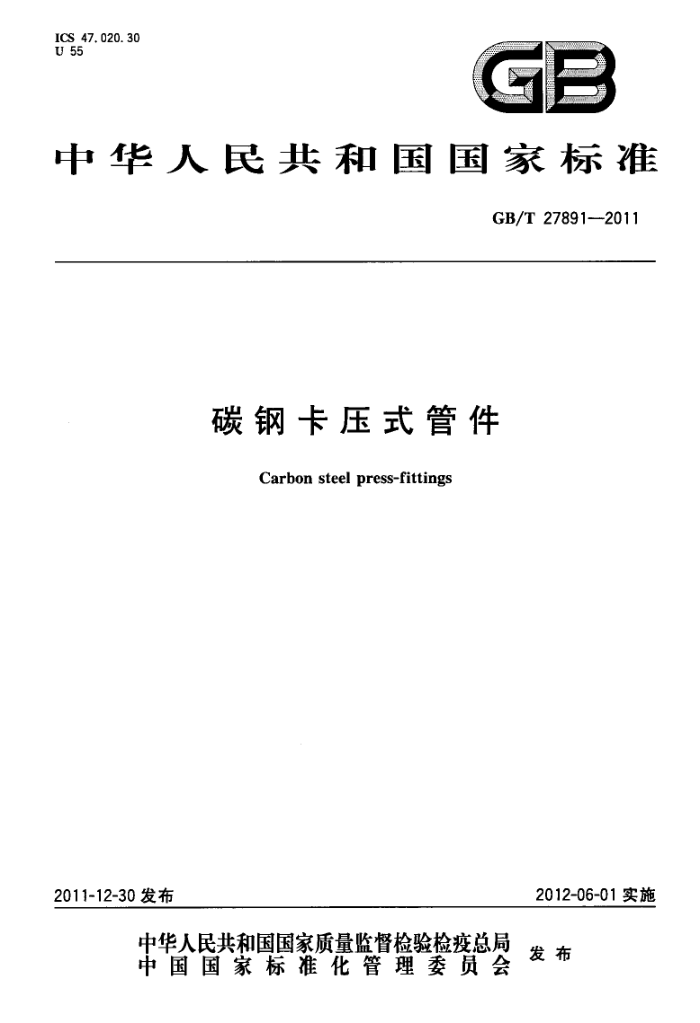

中华人民共和国国家标准
GB/T 278912011
碳钢卡压式管件
Carbon steel press-fittings
2012-06-01实施
2011-12-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T27891—2011
目 次
前言引言 1范围 2规范性引用文件 3术语和定义
TV
-
分类与标记 4.1管件的种类、型式及代号 4.2基本参数 4.3 结构和基本尺寸 4. 4 产品标记· 要求 5. 1 材料 5. 2 外观· 5. 3 尺寸公差 5. 4 强度 5.5 密封性 5.6 爆破压力 5.7 连接性能 5.8 表面防腐· 5.9 安装· 6 试验方法 6.1 材料· 6.2 外观 6.3 尺寸公差 6.4 强度· 6.5 密封性· 6.6 爆破压力. 6.7 连接性能·· 检验规则
4
-
11
5
12
12 12 12 13 13 13 13 13 13 13 13 13 13 14 14 14 14 17 17 17 18 19 19 19 19
7
7.1 检验分类· 7. 2 型式检验 7.3 出厂检验标志、包装、运输和贮存
8
8.1 标志 8.2 包装· 8.3 运输
I GB/T27891—2011
8.4 贮存附录A（规范性附录） 管件连接用钢管· A.1 型式和尺寸 A.2 材料 A.3 其他附录B（规范性附录） 管件用○形密封圈 B. 1 范围 B. 2 型式和尺寸 B. 3 要求 B. 4 试验方法 B. 5 检验规则 B. 6 标志、包装、运输和贮存附录C（资料性附录） 管件与钢管的安装方法 C.1 范围 C.2结构原理 C.3断管 C.4连接准备 C.5卡压连接 C.6卡压后检验
19 20 20 20 20 21 21 21 22 24 24 25 26 26 26 26 26 27 27
Ⅱ GB/T 27891—2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国船舶工业集团公司提出。 本标准由全国船用机械标准化技术委员会管系附件分技术委员会（SAC/TC137/SC3)归口。 本标准起草单位：无锡市金羊管道附件有限公司、中国船舶工业综合技术经济研究院。 本标准主要起草人：王锡铭、袁雪峰、孙镜明、沈峰、罗发元、胡大军、浦伟东、胡国栋。
亚 GB/T 27891—2011
引言
本标准中给出的性能要求与试验方法，与DVGWW534：1995《饮水装置中的管接头和连接件》中规定的内容基本一致。
IV GB/T27891—2011
碳钢卡压式管件
1范围
本标准规定了与薄壁碳钢钢管（以下简称钢管）连接的卡压式管件（以下简称管件）的术语、分类与标记、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于设计压力不大于1.6MPa、公称尺寸不大于DN100的消防管路和介质温度不大于 110℃的供热、空气和燃气等钢管管路用管件的设计、制造和验收。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 191 包装储运图示标志 GB/T528 硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 GB/T531 橡胶袖珍硬度计压人硬度试验方法 GB/T700—2006碳素结构钢 GB/T1682—1994石 硫化橡胶低温脆性的测定 单试样法 GB/T1685 硫化橡胶或热塑性橡胶在常温和高温下压缩应力松弛的测定 GB/T1690 硫化橡胶或热塑性橡胶耐液体试验方法 GB/T1804—2000 一般公差未注公差的线性和角度尺寸的公差 GB/T3091—2008 低压流体输送用焊接钢管 GB/T3512 硫化橡胶或热塑性橡胶热空气加速老化和耐热实验 GB/T5720 O形橡胶密封圈试验方法 GB/T 5721 橡胶密封制品标志、包装、运输、贮存的一般规定 GB/T7306.1 55°密封管螺纹第1部分：圆柱内螺纹与圆锥外螺纹 GB/T 7759 硫化橡胶、热塑性橡胶常温、高温和低温下压缩永久变形测定 GB/T7762 硫化橡胶或热塑性橡胶耐臭氧龟裂静态拉伸试验法 GB/T10125—1997人造气氛腐蚀试验盐雾试验 GB/T12829 9硫化橡胶或热塑性橡胶小试样（德尔夫特试样）撕裂强度的测定 GB/T13912-2002金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法 GB/T15256--1994硫化橡胶低温脆性的测定（多试样法） CB/Z343一2005船用配件热浸镀锌
3术语和定义
下列术语和定义适用于本文件。
3. 1
卡压式连接pressjoint 以带有特种密封圈的承口管件连接管道，用专用工具压紧管口而起密封和紧固作用的-种连接
方式。
1 GB/T27891—2011
4分类与标记
4. 1 管件的种类、型式及代号
管件的种类、型式及代号见表1。
表1 管件的种类、型式及代号
种 类
代号 ST RT A45E B 45E A90E B 90E SC RC CAP FTC ETC
型 式
等径异径
三通
A型 B型 A型 B型
45°弯头
90弯头
等径异径
接头
B型
管帽内螺纹转换接头外螺纹转换接头
注：A型管件接口两端均为承口；B型管件接口一端为承口，另一端为插口。
4.2 基本参数
管件的基本参数见表2。
表2管件的基本参数
设计压力P/
种 类
公称压力PN
公称尺寸DN
MPa
等径三通、45°弯头、90°弯头、等径接头、管帽
15~100 20×15~100×80
异径接头、异径三通内螺纹转换接头外螺纹转换接头
16
1., 6
15~50 15~80
4.3结构和基本尺寸 4.3.1管件承口的结构型式和基本尺寸见图1和表3。
2 GB/T 27891—2011
In
L
说明： 1—本体； 2 一密封图。
图1管件承口
表3管件承口的基本尺寸
单位为毫米
承口内径di 承口端内径dz 承口端外径D 承口长度L
公称尺寸DN
管外径D, 15. 0 18. 0 22. 0 28. 0 35. 0 42. 0 54. 0 76. 1 88. 9 108.0
壁厚t
23. 2 26.2 31. 6 37. 2 44.3 53. 3 65. 4 94.7 109.5 133.8
15,. 3 18.3 22.3 28.3 35. 5 42.5 54.6 77. 3 90. 0 109.5
15. 9 18. 9 23.0 28. 9 36.5 43.0 55. 0 78. 0 91. 0 111. 0
20
15
21 23 26 30 35 53 60 75
20 25 32 40 50 65 80 100
1. 5
2. 0
4.3.2 等径三通的结构型式和基本尺寸见图2和表4。
D
L
L
图 2 等径三通
3
