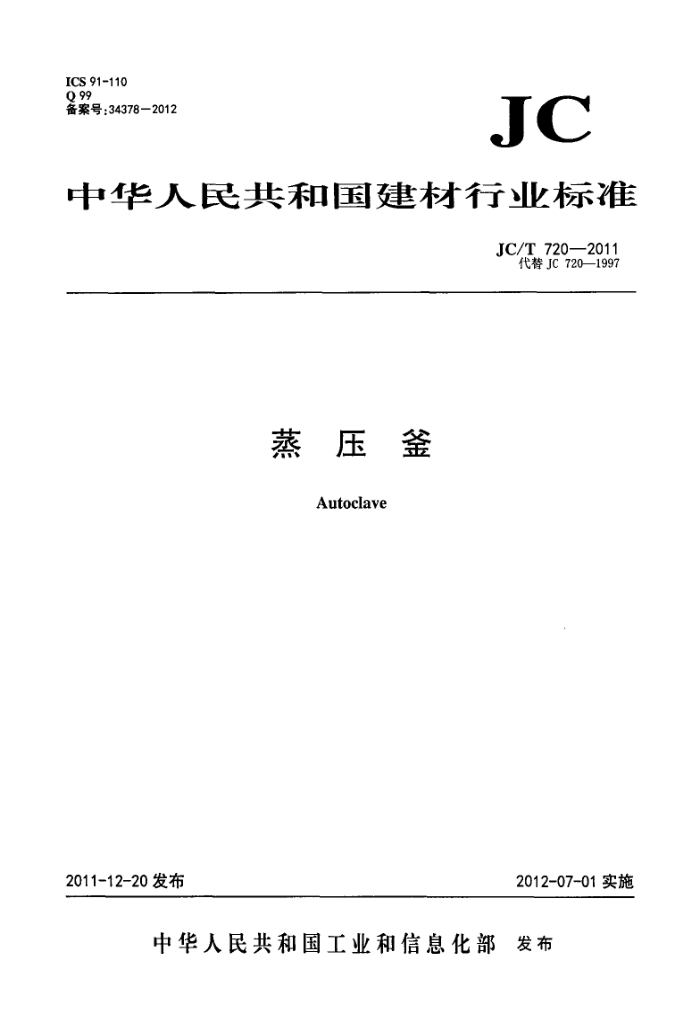

ICS 91-110 Q 99 备案号：343782012
JC
中华人民共和国建材行业标准
JC/T720—2011
代替JC720—1997
蒸压釜
Autoclave
2012-07-01实施
2011-12-20发布
中华人民共和国工业和信息化部发布 JC/T720-2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JC720一1997《蒸压釜》。与JC720一1997相比，除编辑性修改外主要技术变化如下：一一将标准属性由强制性修改为推荐性；一增加“有效长度”名词术语，取消术语中的“除污罐”（见第3章，1997年版的第3章）；一修改“产品分类”（见4.1，1997年版的4.1)：
一增加了“整机性能要求”（见5.2)；修改了5.2.2.1对蒸压釜安全联锁装置要求的规定（见5.2.2.1，1997年版的5.1.4）修改了签体法兰和釜盖法兰锻件超声波探伤检查的规定（见5.3.5，1997年版的5.2.4)；
一
取消焊接试板的规定（见1997年版的5.6)；一水压试验增加“试验过程中无异常的响声”的规定（见5.8)；一增加了“外观质量要求”（见5.9)；一增加了“型式检验”规定（见7.3）。 本标准由中国建筑材料联合会提出。 本标准由国家建筑材料工业机械标准化技术委员会归口。 本标准负责起草单位：常州锅炉有限公司。 本标准参加起草单位：扬州能通机械制造有限公司、沈阳水泥机械有限公司、四川新德机械有限公
司、郑州郑锅容器有限公司。
本标准主要起草人：顾明花、张晃清、曹福祥、刘昕、杨智茗、李世庆。 本标准首次发布于1987年，1996年复审确认，1997年2月第一次修订。 JC/T720—2011
蒸压釜
1范围
本标准规定了蒸压釜的术语和定义、型式、型号和基本参数、技术要求、试验方法、检验规则、标志、油漆、包装、运输和贮存以及随机文件等。
本标准适用于建材行业用钢制蒸压釜。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB150（所有部分）压力容器 GB713锅炉和压力容器用钢板 GB912碳素结构钢和低合金结构钢热轧薄钢板和钢带 GB/T1804一2000一般公差未注公差的线性和角度尺寸的公差（eqVIS02768-1:1989 GB3087 低中压锅炉用无缝钢管 GB/T3274 ：碳素结构钢和低合金结构钢热轧厚钢板和钢带 GB/T 5117 碳钢焊条 GB/T 5118 低合金钢焊条 GB/T 5293 埋弧焊用碳钢焊丝和焊剂 GB/T 8110 气体保护电弧焊用碳钢、低合金钢焊丝 GB/T 8163 输送流体用无缝钢管 GB/T 13306 标牌 GB/T14957 熔化焊用钢丝 GB/T 25198 压力容器封头 JB/T 4711 压力容器涂数与运输包装 JB/T4712.1 容器支座第1部分：鞍式支座 JB/T 4730.2 承压设备无损检测 第2部分：射线检测 JB/T4730.3 承压设备无损检测 第3部分：超声检测 JB/T4730.4 承压设备无损检测 第4部分：磁粉检测 JB/T4730.5 承压设备无损检测 第5部分：渗透检测 JB/T4731 钢制卧式容器 JB 4732 2钢制压力容器一一分析设计标准 NB/T47014 ：承压设备焊接工艺评定 NB/T47015 压力容器焊接规程 NB/T47008—2010 承压设备用碳素钢和合金钢锻件 TSGR0004 固定式压力容器安全技术监察规程
1 JC/T720--2011 3术语和定义
下列术语和定义适用于本文件。
3. 1
尽端式蒸压釜death-endautoclave 一端安装釜盖，另一端为椭圆形封头的蒸压釜。
3. 2
贯通式蒸压釜throughtypeautoclave 两端均安装釜盖的蒸压釜。
3. 3
釜盖封头（球冠形封头）doorformedhead 与釜盖法兰焊接的球冠形封头。
3.4
釜体封头bodyformedhead 尽端式蒸压釜的标准椭圆形封头。
3.5
釜体法兰bodyflange 与简体焊接的具有内牙齿的法兰。 釜盖法兰doorflange 与釜盖封头焊接的具有外牙齿的法兰。
3. 6
3.7
有效长度lengthineffect 对尽端式蒸压釜是指釜体法兰密封端面到釜体与釜体封头连接焊缝中心线间的长度；对贯通式蒸压
釜是指两釜体法兰密封端面间的长度。
4型式、型号和基本参数
4.1型式
蒸压釜按整体结构分为尽端式和贯通式，按工作介质分为饱和蒸汽蒸压釜和压缩空气蒸压釜，按釜盖的开启方式分为侧开式蒸压釜和上开式蒸压釜，按签盖开启的驱动方式分为手动、电动、气动和液压传动蒸压釜。 4.2型号
表示方法规定如下：
有效长度(m) 内径(m) 最高工作压力(MPa) 釜盖开启的驱动方式(S：手动；D：电动；Q：气动：Y；液压传动）釜盖开启方式代号（C：侧开：S：上开）釜内介质代号（Z：饱和蒸汽；K：压缩空气）整体结构型式代号（G：贯通式：J：尽端式）蒸压釜代号
2 JC/T720—2011
4.3标记示例
示例：符合JC/T720一2011，介质为饱和蒸汽，最高工作压力为1.3MPa，签内径为2m，有效长度为21m，整体结构为贯通式，手动驱动，侧开开门方式蒸压签标记为：
蒸压釜JC/T720—2011FGZCS1.3-2×21
4.4基本参数
蒸压釜基本参数见表1。
表1蒸压釜基本参数
名称工作介质设计压力最高工作压力真空压力设计温度
单位
规格及参数饱和蒸汽、压缩空气
MPa MPa MPa
1.0~1.6 0.9~1.5 0~0.1 0~250
内径釜内径可根据签的不同用途，按技术协议进行制造。
中1.65，中2，中2.5，中2.85，中3，中3.2，中3.5
m
5技术要求
5.1基本要求 5.1.1蒸压釜应符合本标准的规定并按照规定的程序批准的图样及技术文件制造。 5.1.2本标准未规定的技术要求，应按照TSGR0004、GB150、JB/T4731、JB4732及有关规定执行。 5.1.3图样上未注公差尺寸的极限偏差和角度公差，机械加工符合GB/T1804—2000表1~表3中m 级精度，非机械加工尺寸按表1~表3中c级精度制造。 5.2整机性能要求 5.2.1设计寿命
在正常使用工况下，蒸压釜的设计寿命为15年。 5.2.2安全性 5.2.2.1蒸压釜必须具有满足TSGR0004要求的安全联锁功能。 5.2.2.2介质为饱和蒸汽的蒸压釜在釜体底部应设置冷凝水排放接口（排污接口)。 5.2.2.3蒸压釜压力表的设置应符合TSGR0004的规定 5.3主要零部件要求
3
