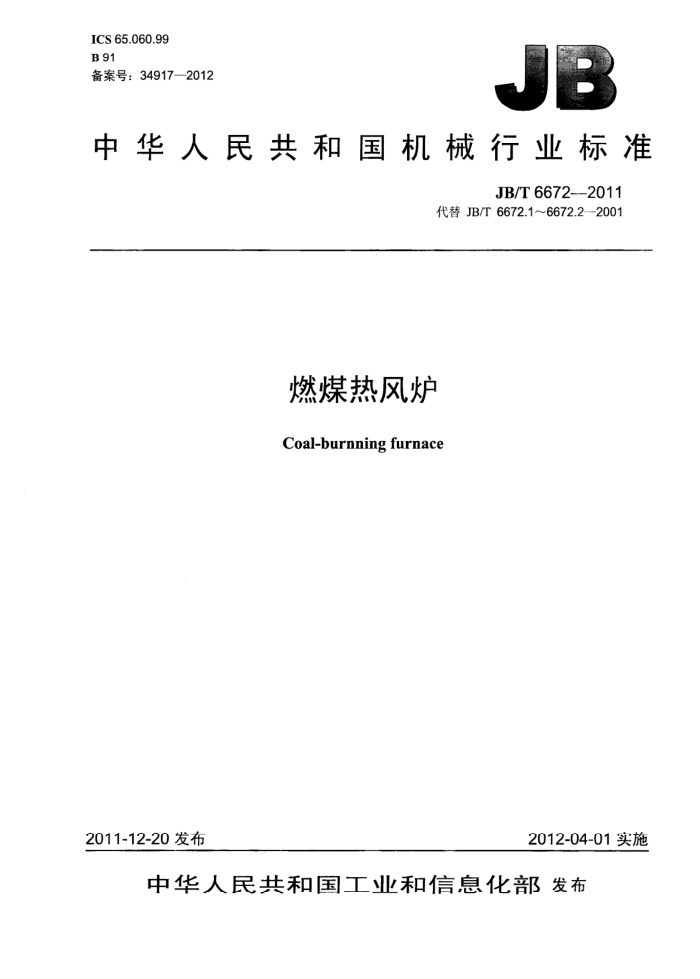

ICS 65.060.99 B 91 备案号：34917—2012
中华人民共和国机械行业标准
JB/T 6672---2011
代替JB/T 6672.1～6672.22001
然煤扌
Coal-burnning furnace
2012-04-01实施
2011-12-20 发布
中华人民共和国工业和信息化都发布 JB/T 6672--2011
目 次
前言
11
范围. 2规范性引用文件 3技术要求
1
3.1 -般要求 3.2 性能指标.. 3.3 安全要求 3.4 环保指标 3.5 电、温控装置 3.6 材质 3.7 烟卤高度 3.8 使用寿命 3.9 超负荷运行. 3.10 密封性能. 3.11 焊接质量， 3.12 保温 3.13 装配质量 3.14 涂层质量 3.15 使用说明书审查 4试验方法 4.1 试验条件 4.2 试验要求 4.3 试验内容与方法 5检验规则 5.1 抽样方法， 5.2 出厂检验， 5.3 型式检验 5.4 现场安装与验收 5.5 不合格项目分类 5.6 判定原则. 6标志、包装、运输与贮存 6.1 标志 6.2 包装 6.3 运输.. 6.4 贮存。 附录A（规范性附录）测量管道和测压点及测温点在测量管道截面上的位置及等截面划分法. A.1 测压点位置的选择
中
----..++++3
++量++
tt-e-t
中中中心
母++++·→
L
X
.8 JB/T 6672—2011
A.2测点位置及数目附录B（规范性附录）进风湿含量和湿空气平均定压质量比热容的求法 B.1进风的湿含量计算 B.2湿空气平均质量定压热容计算附录C（规范性附录）煤样的缩制方法图A.1专用的测量管道及测点位置图，图A.2圆形截面上测点分布示意图。 图A.3矩形截面上测点分布示意图。 图 C.1 煤样缩分图表1整机性能指标表 2 环保指标. 表3不合格分类.. 表4抽样判定表. 表 A.1等截面圆环数与测量直径数表A.2矩形截面沿边长均匀分布的测点数量.… 表B.1饱和蒸气压力p.与温度t之间的关系... 表B.2气体的平均质量定压热容C5
9
....11
11 ....11
13 9
..10 ..13
中心
2
.2
.8 .10
....10 ...11
+++
.12
II JB/T 6672—2011
前言
本标准按照GB/T 1.1--2009给出的规则起草。 本标准代替JB/T6672.1--2001《燃煤热风炉技术条件》和JB/T6672.2—2001《燃煤热风炉试验
方法》，与JB/T6672.1～6672.2-2001相比主要技术变化如下：
增加了安全要求、烟气温度、环保指标和使用说明书内容； -增加了换热气空气侧阻力、输出热风温度稳定性；增加了燃煤粉热风炉的热效率；增加了不合格项目分类和判定原则；调整了热效率、使用寿命和噪声指标；删除了检验报告、试验数据记录表和附录D。
本标准由中国机械工业联合会提出。 本标准由全国农业机械标准化技术委员会（SAC/TC201）归口。 本标准起草单位：农业部干燥机械设备质量监督检验测试中心、佳木斯融华机械科技有限公司、郑
州市黄河锅炉辅机厂。
本标准主要起草人：潘九君、顾冰洁、李少杰、王金楠、尹重、闫立衡、赵淑梅。 本标准所代替标准的历次版本发布情况为：
-JB/T 6672.11993, JB/T 6672.1—2001; —JB/T 6672.2—1993，JB/T 6672.2—2001。
II JB/T 6672—2011
燃煤热风炉
1范围
本标准规定了农产品干燥用燃煤热风炉的技术要求、试验方法、检验规则、标志、包装、运输与贮存本标准适用于燃烧煤和煤粉、加热介质为空气间接加热的分置式和整体式热风炉（以下简称热风炉）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB151管壳式换热器 GBZ/T192.1工作场所空气中粉尘测定　第1部分：总粉尘浓度 GB/T213煤的发热量测定方法 GB474煤样的制备方法 GB713锅炉和压力容器用钢板 GB/T985.1气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口 GB/T3768声学声压法测定噪声源声功率级反射面上方采用包络测量表面的简易法 GB/T 5468 锅炉烟尘测试方法 GB/T 9480 农林拖拉机和机械、草坪和园艺动力机械使用说明书编制规则 GB 10395.1 农林机械　安全　第1部分：总则 GB 10396 农林拖拉机和机械、草坪和园艺动力机械安全标志和危险图形总则 GB 13271 锅炉大气污染物排放标准 GB 13296 锅炉、热交换器用不锈钢无缝钢管 GB/T 13306 标牌 GB/T 13793 直缝电焊钢管 GB 50211 工业炉砌筑工程施工及验收规范 GB 50309 工业炉砌筑工程质量验收规范 JB/T 1615 锅炉油漆和包装技术条件 JB/T 3271 链条炉排技术条件 JB/T 3726 锅炉除渣设备通用技术条件 JB/T 4196 锅炉用传动减速箱制造技术条件 JB/T 6521 工业锅炉上煤机通用技术条件 NB/T47003.1-2009钢制焊接常压容器 NY/T464--2001热风炉质量评价规范 NY1644—2008　粮食干燥机运行安全技术条件
3技术要求 3.1-般要求 3.1.1热风炉应按规定程序批准的图样和技术文件制造。 3.1.2热风炉热功率≤1.4MW/h（12×10°kcal/h）可采用手烧方法，热功率>1.4MW/h（12×10°kcal/h）应采用机烧方法，并应具有自动控制系统。
11i JB/T 6672-2011
3.6.2板式换热器及换热器高温烟气入口钢板和炉膛壁板应符合GB713的要求，对热风温度高于160℃ 的热风炉，其换热器钢板的耐热性能和力学性能不能低于相关标准的规定。 3.7烟图高度
烟肉高度在烟肉周围半径50m的距离内有建筑物时，烟肉高度一般应高出最高建筑物3m，或高出其最高配套设备3m以上，热功率≥1.4MW/h的热风炉的烟肉高度应不低于15m。 3.8使用寿命
分置式和整体式热风炉正式投产作业后，燃烧室主体部分应保证运行5年内（大修除外）不出现结构性损坏。燃煤和燃煤粹焕热器应保证在运行5年内、燃稻壳换热器在3年内不出现结构性和气密性损坏。 3.9超负荷运行
对于额定功率的热风炉，在保持其空气侧通道风机转速不变的条件下，提高最高输出热风温度15% 的情况下，应能连续正常工作不少于2h。 3.10密封性能
换热器的空气侧和烟气侧气道之间应密封严密，不得联通或发生气、烟渗漏现象。 3.11焊接质量
热风炉所有焊接质量应符合GB/T985.1的规定。焊缝不得有裂纹、气孔弧坑及夹渣未溶合等缺陷，不得漏气、漏烟。 3.12保温 3.12.1热风炉体应有保温措施，保温后的外表面温度应≤65℃。 3.12.2热风机机壳和热风管道应保温，保温层厚度≥40mm，外表面温度应≤45℃。 3.13装配质量 3.13.1炉门开、关应灵活、可靠，关闭后炉门与炉口紧贴，四周间隙不大于0.6mm。 3.13.2配套辅机和附件，必须经验证合格后方可进行装配。 3.13.3炉排应符合JB/T3271的装配质量要求，传动减速箱应符合JB/T4196的规定。 3.13.4上煤机应符合JB/T6521的规定，除渣机应符合JB/T3726的规定。 3.13.5换热器部件组装焊合后应符合NB/T47003.1的焊接密封性能要求。烟气侧和空气侧之间不得连通或发生气、烟渗漏现象。 3.13.6炉膛砌筑应符合GB50211和GB50309的规定。 3.14涂层质量
热风炉的金属件表面油漆质量应符合JB/T1615规定，其涂层质量应符合NY/T464-2001中5.13 的规定。 3.15使用说明书审查 3.15.1说明书的编写格式和内容应符合GB/T9480的规定。 3.15.2使用说明书至少应包括以下内容：
a）产品的主要用途、适用范围； b）产品主要技术参数； c）产品的正确安装与调试方法； d）产品的安全使用、安全防护要求； e）产品的维护与保养、故障排除方法等。
4试验方法 4.1试验条件 4.1.1测试时所使用的燃煤和煤粉，应用基低位发热值应为17.7MJ/kg～25MJ/kg之间，干燥无灰基挥发分不大于25%。其他燃料应以试验所用燃料的低位发热值为准。
3
