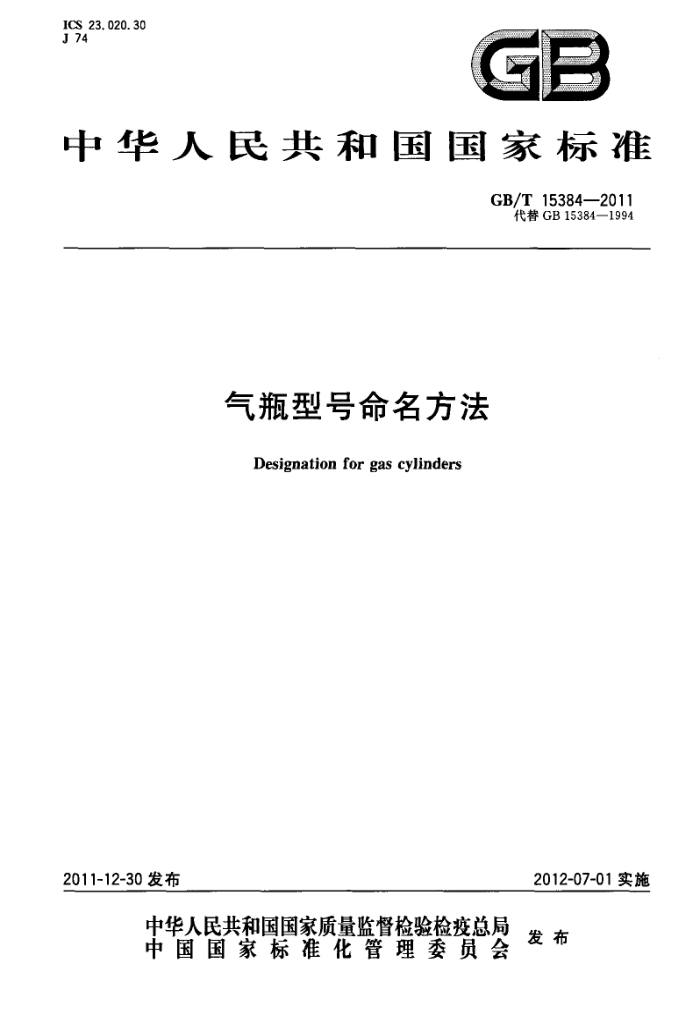

ICS23.020.30 J 74
GB
中华人民共和国国家标准
GB/T 15384—2011
代替GB15384—1994
气瓶型号命名方法
Designation for gas cylinders
2012-07-01实施
2011-12-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T 15384—2011
前 言
本标准按照GB/T1.1一2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。 本标准代替GB15384一1994《气瓶型号命名方法》。 本标准与原GB15384一1994相比较，主要变化如下：
增加复合缠绕气瓶、焊接绝热气瓶、车用压缩天然气气瓶、汽车用液化天然气气瓶、车用液化石油气钢瓶、液化二甲醚钢瓶、车用压缩氢气瓶等气瓶的命名方法；
-将凹形底、凸形底、H形底、两头收口四种底部结构形式统一以A（凹形底）、T(凸形底）、H(H
形底）、S（两头收口)表示，不分车用和其他工业气瓶，本标准由全国气瓶标准化技术委员会(SAC/TC31)提出并归口。 本标准起草单位：北京天海工业有限公司、常州蓝翼飞机装备制造有限公司。 本标准主要起草人：李秀珍、周海成、叶勇。 本标准所代替标准的历次版本发布情况为：
GB153841994。
I GB/T15384—2011
气瓶型号命名方法
1范围
本标准规定了气瓶型号命名方法，供气瓶设计、制造、使用和管理等有关部门使用。 本标准适用于《气瓶安全监察规程》中规定的各种气瓶及溶解乙炔气瓶。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
《气瓶安全监察规程》2000版
3气瓶型号命名原则
3.1气瓶型号组成
气瓶型号一般由气瓶代号、气瓶类型和特征数组成，必要时可增加类型序号和底部结构型式。 3.2气瓶型号表示方法
气瓶型号的命名表示方法如下：
00
底部结构型式A、T、H、S 第三特征数第二特征数 -第一特征数气瓶类型I、I、Ⅱ 气瓶代号
3.2.1气瓶代号
3.2.1.1气瓶代号用有代表性的大写字母表示。 3.2.1.2各种气瓶代表字母见表1规定。
1 GB/T15384-2011
表 1
钢质焊接气瓶
液化石油气 液化二甲醛 铝合金无缝
气瓶类型 （包括非重复 溶解乙炔气瓶
钢质无缝气瓶
气瓶
钢瓶
钢瓶
充装气瓶）
RYP DPe
Wh LPG
代表字母代表字母 ·HJL表示立式使用焊接气瓶，HJW表示卧式使用焊接气瓶。 bWM碳锰钢制正火处理的无缝气瓶，WZ碳锰钢制火处理的无缝气瓶，WG铬钼钢钢制的无缝气瓶。 “DPL表示立式使用焊接气瓶，DPW表示卧式使用焊接气瓶。
HJ* CRP
LW CDP
YSP CNG
DME CHG
3.2.2气瓶类型 3.2.2.1气瓶类型用大写罗马数字（I、Ⅱ、Ⅲ等)表示。气瓶代号(大写字母)和气瓶类型（罗马数字）连续书写，字母和罗马数字间不留间隔。 3.2.2.2对于车用压缩天然气气瓶分为I、Ⅱ、Ⅲ类。
代表意义如下： I一为车用压缩天然气锅质气瓶；耳一为车用压缩天然气钢质内胆环向缠绕复合气瓶； Ⅲ一为车用压缩天然气铝合金内胆全缠绕复合气瓶。
3.2.2.3对于钢质无缝气瓶按工艺类型分为I、Ⅱ、Ⅲ类。
代表意义如下： I一为钢坏冲拔拉伸式钢质无缝气瓶； Ⅱ一为钢管旋压收底收口气瓶； Ⅲ一为钢板冲压式钢质无缝气瓶。
3.2.2.4对于钢质焊接气瓶分为I、ⅡI类。
代表意义如下： I一为一道环焊缝焊接气瓶； Ⅱ一为二道环焊缝焊接气瓶。
3.2.2.5对于复合缠绕气瓶为Ⅱ、Ⅲ类。
代表意义如下： ⅡI一环缠绕式气瓶； Ⅲ一为金属内胆全缠绕式气瓶。
3.2.2.6仅有一种制造方式的气瓶，气瓶类型代号类型可空缺，不得使用其他字母代用。 3.2.3特征数
气瓶各特征数按顺序用阿拉伯数字表示，并用短栏线隔开，各特征数的含义和单位见表2规定。
2 GB/T15384—2011
表 2
类别钢质焊接气瓶
第一特征数
第二特征数
第三特征数
气瓶的公称工作压力，以MPa 为单位表示气瓶在基准温度15℃时的限定压力，以MPa为单位气瓶的公称工作压力，以MPa 为单位(可省略) 气瓶的公称工作压力，以MPa 为单位
气瓶的公称直径（内径)，以mm为单位
溶解乙炔气瓶
气瓶的公称直径（内径），以mm为单位(可省略)
液化石油气瓶铝合金无缝气瓶钢质无缝气瓶车用压缩天然气瓶 径)，以mm为单位
气瓶的公称容积，以L 为单位
气瓶的公称直径（外
I 型复合缠绕气瓶车用压缩天然气瓶 （外径），以mm为单位
气瓶在20℃下的公称工作压力，以MPa为单位
气瓶的内胆公称直径
I或型焊接绝热气瓶
气瓶的内胆公称直径， 气瓶的内胆公称容积， 气瓶的公称工作压力，以MPa
为单位
汽车用液化天然气气瓶 以mm为单位
以L为单位
3.2.4底部结构形式
底部结构形式用来表示一个系列中某一个规格气瓶的底部结构设计，在第三特征数后空一字母间隔书写，符号的含义见表3。
表3 凸形底 T
凹形底 A
H形底 H
两头收口
底部结构形式代表字母
S
3.3 气瓶型号应用示例 3.3.1 车用压缩天然气钢瓶
CNG T-279-90-20
4.
凹底结构型式公称工作压力20MPa 公称水容积90L 公称外径279mm 气瓶类型工车用压缩天然气气瓶 GB/T15384—2011
3.3.2液化石油气钢瓶
YSP
-314-15-1.6
（没有时可不填）公称工作压力1.6MPa 充液重量15kg 公称直径314mm （没有时可不填）液化石油气气瓶
3.3.3钢质无缝气瓶
WG H 229-50-15
S
-双头型式公称工作压力15MPa 公称水容积50L 公称直径229mm 管制瓶铬钼钢无缝气瓶
3.3.4钢质内胆环向缠绕车用天然气钢瓶
CNGI-325-90-20
凸底结构型式公称工作压力20MPa 公称水容积90L -内胆公称外径325mm Ⅱ型（钢内胆环缠绕）气瓶车用压缩天然气气瓶
3.3.5焊接气瓶
HJW I-600-400-3.0
凸底结构型式公称工作压力3.0MPa 公称水容积400L 公称直径600mm 两道环缝卧式焊接气瓶 GB/T15384—2011
3.3.6 5溶解乙炔气瓶
RYP I-209-25-1.56 A
凹底结构型式 -15℃时限定压力1.56MPa 公称水容积25L 公称直径209mm
道环缝溶解乙炔气瓶
3.3.7 焊接绝热气瓶
DPL
-450-175-1.4
（没有时可不填）公称工作压力1.4MPa 公称水容积175L 内胆公称直径450mm （没有时可不填）立式焊接绝热气瓶
5
