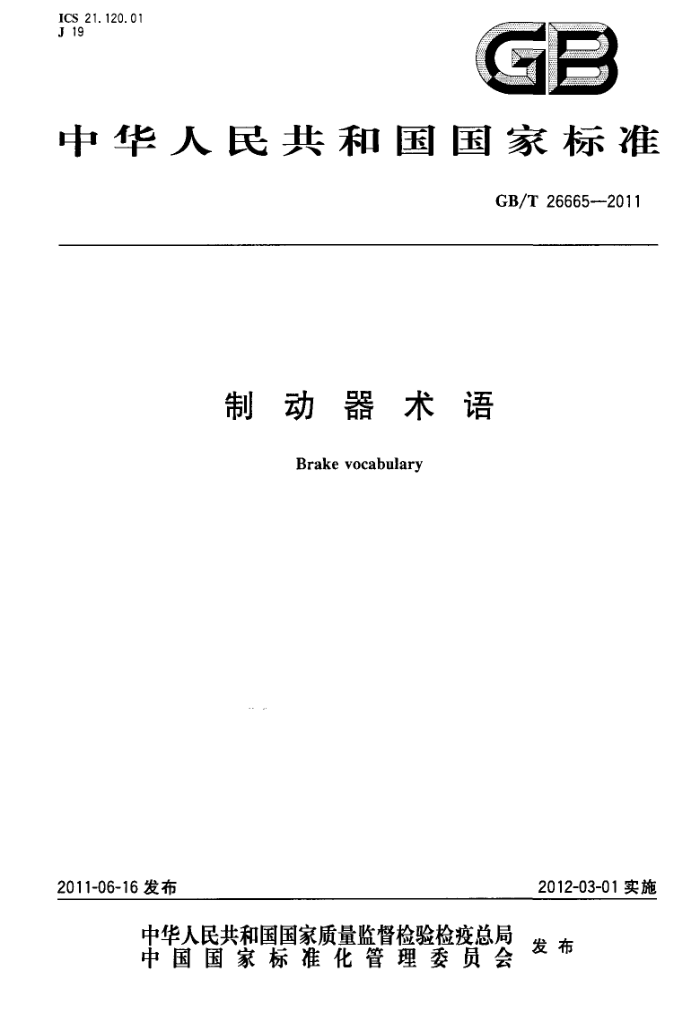

ICS 21. 120. 01 J 19
GB
中华人民共和国国家标准
GB/T26665--2011
制动器术语
Brake vocabulary
2012-03-01实施
2011-06-16发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T26665—2011
前言
本标准是按照GB/T1.1一2009《标准化工作导则 第1部分：标准的结构和编写》和 GB/T20001.1《标准编写规则 第1部分：术语》给出的规则编写的，标准技术水平属于国内先进
本标准由全国机器轴与附件标准化技术委员会（SAC/TC109)提出并归口。 本标准起草单位：浙江亚太机电股份有限公司、中机生产力促进中心。 本标准主要起草人：施瑞康、明翠新、张德林、邓高见。
I GB/T26665—2011
制动器术语
1范围
本标准规定了制动器的通用术语、主要零部件术语、制动器性能术语和定义。 本标准适用于制动器。
2通用术语和定义
2. 1
制动器brake 具有使运动部件或运动机械减速、停止或保持停止状态等功能的装置。
2. 2
直接接触式制动器 directcontactbrake 制动部件与运动部件直接接触的制动器。
2. 3
非直接接触式制动器 non-directcontactbrake 制动部件与运动部件不直接接触的制动器
2. 4
摩擦制动器frictionbrake 制动部件与运动部件间构成摩擦副的制动器。
2. 5
非摩擦制动器 non-frictionbrake 制动部件与运动部件间不构成摩擦副的制动器。
2. 6
常开制动器 normallydisengaged brake 驱动部件停止工作时不具有制动功能的制动器。
2.7
常闭制动器 normallyengagedbrake 驱动部件停止工作时具有制动功能的制动器。
2.8
单向制动器 non-directionalbrake 只在一个运动方向上具有制动功能的制动器。
2. 9
双向制动器 twodirectionalbrake 在两个运动方向上都具有制动功能的制动器。
2. 10
干式制动器 drybrake 在干摩擦条件下工作的制动器。
2.11
湿式制动器 wetbrake 在湿摩擦条件下（多指在油液中）工作的制动器。
1 GB/T26665---2011
2. 12
液压制动器hydraulicallycontrolledbrake 借助液体压力的作用，产生或消除制动功能的制动器。
2.13
气压制动器pneumaticallycontrolledbrake 借助气体压力的作用，产生或消除制动功能的制动器。
2. 14
电磁制动器electromagneticbrake 借助电磁力的作用，产生或消除制动功能的制动器。
2.15
惯性制动器inertiabrake 借助惯性力的作用，产生或消除制动功能的制动器。
2. 16
重力制动器gravitybrake 借助重力的作用，产生或消除制动功能的制动器。
2. 17
离心制动器 centrifugalbrake 借助离心力的作用，产生或消除制动功能的制动器。
2. 18
机械制动器 mechanicallycontrolled brake 借助机械机构的作用，产生或消除制动功能的制动器。
2.19
人力制动器manualbrake 借助人力的作用，产生或消除制动功能的制动器。
2. 20
自锁制动器selflockingbrake 借助运动部件或运动机械自重的作用，产生或消除制动功能的制动器。
2.21
牙嵌式制动器jawbrake 制动部件与运动部件或运动机械直接接触构成嵌合副的制动器。
2.22
鼓式制动器drumbrake 用圆柱面作为摩擦副接触面的制动器。
2.23
带式制动器 bandbrake 用制动带作为摩擦副接触面的制动器。
2.24
盘式制动器diskbrake 用圆盘的端面作为摩擦副接触面的制动器。
2.25
钳盘式制动器caliperdiscbrake;spottypediscbrake 摩擦材料仅能覆盖制动盘工作表面一小部分的盘式制动器。
2 GB/T26665—2011
2.26
固定（卡）钳盘式制动器discbrakewithfixedcaliper 制动钳固定，在制动盘两侧均具有加压机构的钳盘式制动器。
2.27
浮动（卡）钳盘式制动器 discbrakewith floating caliper 仅在制动盘一侧设有加压机构的制动钳，借钳体本身的浮动对盘的另一侧产生压紧力的钳盘式制
动器。 2. 28
全盘式制动器 completediscbrake 摩擦材料能覆盖制动盘全部工作表面的盘式制动器。
2.29
多片盘式制动器 multiplediscbrake 具有多个摩擦副的盘式制动器。
2.30
圆锥制动器 conebrake 用圆锥面作为摩擦副接触面的制动器。
2.31
块式制动器blockbrake 瓦块总成圆柱面和运动部件构成摩擦副的制动器。
2.32
外抱式制动器 external-contacting brake 抱闸式制动器制动部件的内表面压靠在运动部件（或运动机械）的外表面构成摩擦副的制动器。
2.33
内张式制动器 internal expanding brake 涨闸式制动器制动部件的外表面压靠在运动部件（或运动机械）的内表面构成摩擦副的制动器。
2.34
模块式制动器 wedgebrake 利用楔块驱动，迫使制动部件压靠在运动部件或运动机械上，以产生或消除制动功能的摩擦式制
动器。 2.35
凸轮式制动器 cambrake 用凸轮迫使制动部件同运动部件或运动机械接触或分离，产生或消除制动功能的制动器。
2.36
柱塞制动器wheelcylinderbrake 用柱塞迫使制动部件同运动部件或运动机械接触或分离，产生或消除制动功能的制动器。
2.37
推杆制动器pushrodbrake 用推杆部件迫使制动部件同运动部件或运动机械分离或接触，消除或产生制动功能的制动器。
2.38
领蹄制动器leadingshoebrake 制动蹄为领蹄的鼓式制动器。
3 GB/T26665—2011
2. 39
从蹄制动器trailingshoebrake 制动蹄为从蹄的鼓式制动器。
2.40
气囊制动器 pneumatic tube brake 用气囊部件作为制动部件的制动器。
2.41
磁粉制动器 magnetic particle brake 制动部件与运动部件借助于磁粉间的电磁吸力形成结合力和磁粉与工作面之间的摩擦力产生制动
功能的制动器。 2.42
电磁涡流制动器electromagneticwhirlpoolbrake 制动部件与运动部件借助于电磁感应产生的电涡流的作用而具有制动功能的制动器。
2.43
磁滞制动器magneticremanencebrake 制动部件与运动部件借助于磁滞的作用而具有制动功能的制动器。
2.44
水涡流制动器 waterwhirlpoolbrake 制动部件与运动部件借助于水涡流的作用而具有制动功能的制动器。
2.45
缓速（制动)器 retarder;retardingdevice 使运动中的机动车辆速度降低，但又不使之停止的制动装置，特别是在下坡时起缓速作用，电磁式
缓速器（电力辅助制动器electromagneticretarder）属于其中的一种。 2.46
安全制动器safetybrake 当运动部件或运动机械传递的转矩或转速超过某限定值时，对运动部件或运动机械具有制动功能
的制动器。 2.47
行车制动器 servicebrake 用以使行驶中的运动机械减速或停驶的制动器。
2.48
驻车制动器 parking brake 使停驶的运动机械（包含坡道停机）保持其静止的制动器。
3主要零部件术语和定义
3. 1
制动部件brakingpart 直接接触式制动器中，同运动部件直接接触以构成摩擦副或嵌合副的部件。 非直接接触式制动器中，借助于磁粉、电磁涡流、磁滞、水涡流的作用，使运动部件实现制动的部件。
3.2
驱动部件drivingpart 既能控制制动部件的动作，文能对制动部件施加或消除作用力的部件。
4 GB/T26665—2011
3. 3
基体部件basepart 安装制动部件、驱动部件等部件的基体零部件。
3. 4
间隙调整部件 clearance adjustingpart 具有调整制动部件与运动部件间隙功能的零部件。
3.5
报警部件alarmpart 当制动部件或驱动部件某种工作条件达到临界工况时，能够发出报警信号的部件，
3.6
保护部件protectionpart 当制动部件或驱动部件的某一部分发生故障时仍可保证制动器继续工作的部件。
3.7
制动村片brakelining 其圆柱面作为摩擦工作面，用摩擦材料制成的零件。
3. 8
制动蹄brakeshoe 其圆柱面可与制动衬片或摩擦材料制成一体的零件。
3. 9
制动蹄总成brakeshoeassembly 由制动蹄和制动衬片组成的部件。
3. 10
制动瓦shoesofbrakes 内圆柱面上可安装制动衬块的零件。
3.11
制动瓦总成shoesassemblyofbrakes 由制动瓦和制动衬块组成的部件。
3.12
制动鼓（轮）brakedrum 以圆柱面为摩擦工作面，同制动蹄总成组成摩擦副的零件。
3.13
制动盘brakedisk;brakedisc 以端平面为摩擦工作面的圆盘形部件。
3. 14
制动钳brakepincers;brakecaliper 钳（形)体两内侧面装有摩擦块，同制动盘端面组成摩擦副的部件。
3. 15
制动钳板臂brakecaliperplateyoke 把驱动部件的作用力直接施加到制动钳部件和制动盘组成的摩擦副上的部件。
3.16
制动臂brakearm 外抱式制动中，把驱动部件的作用力直接施加到制动部件和运动部件（或运动机械）接触面上的零
部件。
5 GB/T26665—2011
3.17
制动衬块brakepad 把内圆柱面或碟形制动盘端面作为摩擦工作面，用摩擦材料制成的制动零件。
3.18
制动村块总成brakepadassembly 由制动衬块（摩擦衬块）与它依附的背板通过模压或铆接组成的部件。
3. 19
复位弹簧backspring 使制动臂恢复到起始位置的弹簧部件。
3. 20
推杆部件pushrodpart 使制动臂产生运动并保持在规定位置上的机械部件。
3. 21
制动气室brakechamber 将气压力转换成机械力，通过制动臂或杆系使制动器动作的部件。
3.22
制动钢带brakestee! 一端固定在基体部件上，另一端采用可调联接画定在杠杆部件上，内侧面可安装摩擦村带的零件。
3. 23
制动衬带brakelining 安装在制动钢带内侧面，用摩擦材料制成的带农零件。
3.24
制动带brakebelt 由制动钢带和摩擦衬带组成的部件。
3.25
杠杆部件leverpart 使制动带产生运动并保持在规定位置上的平面机构部件。
3. 26
领蹄leadingshoe 制动蹄总成张开时的转动方向与制动鼓旋转方向相同。
3.27
从蹄trailing shoe 制动蹄总成张开时的转动方向与制动鼓旋转方向相反。
3.28
制动块brakepiece 安装在气胎外圆柱面上（或安装在制动钳部件中），用摩擦材料制成的块状零件。
3.29
内锥盘部件internalconeplate 金属圆锥表面上固定有摩擦材料，并与外锥盘内表面组成摩擦副的部件。
3.30
外锥盘externalconeplate 金属圆锥表面与内锥盘部件外表面组成摩擦副的零件。
6
