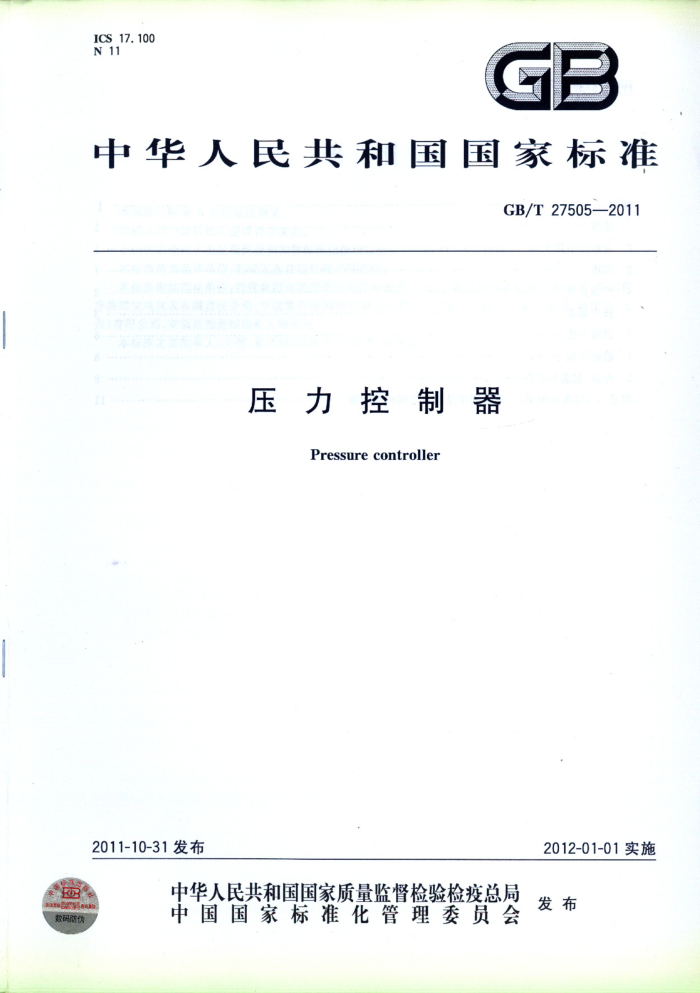

ICS 17.100 N 11
GB
中华人民共和国国家标准
GB/T 27505—2011
压力控制器
Pressurecontroller
2012-01-01实施
2011-10-31发布
中华人民共和国国家质量监督检验检疫总局
FO
中国国家标准化管理委员会 发布
数码防伪 GB/T 27505—2011
目 次
前言范围
1
2规范性引用文件 3术语 4产品分类 5 技术要求
.
6 试验方法…. 7 检验规则 8标志、包装和贮存附录A（规范性附录） 试验顺序及项目之间时间间隔 GB/T27505—2011
前言
本标准的附录A为规范性附录。 本标准由中国机械工业联合会提出。 本标准由全国工业过程测量和控制标准化技术委员会（SAC/TC124)归口。 本标准负责起草单位：西安工业自动化仪表研究所。 本标准参加起草单位：西仪集团有限责任公司仪表制造厂、北京康斯特仪表科技有限公司、秦川机
床集团宝鸡仪表有限责任公司、宁波隆兴焊割科技股份有限公司、雷尔达仪表有限公司、红旗仪表（长兴)有限公司、安徽蓝德集团股份有限公司。
本标准主要起草人：王辉、袁文博、张少平、吴伟杰、周春龙， GB/T27505—2011
压力控制器
1范围
本标准规定了压力控制器的术语、产品分类、技术要求、试验方法、检验规则、标志、包装及贮存。 本标准适用于感压元件为膜片、膜盒、波纹管、弹簧管及活塞的压力、真空及压力真空无源控制器
（以下统称控制器）。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T13384机电产品包装通用技术条件 JB/T8220—1999工业过程控制系统用位式控制器性能评定方法 JB/T9329仪器仪表运输运输贮存基本环境条件及试验方法
3术语
下列术语和定义适用于本标准。
3. 1
压力控制器 pressure controller 被测压力达到设定点时即可进行控制或报警，但没有指示被测压力功能的装置。
3.2
控压范围controllablepressurerange 控制器能够控制的压力范围。
3.3
设定点（值） setpoint 希望发生切换的输人压力值。
3.4
切换值 switchingvalue 使控制器输出信号发生变化的压力值。
3.5
上切换值 upperswitchingvalue 输人压力上升时，使控制器输出信号发生变化时的压力值。
3.6
下切换值 lowerswitchingvalue 输入压力下降时，使控制器输出信号发生变化时的压力值。
3.7
复位值 resetvalue 随着输人压力的上升，控制器的输出信号发生变化（即上切换），然后输人压力下降，使控制器信号
1 GB/T27505—2011
再次发生变化的压力值。反之亦然。 3. 8
切换差switchingdifferential 上切换值（下切换值）与其对应的复位值之差的绝对值。
3. 9
重复性误差repeatabilityerror 在同一条件下，输入压力按相同方法变化时连续多次测得的上切换值或下切换值的最大差值与量
程之比的百分数。 3. 10
切换值误差 switchingvalue error 实际测得的切换值与预选的设定值之差与量程之比的百分数。
4产品分类
4.1 按感压元件的 内类型，控制器分为：
a）膜片式控制器
膜盒式控制器；
b)
c) 波纹管式控制器； d）弹簧管式控制器； e) 活塞式控 控制器。
4.2按切换差是否可调，控制器
a）切换差可调型控制器 b）切换差不可调型控制器
4.3按设定点是否可调，控制器分为：
a）设定点可调型控制器 b）设定点固定型控制器。
4.4控制器的螺纹接头推荐采用外螺纹，M14×1.5，M20×1.5。也可按用户要求与制造商协商，确定控制器的连接方式与型 4.5 控制器的测量范围应符合表1的规定。
控制器的测量范围
计量单位
压力控制器测量范围
真空控制器测量范围
压力真空控制器
测量范围 1.2~1.2; -2~2; -3~3; -5~5; -8~8; -12~12; 20~20; —30～30
-1~0;-1.6~0; -2.5~0;-4~0; 6~0;-10~0 -16~0;-25~0 -40~0;-60~0
0~1;0~1.6; 0~2.5;0~4; 0~6;0~10; 0~16;0~25 0~40;0~60
kPa
2 GB/T27505—2011
表1(续)
控制器的测量范围
计量单位
压力控制器测量范围
真空控制器测量范围
压力真空控制器
测量范围
0~0.1;0~0.16; 0~0.25;0~0.4； 0~0.6;0~1; 0~1.6;0~2.5; 0~4;0~6; 0~10;0~16; 0~25;0~40 0~60;0~100 0~160;0~250
0.1~0.06; -0.1~0.15; 0.1~0.3; 0.1~0.5; 0.1~0.9; 0.1~1.5; -0.1~2.4
-0.1~0
MPa
4.6 控制器输出触头所能承受的交流额定电压与额定电流应不低于表2的要求：
表2
交流额定电压/V 交流额定电流/A
220 3
380 2
5技术要求
5.1正常工作条件
a） 环境温度：-25℃~55℃； b）相对湿度：5%～95%。
5.2 2参比工作条件
a) 环境温度：20℃士5℃； b) 相对湿度：45%~75%。
5.3控压范围
对设定点可调的控制器，控压范围应不小于表3的要求：
表3 压 范 围
控
压力控制器（控制器量程的%）
真空控制器(控制器量程的%)
15~95
95~15
注：压力真空控制器的控压范围，其压力部分按压力控制器的要求，真空部分按真空控制器的要求。 5.4切换值误差
控制器切换值误差应不超过表4的规定。 GB/T27505—2011
5.5重复性误差
控制器重复性误差应不大于表4的规定。
表4
切换值误差最大允许值
重复性误差最大允许值
以 量程的%计
±0.5;±1.0; ±1.5;±2.5; ±4
0.5;1;1.5; 2.5;4
5.6切换差
控制器的切换差应不大于制造商提供的相应的最大切换差。 5.7超（静)压
压力控制器及压力真空控制器的压力部分应按表5的规定，承受超（静）压试验，试验后控制器仍应符合5.3~5.6规定
表5
负荷
压力部分上限值/MPa
（压力部分上限值%
时间/h
超压 150
静压
<60 ≥60
/60
5.8 绝缘电阻
在环境温度为15℃~25℃、相对湿度为45%～75%的条件下，控制器下列端子之间的绝缘电阻应不小于20MQ。
a） 各接线端子与外壳之间； b）·互不相联的接线端子之间； c) 触头断开时，接线触头的两接线端子之间。
5.9绝缘强度
控制器在5.8规定的环境条件下，应能承受频率为45Hz～65Hz，电压按本条a)、b)项内容规定的试验，漏电电流不大于0.5mA，历时1min而不发生击穿和飞弧现象。
a）各接线端子与外壳及互不相联的接线端子之间承受1.5kV； b）触头断开时，接线触头的两接线端子之间承受3倍额定工作电压。
5.10环境温度影响
当控制器工作环境温度偏离20℃士5℃时，控制器切换值的变化量均应不超过式（1)规定的范围：
4 GB/T27505—2011
-K|-t/≤o,≤K|t2-ti
(1)
式中：
一当温度偏离20℃土5℃时，控制器切换值的变化量，其值应以与量程之比的百分数表示，%；
.
K- 0.08%/℃ t2 -本标准5.1规定的环境温度的任意值，℃；
参比温度范围的实际值，℃。
ti
5.11湿热影响
控制器应能承受相对湿度为91%95%、温度为40℃士2℃的湿热试验。试验后控制器的切换值误差的变化量应不超过式(1)规定的范围，绝缘电阻应不小于2MQ，控制器内部应无冷凝水聚集和元部件损坏。 5.12 交变负荷
控制器应在 4.6所规定的额定负荷下，并承受表6规定的正弦波形的交变负荷试验，试验后仍应符合5.4～5.6的规定
系度
控制器的量程值/MP
交变次数/次
制器的量程值的%
R
<6 >10
20
30000
5.13，机械振动
控制器应按安装场所且应符合5.4 6的规定。
试验后，控制器应无机械损坏，
表 7
条
试
岭
安装场所
振动频率/Hz 10~60 60~150 10~60 60~500 10~60 60~2000
振幅峰值/mm
加速度峰值/(m/s*)
控制室(一般应用) 现场(低振动水平) 现场(一般应用) 管道(低振动水平）管道（一般应用）剧烈振动水平
0.07
10
0.15
°20
0.20
30
5.14 抗运输环境性能
控制器在运输包装条件下，应符合JB/T9329的规定。其中：高温及湿热项目可免作，低温温度取一40℃，自由跌落高度取250mm。试验后，控制器应符合5.3～5.6的规定。
5
