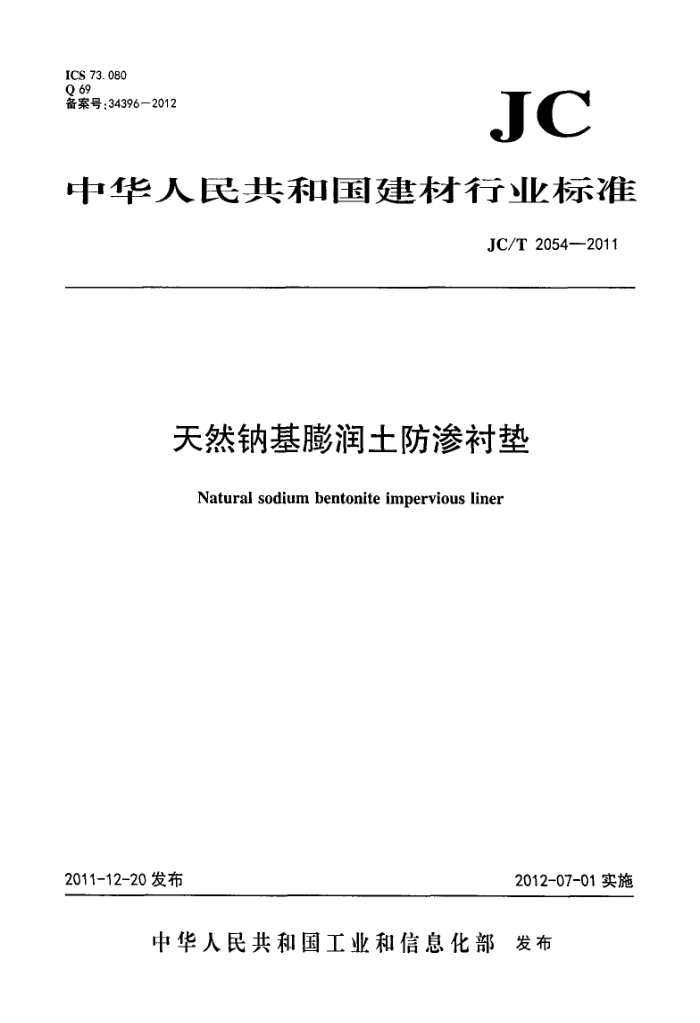

ICS 73. 080 Q 69 备案号：34396—2012
JC
中华人民共和国建材行业标准
JC/T 2054--2011
天然钠基膨润土防渗衬垫
Natural sodium bentonite impervious liner
2011-12-20发布
2012-07-01实施
中华人民共和国工业和信息化部发布 JC/T20542011
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提山。 本标准由全国非金属矿产品及制品标准化技术委员会（SAC/TC406)归口。 本标准主要起草单位：林刘房子膨润土科技有限公司、新疆中非夏子街膨润土有限责任公司、北
京中非博克科技有限公司、中国非金属矿工业公司、山东泰安路通建材有限公司、湖北中非膨润土有限公司、成阳非金属矿研究设计院有限公司。
本标准主要起草人：王新江、傅智奎、马永升、余婷、岳方成、王志强、郭海盈、李元元。 本标准为首次发布。 JC/T2054—2011
天然钠基膨润土防渗衬垫
1范围
本标准规定了天然钠基膨润士防渗衬垫（以下简称“防渗衬垫”）的术语和定义、分类和标记、要求试验方法、检验规则以及标志、包装、运输和贮存等。
本标准适用于以天然钠基膨润土为主要原料，双面覆盖土工布（膜)或塑料板，经针刺缝织或粘结的防渗衬垫。这种防渗衬垫主要用于地铁、隧道、人工湖、火电厂、垃圾填埋场、机场、水利、路桥、建筑等领域的防水、防渗工程。
本标准所规定的防渗衬垫不适用于存在高浓度电解质溶液的防水、防渗工程。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T27911995胶粘剂T剥离强度试验方法挠性材料对挠性材料 GB/T5005—2010钻井液材料规范 GB/T6003.1金属丝编织网试验筛 GB/T13761.1一2009土工合成材料规定压力下厚度的测定第1部分：单层产品厚度的测定方法 GB/T14563—2008 3高岭土及其试验方法 GB/T15788—2005 土工布及其有关产品宽条拉伸试验（ISO10319:1993，MOD） GB/T17639—2008 土工合成材料长丝纺粘针刺非织造土工布 GB/T17643—2011 土工合成材料聚乙烯土工膜 GB/T17690—1999 土工合成材料 料扁丝编织土工布 GB/T20973-2007 膨润土 SL/T237—1999 土工试验规程
3术语和定义
下列术语和定义适用于本文件。
3.1
天然钠基膨润土Naturalsodiumbentionite 膨润士是以蒙脱石（也称微晶高岭石、胶岭石)为主要成分的粘土岩一蒙脱石粘土岩。自然界天然产
出的膨润土中钠离子和钾离子交换容量总和与钙离子和镁离子交换容量总和之比大于等于1时的膨润土称为天然钠基膨润土。 3. 2
阳离子交换容量 Cation exchange capacity 100g膨润士中可交换的阳离子毫摩尔数。
1 JC/T2054—2011 3. 3
土工布Geotextile 土工布，又称土工织物，它是由合成纤维通过针织或编织而成的透水性土工合成材料。成品为布状
土工布分为有纺士工布和无纺土工布。
4分类和标记
4.1分类 4.1.1按制造工艺
防渗衬垫按制造工艺分为针刺法、针刺覆膜法和胶粘法三类 a）针刺法防渗衬垫：是由两层土工布包裹天然钠基润土颗粒针刺制成的毯状材料，用GCL-ZN
表示。如图1a）所示： b) 针刺覆膜法防渗衬垫：是在针刺法防渗衬垫的非织造土工布外表面上复合一层高密度聚乙烯土
工膜等制成的毯状材料，用GCL-FN表示。如图1b）所示：
C 胶粘法防渗衬垫：是用胶粘剂把天然钠基膨润土颗粒粘结到高密度聚乙烯板上或其他板上，压
缩生产的一种膨润土防渗衬垫，用JNL表示。如图1c）所示。
塑料扇丝编织土工布
塑料扁丝绸织士工布
天然钠基膨润土
H "
天然钠基膨润土非织造土工布高密度聚乙烯土工膜
天然钠基膨润土非织造土工布
高密度聚乙烯板
a）针刺法防渗衬垫
b）针刺覆膜法防渗衬垫图1防渗垫示意图
c）胶粘法防渗衬垫
4.1.2按单位面积所含膨润土质量
防渗衬垫按单位面积所含膨润土质量分为：4000g/m、4500g/m、5000g/m、5500g/m四种型号，其他型号由供需双方商定。 4.2标记
防渗衬垫按产品类型代号、单位面积膨润土质量、长度和宽度、标准编号的顺序标记。 口/口/□-□JC/T2054—2011
标准编号长度-宽度(m) 单位面积质量（g/m）产品类型：GCL-ZN（针刺法防渗衬垫）
GCL-FN（针刺覆膜法防渗衬垫） JNL(胶粘法防渗衬垫)
2 JC/T2054—2011
示例：符合JC/T20512011，单位面积质量为5000g/m，长度30m、宽度6m的针刺法防渗衬垫标记为：
GC1.-7N/5 000/30-6 JC/T 2054-2011
5要求
5.1 原材料要求
5.1.1防渗衬垫使用的天然钠基膨润土原料应符合表1要求。
表1 天然钠基膨润土原料性能要求
项目
技术指标 80 22 80
0.2mm~2.0mm颗粒含量/% 膨胀指数/《ml./2g) 膨胀指数变化率/% 滤失/mL 5.1.2防渗衬垫使用的聚乙烯士：工膜应符合GB/T17643--2011的规定； 使用的塑料扁丝编织土工布应符合GB/T17690一1999的规定，其单位面积质量不应小于100g/m；使用的非织造土工布应符合 GB/T17639-2008的规定，其单位面积质量不应小于200g/m。 5. 2 2外观质量
≥ ≥ M ≤
18
防渗衬垫应表面平整，厚度均匀，无破洞、破边，无残留断针，针刺均匀。 5.3长度和宽度
防渗衬垫长度和宽度由供需双方商定。其负偏差不得大于公称尺寸的1%。 5.4 物理力学性能
防渗衬垫产品的物理力学性能应符合表2的规定。
表2防渗衬垫产品的物理力学性能指标
技术指标 GCL-FN 不小于规定值
序号
项目
GCL-ZN
JNL
-
单位面积膨润土质整/（g/m）
2 拉伸强度/（≤/100mm） 3 最大负荷卜仰长率/%
M
600 10~20 40
700 10~20 40 30 5. 0 × 10-t2 0.6MPa, 1 h,
600 8~15
非织造布与编织布≥
4 剥离强度/（N/100mm） 高密度聚乙烯土工膜
与非织造布
>
5 渗透系数/《am/s) 6 耐静水压 7 穿刺强度/N 8 厚度/mm
Λ 5.0×10
1. 0X10 0. 6 MPa, 1 h,
0. 4 MPa, 1 h,
无渗漏 445
无渗漏 635 6. 0
无渗漏 220
≥
3
