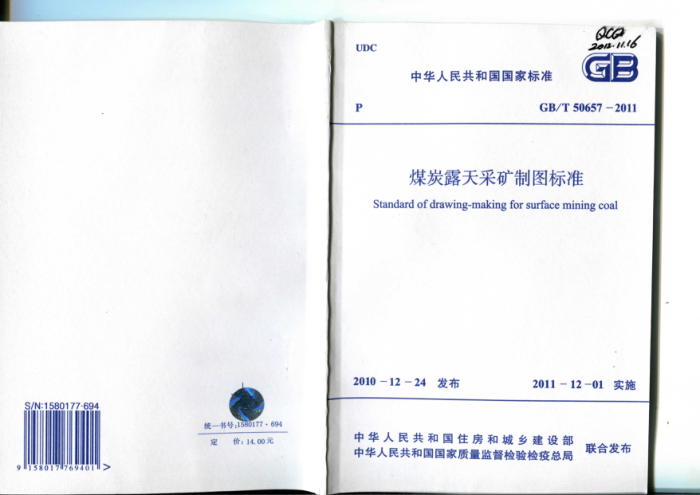

OCG 2012.1.16
UDC
GB
中华人民共和国国家标准
GB/T50657-2011
煤炭露天采矿制图标准
Standard of drawing-making for surface mining coal
2010-12-24发布
2011-12-01实施
S/N:1580177-694
统一书号：1580177·694
中华人民共和国住房和城乡建设部中华人民共和国国家质量监督检验检疫总局
价：14.00元
定
联合发布 中华人民共和国国家标准
煤炭露天采矿制图标准
Standard of drawing-making for surface mining coal
GB/T 50657-2011
主编部门：中国煤炭建设协会批准部门：中华人民共和国住房和城乡建设部施行日期：2011年12月1日
中国计划出版社 2011北 京 中华人民共和国住房和城乡建设部公告
第887号
关于发布国家标准
《煤炭露天采矿制图标准》的公告
现批准《煤炭露天采矿制图标准》为国家标准，编号为 GB/T50657—2011，自2011年12月1日起实施。
中华人民共和国国家标准煤炭露天采矿制图标准
本标准由我部标准定额研究所组织中国计划出版社出版发行。
GB/T 50657-2011
☆
中华人民共和国住房和城乡建设部
中国计划出版社出版
二O一〇年十二月二十四日
(地址：北京市西城区本辉塘北里甲11号国宏大厦C座4层)
(邮政编码；100038电话，6390643363906381)
新华书店北京发行所发行世界知识印别厂印刷
850×1168毫米 1/322.25印张54千字 2011年11月第1版2011 年11月第1次印别
印数1—8000册
☆
统书号;1580177 · 694
定价：14.00元 前言
本标准是根据原建设部《关于印发<2006年工程建设标准规范制订、修订计划（第二批))的通知》（建标(2006)136号）的要求，由中煤国际工程集团沈阳设计研究院会同有关单位编制完成的。
本标准在编制过程中，编制组进行了广泛深人的调查研究，认真总结了我国露天煤矿采矿工程制图中的实践经验，并在广泛征求意见的基础上，最后经审查定稿
本标准共分4章，主要技术内容是：总则、基本规定、图例和视图画法等。
本标准由住房和城乡建设部负责管理，中国煤炭建设协会负责日常管理，中煤国际工程集团沈阳设计研究院负责具体技术内容的解释，本标准在执行过程中，如有需要修改或补充之处，请将意见或有关资料寄送中煤国际工程集团沈阳设计研究院（地址：辽宁省沈阳市沈河区先农坛路12号，邮政编码：110015，传真024- 24810245），供今后修订时参考。
本标准主编单位、参编单位、主要起草人和主要审查人：主编单位：中煤国际工程集团沈阳设计研究院参编单位：中煤国际工程集团北京华宇工程有限公司主要起草人：郭振文 马培忠 范丽娟 王民儒 刘 玲
李庆伟
主要审查人：毕孔帮 刘 毅 郭均生 刘志军 王永军
高文达 杨朝阳 李风祥 李庆伟 刘风良王桂林 杨国华 目 次
总 则基本规定 2. 1 图低幅面 2. 2 图框格式 2. 3 标题栏 2. 4 会签栏 2. 5 比例 2. 6 量的符号与计量单位 2. 7 图线 2. 8 字体 2. 9 其他要求 3 图 例 3. 1 一般规定 3, 2 边界线及地质图例 3, 3 剥、采、排工程 3, 4 矿山运输 3, 5 疏干、防排水工程 3. 6 机械设备视图画法 4. 1 图面配置及岩层名称标注 4. 2 图线面法 4. 3 削面(或断面)符号 4. 4 尺寸标注 4. 5 直角坐标标注及指北针绘制
2
2
3. )
4 )
8）
8) ( 9 ) (10 ) ( 11 ) ( 11 ) (11 ) 13 ) ( 15 ) ( 20 ) ( 23 )
( 26 ) ( 26 ) ( 26 ) ( 27 ) ( 28 ) (30）
