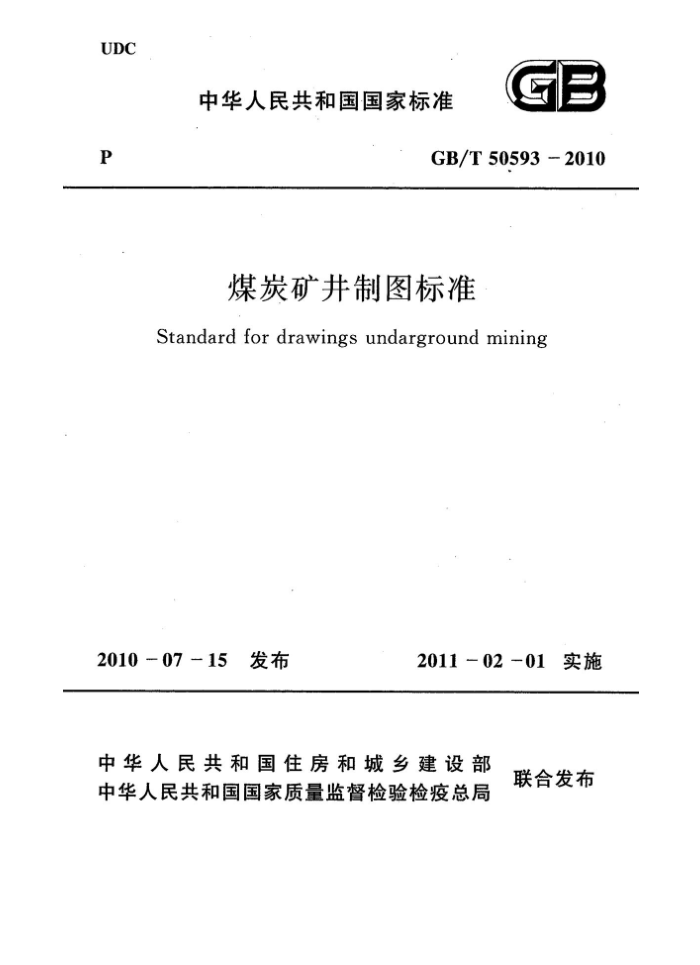

UDC
中华人民共和国国家标准
P
GB/T50593-2010
煤炭矿井制图标准
Standard for drawings undarground mining
2010-07-15 发布
2011-02-01 实施
中华人民共和国住房和城乡建设部中华人民共和国国家质量监督检验检疫总局
联合发布 中华人民共和国国家标准煤碳矿并制图标准
GB/T50593-2010
☆
中国煤炭建设协会主编中国计划出版社山版
（地址：北京市西城区木地北里甲11号国宏大厦C座4层）
（邮政编码：100038 3电话：63906433 63906381)
新华书店北京发行所发行世界知识印刷厂印刷
850×1168鑫米1/322.125印张 50千字 200年12月第1版2010年12月第1次印刷
印数1--6000册
☆
统—书号：1580177，490
定价：13.00元 中华人民共和国住房和城乡建设部公告
第 677号
关于发布国家标准
《煤炭矿井制图标准》的公告
现批准《煤炭矿井制图标准》为国家标准，编号为GB/T50593- 2010，自2011年2月1日起实施。
本标准由我部标准定额研究所组织中国计划出版社出版发
行。
中华人民共和国住房和城乡建设部
二〇一〇年七月十五日 前言
本标准是根据原建设部《关于印发<2006年工程建设标准规
范制订、修订计划（第二批）>的通知》（建标【2006136号）的要求，由煤炭工业合肥设计研究院会同有关单位共同编制完成的
本标准在编制过程中，编制组经过调查研究，认真总结了多年
来我国煤矿矿井采矿工程制图中采用的图纸图幅、图框格式、标题栏、量的符号、图线、字体、图例、视图画法及制图规则的经验，并按照国家现行有关制图标准的规定，对不适用的图例、表达方式和制图规则进行了修改、删减或增补。征求意见稿提出后，在广泛征求意见的基础上讨论、修改，最后经审查定稿。
本标准共分4章，主要内容有总则，基本规定，图例，视图画法。 本标准由住房和城乡建设部负责管理，中国煤炭建设协会负
责日常管理，煤炭工业合肥设计研究院负责具体技术内容解释。 在应用过程中如有需要修改或补充之处，请将意见或有关资料寄送该院（地址：安徽省合肥市阜阳路355号，邮政编码：230041），供今后修订时参考。
本标准主编单位、参编单位、主要起草人和主要审查人：主编单位：煤炭工业合肥设计研究院参编单位：中煤国际工程集团北京华宇工程有限公司
中煤国际工程集团沈阳设计研究院
主要起草人：闫红新徐朝鉴江选友石昌盛主要审查人：伍育群刘毅鲍巍超罗行志郑忠友
陈招宣薛桂田　金晓峰张立江闫金华
