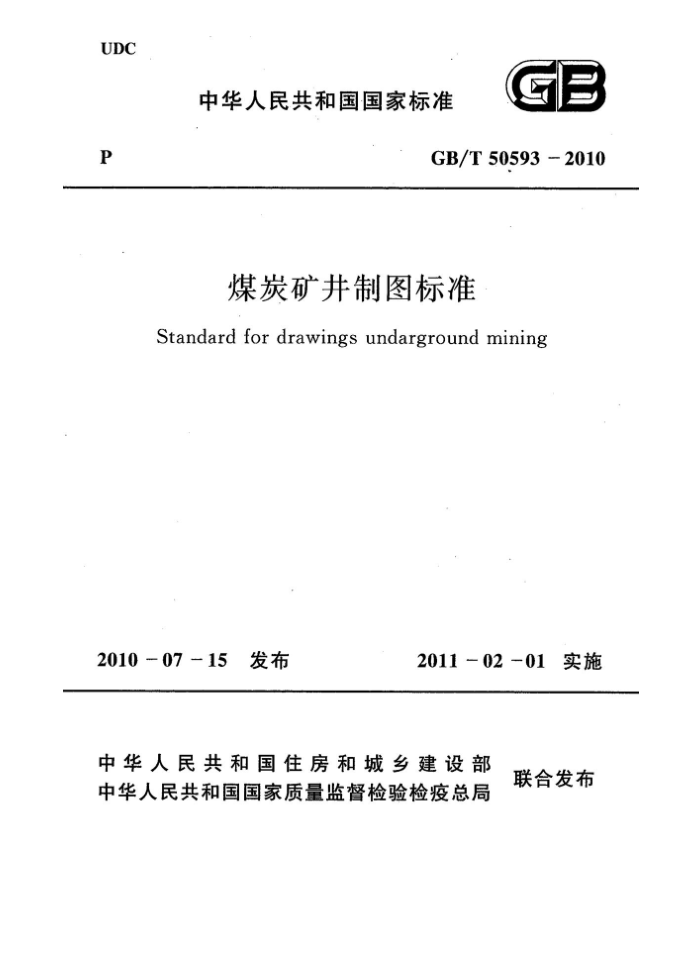

GB/T 50593 -2010
煤炭矿井制图标准
Standard for drawings undarground mining
2010 -07 -15 发布
2011 -02 -01 实施
本标准是根据原建设部《关于印发〈2006年工程建设标准规 范制订、修订计划〈第二批）〉的通知》（建标〔2006〕136号）的要求， 由煤炭工业合肥设计研究院会同有关单位共同编制完成的。
本标准在编制过程中，编制组经过调査研究，认真总结了多年 来我国煤矿矿井釆矿工程制图中采用的图纸图幅、图框格式、标题 栏、量的符号、图线、字体、图例、视图画法及制图规则的经验，并按 照国家现行有关制图标准的规定，对不适用的图例、表达方式和制 图规则进行了修改、删减或增补。征求意见稿提出后，在广泛征求 意见的基础上讨论、修改，最后经审査定稿。
本标准共分4章，主要内容有总则，基本规定，图例，视图画法。 本标准由住房和城乡建设部负责管理，中国煤炭建设协会负 責日常管理，煤炭工业合肥设计研究院负责具体技术内容解释。 在应用过程中如有需要修改或补充之处，请将意见或有关资料寄 送该院（地址:安徽省合肥市阜阳路355号，邮政编码：230041）,供 今后修订时参考。
