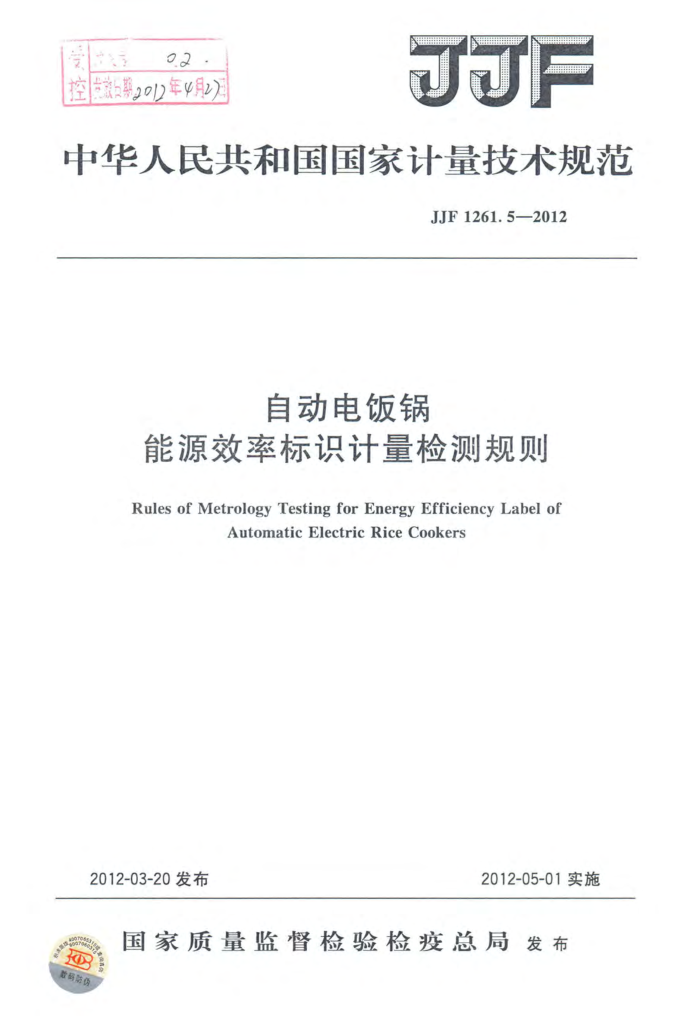

中华人民共和国国家计量技术规范
JJF1261.5—2012
自动电饭锅
能源效率标识计量检测规则
Rules of Metrology Testing for Energy Efficiency Label of
AutomaticElectricRice Cookers
2012-03-20发布
2012-05-01实施
国家质量监督检验检疫总局发布 JJF1261.5—2012
自动电饭锅
能源效率标识计量检测规则 Rules of Metrology Testing for Energy Efficiency
JJF1261.5—2012
Label of Automatic Electric Rice Cookers
归口单位：全国法制计量管理计量技术委员会能效标识计量
检测分技术委员会
主要起草单位：中国计量科学研究院参加起草单位：北京市计量检测科学研究院
上海市计量测试技术研究院
本规范委托全国法制计量管理计量技术委员会能效标识计量检测分技术委员会负责解释 JJF1261.5—2012
目 录
引言 1范围.. 2引用文件 3术语和计量单位· 3.1自动电饭锅能效限定值 3.2 自动电饭锅待机能耗 3.3 自动电饭锅保温能耗 4 概述·· 5计量要求 5.1 能源效率标识标注 5.2 能源消耗量· 5.3能源效率等级· 6 检测条件.…. 6.1环境条件… 6.2测量设备 6.3 测量不确定度 7检测项目和方法· 7.1抽样原则和方法 7. 2 样本检测 7.3原始记录· 7.4数据处理.. 8检测结果 8.1能源消耗量计量检测结果合格判据 8.2检测结果评定准则 8.3 检测报告· 附录 A 自动电饭锅能源效率测量不确定度评定示例附录B 自动电饭锅能源效率标识计量检测抽样单（格式）附录C 自动电饭锅能源效率标识计量检测原始记录（格式）附录D 自动电饭锅能源效率标识计量检测报告（格式）
(I) .(1) (1) . (1) (1)
(1) :(1) (1) (2) (2) (2) (3) (3) (3) (3) (4) (4) (4) (4) (6) (6) (6) (6) (6) (7) (9) (16) (17) (20)
.
.
I JJF1261.5—2012
自动电饭锅
能源效率标识计量检测规则
1 范围
本规则规定了以电热元件为加热源的在常压下工作的额定功率小于2kW的自动电
饭锅（以下简称“自动电饭锅”）能源效率标识的计量要求、计量检测程序、计量检测方法、计量检测结果评定准则和检测报告等内容。
本规则适用于自动电饭锅能源效率标识计量监督检测，委托检测可参考本规则进行。生产和销售自动电饭锅的单位亦可参照本规则进行检测。
接受检测的自动电饭锅应是生产者自检合格的产品，或者是销售者进口、销售的商品。
2引用文件
本规则引用了下列文件： JJF1261.1一2010用能产品能源效率标识计量检测规则 GB/T2829一2002周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB12021.6一2008自动电饭锅能效限定值及能源效率等级凡是注日期的引用文件，仅注日期的版本适用于本规则；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规则。
3术语和计量单位
下列术语和定义适用于本规则。
3.1自动电饭锅能效限定值minimumallowablevaluesofenergyefficiencyforauto maticelectricricecookers
在满足待机能耗和保温能耗要求的前提下，自动电饭锅在规定测量条件下的最低允许热效率值（%）。 3.2自动电饭锅待机能耗standbypowerconsumptionforautomaticelectricricecookers
自动电饭锅连接到供电电源上且处于等待状态（电热元件不加热，不增加其他功
能）时每小时的耗电量，计量单位为W·h。 3.3自动电饭锅保温能耗keepwarmpowerconsumptionforautomaticelectricrice cookers
具有保温功能的自动电饭锅在本规则规定条件下且处于保温状态时每小时的耗电量，计量单位为W·h。
4概述
自动电饭锅是实行能源效率标识管理的产品，它是利用电能加热，可自动控制锅内
1 JJF1261.5—2012
蒸煮温度，主要用于蒸煮米饭的电热蒸煮器具。
5计量要求
能源效率标识标注
5.1
在自动电饭锅产品的显著位置应粘贴能源效率标识。能源效率标识标注的信息应包括生产者名称或简称、规格型号、能源效率等级、热效率值、待机能耗、保温能耗、内锅材质（金属或非金属）及依据的能源效率国家标准编号等内容。
注：不具有待机功能/保温功能的自动电饭锅无需标注待机能耗/保温能耗。 能源效率标识的样式应符合自动电饭锅产品能源效率标识标注的要求，计量单位的
标注应符合国家法定计 5.2能源消耗量 5.2.1热效率值
CHRA 内锅的自动电饭 其热效率值限定值为表1中5级对应的热效率值，对于有两种或两
自动电饭锅热 双率值标注值应符合GB12021.6-2008对能效限定值的要求。对于金属内锅的自动 电饭锅， 其热效率值限定值为表1中4级对应的热效率值 对于非金属种以上内锅的产 其热效率值限定值均应满足表 中对应的热效率值。
表1 自动电饭锅能源效率等级指标
P
热效率值/% 能源效率 等级
SNS 88
额定功率
3 76
5
P≤400 400 85 86 87
60 61 62
82
-
78 79 80
74 75 76
83 84 85
89
64
待机能耗
1.6W.h
20E-5
热效率值实测值应不小于热效率值标注值。
5.2.2待机能耗
具有待机功能的自动电饭锅，能源效率等级为4，5级的产品，其能机能能应不大于2.0W·h；能源效率等级为1～3级的产品，其待机能耗应不大于-
待机能耗实测值应不大于待机能耗标注值。 5.2.3保温能耗
具有保温功能的自动电饭锅，其每小时保温能耗应不大于表2，
2 JJF1261.5—2012
表2自动电饭锅保温能耗
额定功率P/W
保温能耗/（W·h）
P≤400 400 40 50 60 70 80
保温能耗实测值应不大于保温能耗标注值。
5.3能源效率等级
自动电饭锅使用的能源效率标识标注的能源效率等级应符合GB12021.6一2008对
能源效率等级的要求。自动电饭锅的能源效率等级指标见表1。
根据热效率值、待机能耗和保温能耗的实测值确定的能源效率等级应不低于标注的能源效率等级。对于有多种功能的产品，其某一等级的产品应至少有一个功能的热效率值不低于表1的规定。 6 检测条件
6.1环境条件 6.1.1相对湿度：45%~75%。 6.1.2大气压：（86~106）kPa。 6.1.3环境温度：（23士2）℃。 6.1.4试验区域无明显空气对流及热辐射影响。 6.2测量设备 6.2.1主要测量设备 6.2.1.1数字温度仪（含热电偶）
a）测量范围：（0100)℃； b）分辨力：优于0.1℃； c）最大允许误差：±0.2℃； d）热电偶应用线径不大于0.3mm的细线热电偶。
6.2.1.2数字功率计（具有有功功率积分功能）
a）功率测量范围：（0~3）kW； b）功率测量最大允许误差：士（0.1%的读数十0.1%的量程）； c）电能量测量最大允许误差：士0.4%； d）时基信号最大允许误差：士0.05%。
6.2.1.3电子天平
a）测量范围：（0～15）kg b）最大允许误差：士3g。
6.2.1.4自动电饭锅能源效率测量装置及其测量仪表均应具有有效的检定、校准证书。
3 JJF1261.5—2012
6.2.2辅助设备 6.2.2.1测量用水
自来水。 6.2.2.2钢板尺
a）测量范围：（0~200）mm； b）分辨力：0.5mm； c）最大允许误差：士1.0mm。
6.2.2.3供电电源（供自动电饭锅使用）
电压：（220±2.2）V；频率：（50士0.5）Hz；
6.3测量不确定度 6.3.1 热效率值计量检测结果的相对扩展不确定度Urel（n）应优于0.9%（k=2）。 6.3.2 待机能耗计量检测结果的相对扩展不确定度Urel（Ea）应优于1.0%（k=2）。 6.3.3 保温能耗计量检测结果的相对扩展不确定度U.cl（Ew）应优于4.5%（k=2）
注：自动电饭锅固定时间内保温能耗的测量不确定度受加热周期的影响较大。 6.3.4 温度测量结果的扩展不确定度U（t）应优于0.3℃（k=2）。 7 检测项目和方法 7.1 抽样原则和方法
自动电饭锅的计量检测样本应在生产者自检合格的产品或者是销售领域的商品中随机抽取。
对检测批计量检测的，按GB/T2829一2002中一次抽样方案抽取样本，在生产企业成品仓库内或生产线未端抽样时，批量原则上应不少于50台。随机扫推的推本量4 台，其中2台用于检测，另2台用作备用样本。
对样本计量检测的，在生产企业成品仓库内或生产线末端抽样时，批量可少于50 台。随机抽样的样本量为2台，其中1台用于检测，另1台用作备用样本。在销售领域抽样时，批量应不少于2台，抽样的样本量为2台，其中1台用于检测，另1台用作备用样本。
抽样时应填写自动电饭锅能源效率标识计量检测抽样单（抽样单格式录B）。 7.2样本检测 7.2.1标识标注的检查
根据5.1的要求对自动电饭锅使用的能源效率标识进行检查
7.2.2能源消耗量检测 7.2.2.1热效率值的测量
a）测量准备 1）选取样本中的1台自动电饭锅用于热效率值、待机能耗和保温能能药测量 2）被测自动电饭锅应外观完好，配件齐全，无明显的机板摄伤，变或装复 3）被测自动电饭锅能够正常工作。 4）热效率值测量在自动电饭锅的正常煮饭功能挡上进行，在不影自电房的
4 JJF1261.5—2012
正常煮饭状态下，去掉蒸笼等辅助配件；对于有多种功能的自动电饭锅，若在使用说明书中有明示的最节能功能挡，则测量在最节能功能挡上进行。
5）将数字温度仪和数字功率计的测量间隔（显示更新周期）设置为≤1s。 b）热效率值测量方法 1）测量前，自动电饭锅断电，在检测环境下将自动电饭锅的内锅、发热盘、锅体
分别放置6h以上，使内锅、发热盘、锅体与环境温度差在士1℃以内。
2）测量时，用称重法向内锅加水，达到内锅额定容积的80%的水的质量（水的密度按1.0×103kg/m3计算），测量初始水温ti，初始水温应与环境温度之差在士1℃以内。 将热电偶穿过锅盖，并使热电偶测温点固定在内锅中心@50mm、距锅底（10士5）mm 区域范围内（不影响自动电饭锅的正常煮饭功能）。
3）接通电源，迅速将自动电饭锅调整到已确定的用于热效率值检测的功能挡，启动自动电饭锅；并同步启动数字功率计开始累积自动电饭锅消耗的电能量。
4）当内锅水温达到90℃时，立即切断电源，读取消耗的电能量。断电后，由于发热盘的热容量及滞后原因，内锅水温在断电后还会上升，当观察到水温从升高到开始下降时，读取内锅中水温最高温度值t2。
c）热效率值计算方法：按公式（1）计算自动电饭锅的热效率值：
7=cG(t=2 × 100%
(1)
TE
式中： n—热效率值，以百分数表示，%； c——水的比热容，取4.18×103J/（kg·℃）； G一测量前内锅水质量，kg； ti 测量前初始水温，℃； t2 测量后最高水温，℃； E-—耗电量，W·h; T——单位换算常数，T=3.6×103s/h。
7.2.2.2待机能耗的测量
自动电饭锅静置30min后，接通自动电饭锅的电源，使其处于待机状态，并同时启动数学功率计开始记录消耗的电能量，测量自动电饭锅在待机状态下4h消耗的电能量，然后计算出每小时消耗的电能量。 7.2.2.3保温能耗的测量
1）测量前，自动电饭锅断电，在检测环境下将自动电饭锅的内锅、发热盘、锅体、 实验用水分别放置6h以上，使内锅、发热盘、锅体、实验用水与环境温度差在士1℃ 以内；将数字温度仪和数字功率计的测量间隔（显示更新周期）设置为<1S。
2）用质量称重法向内锅加入额定容积80%的质量的水（水的密度按1.0×103kg/m 计算），将热电偶测温点固定在内锅中心@50mm、距锅底（10士5）mm的区域范围内。
5
