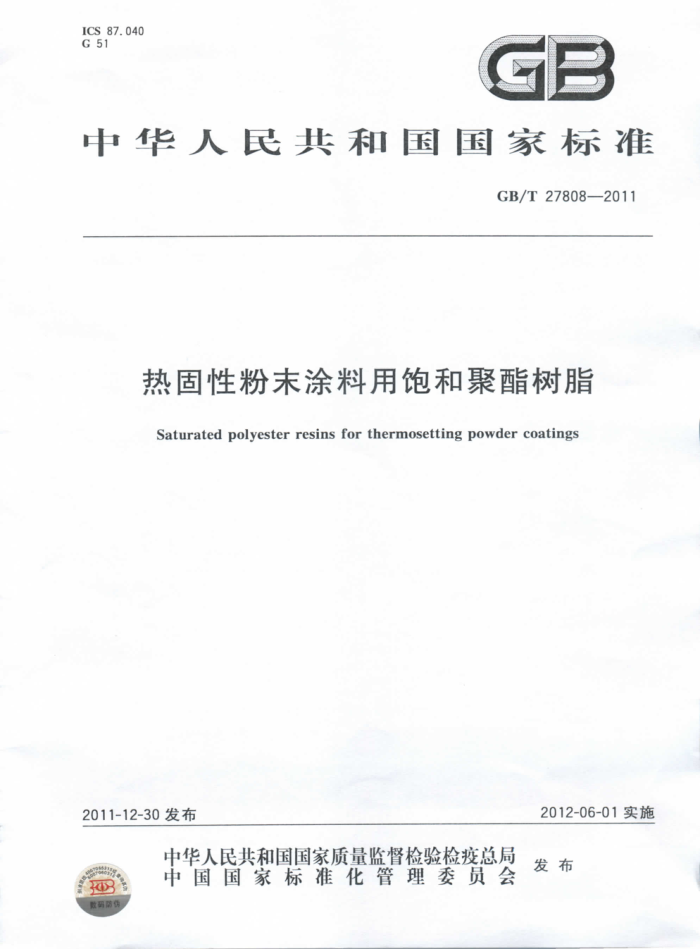

ICS 87.040 G 51
GB
中华人民共和国国家标准
GB/T27808—2011
热固性粉末涂料用饱和聚酯树脂
Saturatedpolyesterresins for thermosettingpowder coatings
2012-06-01实施
2011-12-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布
数码防 中华人民共 和 中国
国家标准
热固性粉末涂料用饱和聚酯树脂
GB/T 27808—2011
?
中国标准出版社出版发行北京市朝阳区和平里西街甲2号(100013) 北京市西城区三里河北街16号（100045）
网址www.spc.net.cn
总编室：(010)64275323发行中心：(010)51780235
读者服务部：（010)68523946 中国标准出版社秦阜岛印剧厂印剧
各地新华书店经销
*
开本880×12301/16印张0.5字数8千字 2012年4月第-版2012年4月第--次印剧
[9号：155066·1-44833定价 14.00元
如有印装差错 由本社发行中心调换
版权专有 侵权必究举报电话：（010)68510107 GB/T278082011
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国石油和化学工业联合会提出。 本标准由全国涂料和颜料标准化技术委员会（SAC/TC5)归口。 本标准起草单位：中海油常州涂料化工研究院、杭州中法实业股份有限公司、安徽神剑新材料股份
有限公司、帝斯曼（中国）有限公司、氰特表面技术（上海）有限公司、浙江天松新材料股份有限公司、黄山永佳三利科技有限公司、扬州百思德新材料有限公司、广州擎天实业有限公司、温州市立邦塑粉有限公司、 漳州市万安实业有限公司、玉石塑粉有限公司、浙江昌明化学制品有限公司、中国化工学会涂料涂装专业委员会。
本标准主要起草人：黄逸东、刘泽曦、季军宏、董亿政、李保才、贾林、夏红卫、徐忠根、沈福祥、朱璜、 何涛、林晓东、苏万安、陈玉才、朱明辉。 GB/T27808—2011
热固性粉末涂料用饱和聚酯树脂
1范围
本标准规定了热固性粉末涂料用饱和聚酯树脂的术语及定义、产品分类、要求、试验方法、检验规则和标志、包装、贮存。
本标准适用于山多元羧酸（或酸酐）、多元醇等经缩聚反应制得的热固性饱和聚酯树脂，产品用于环氧聚酯粉末涂料、纯聚酯粉末涂料和氨酯粉末涂料的制造。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件
GB/T3186色漆、清漆和色漆与清漆用原材料取样 GB/T6682 分析试验室用水规格和试验方法 GB/T6743一2008塑料用聚酯树脂、色漆和清漆用漆基 部分酸值和总酸值的测定 GB/T 8170 数值修约规则与极限数值的表示和判定 GB/T9282.1 2008透明液体以铂-钻等级评定颜色 第1部分：目测法 GB/T9750 涂料产品包装标志 GB/T9751.1 2008 色漆和清漆用旋转黏度计测定黏度 第1部分：以高剪切速率操作的锥
板黏度计
GB/T12007.6—1989 环氧树脂软化点测定方法 环球法 GB/T12008.3—2009 聚醚多元醇第3部分：羟值的测定 GB/T13491 涂料产品包装通则 GB/T19466.2一2004塑料差示扫描量热法（DSC） 第2部分：玻璃化转变温度的测定 HG/T2006热固性粉末涂料
3术语及定义
下列术语和定义适用于本文件。
3. 1
热固性粉末涂料用饱和聚酯树脂 saturated polyester resins for thermosetting powder coatings 由多元羧酸(或酸酐)、多元醇等经缩聚反应制得的热周性饱和象酯树脂：其数均分子量在2000～8000
范围内。
4产品分类
本标准根据热固性粉末涂料用饱和聚酯树脂类型的不间，分为环氧聚酯粉末涂料用聚酯树脂（环氧聚酯混合型）、纯案酯粉末涂料用聚酷树脂（纯聚酯型）和聚氨酯粉未涂料用聚酯树脂（聚氨酯型）。
- GB/T27808—2011
5要求
5.1 树脂产品质量性能应符合表1要求。
表1要求
指 标
项
目
环氧聚酯混合型
纯聚酯型
聚氨酯型
浅色或无色透明颗粒，无肉眼可见的夹杂物
外观· 颜色(铂-钻法)
100
150
250
5：5时，70±5或商定 6：4时，50±5或商定 7：3时，30±3或商定其他比例时，商定
酸值/（mg/g）
商定
羟值/（mg/g) 软化点/℃ 熔体黏度/（m） I.s （175℃或200C）
0士10或商定
新定
TGIC 型：60 HAA型55
52
玻璃化转变温度：/℃
·有特殊要求的产品指标商 b环氧聚酯混合型按聚酯树脂纯聚酯型按所用固化剂种类分为异氰脲酸三缩水甘油酯（TGIC)型聚酯树脂和羟烷基酰胺（HAA)型聚酯树脂；环氧聚酯混合型和纯聚酯型中有特殊要求的产品指标商定。
5.2 树脂产品应用性能
经双方商定的配方、生产工艺制得的粉末涂料和涂层应符合HG/T2006标准或双方商定的其他标准中产品的要求。
6 试验方法
6.1一般规定
除另有规定，试验用试剂均为化学纯以上，试验用水均为符合GB/T6682规定的三级水，试验用溶
液在试验前预先调整到试验温度。
6.2取样
产品按GB/T3186的规定取样，也可按商定方法取样。取样量根据检验需要确定。
2 GB/T 27808—2011
6.3外观
日视观察。
6.4颜色
将树脂溶解于N,N-二甲基甲酰胺（DMF)或双方商定的合适溶剂中[树脂：溶剂=1：1质量比）制成透明液体，如溶解速度慢或不能完全溶解，可稍许加热至透明，然后按GB/T9282.12008的规定进行测试。 6.5酸值
按GB/T6743—2008方法A中的指示剂法进行测试，计算按GB/T6743·-2008中8.1.1进行。 溶剂：N，N-一甲基甲酰胺（DMF)或双方商定的其他适宜溶剂，如样品溶解不完全，可稍许加热至透明。 6.6羟值
按GB/T12008.3---2009中方法Λ的规定进行测试。建议试样量约1.5g，邻苯二甲酸酐酰化试剂移取量为10mL。 6.7软化点
按GB/T12007.6-1989的规定进行测试。 6.8 熔体黏度
按GB/T9751.1一2008的规定进行测试。按双方商定选用其中的一种温度进行测试。 6.9玻璃化转变温度
按GB/T19466.22004的规定进行测试。升温速度为10℃/min
7 检验规则
7.1 检验分类 7.1.1产品检验分出厂检验和型式检验 7.1.2出厂检验项目包括外观、颜色、酸值、羟值和熔体黏度。 7.1.3型式检验项目包括本标准表1所列的全部技术要求。在正常生产情况下软化点、玻离化转变温度每年至少检验一次。树脂产品的应用性能根据需要进行检验。 7.2 检验结果的判定 7.2.1检验结果的判定按GB/T8170中修约值比较法进行。 7.2.2应检项目的检验结果均达到本标准要求时，该试验样品为符合本标准要求
8标志、包装和贮存
8.1标志
按GB/T'9750的规定进行。 GB/T 27808—2011
110808
8.2 包装
按GB/T13491中二级包装要求的规定进行。 8.3 3贮存
产品贮存时应保证通风、干煤，防止日光直接照射并应隔绝火源，远离热源。白生产日期起，未拆封的产品有效贮存期为一年，有特殊要求的产品有效贮存期山有关双方商定，并在包装标志上明示。
版权专有 侵权必究
*
-号：155066·1-44833 定价：
GB/T27808-2011
14.00元
打印H期：2012年6月26HF053
