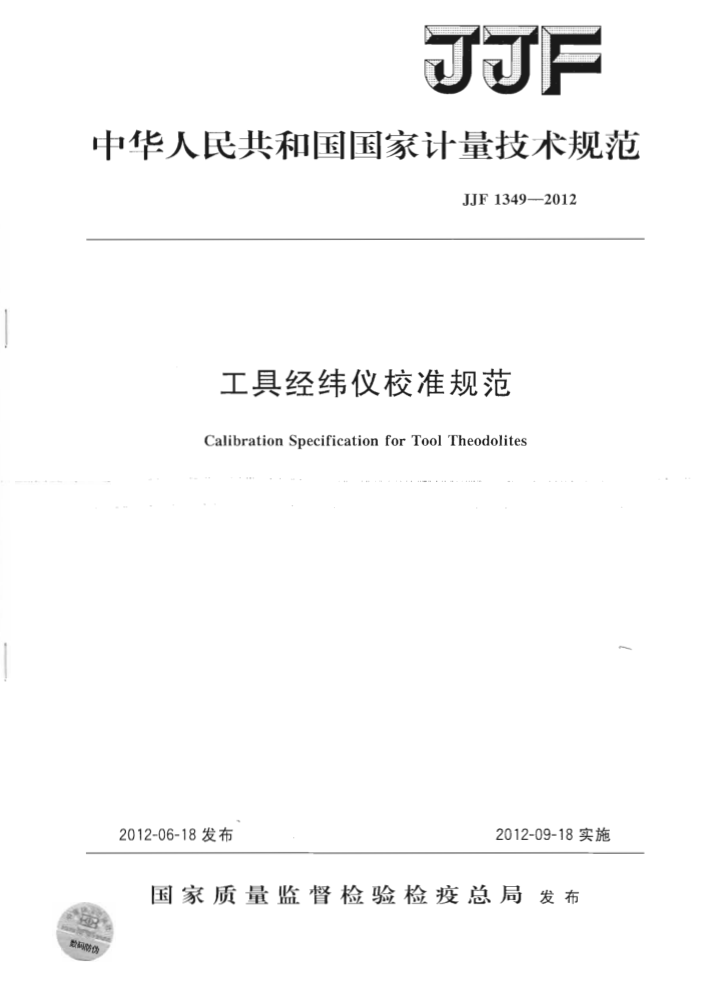

JJF
中华人民共和国国家计量技术规范
JJF1349--2012
工具经纬仪校准规范
Calibration Specification forToolTheodolites
2012-09-18实施
2012-06-18发布
国家质量监督检验检疫总局发布
数码防伪 JJF1349—2012
工具经纬仪校准规范
JJF1349—2012
Calibration Specification forToolTheodolites
归口单位：全国几何量长度计量技术委员会主要起草单位：中国航空工业集团公司北京长城计量测试技术研
究所贵州省计量测试院中航长城计量测试（天津）有限公司
1
参加起草单位：陕西省计量科学研究院
天津市计量监督检测科学研究院解放军61365部队测绘专业计量站
本规范委托全国几何量长度计量技术委员会负责解释 JJF1349—2012
本规范主要起草人：
师会生（中国航空工业集团公司北京长城计量测试技术研
究所)
吕小洁（贵州省计量测试院）张振红（中航长城计量测试（天津）有限公司）
参加起草人：
刘 莹（陕西省计量科学研究院）田 勇（天津市计量监督检测科学研究院）唐翠荣（中国航空工业集团公司北京长城计量测试技术研
究所)
刘智超（解放军61365部队测绘专业计量站） JJF1349---2012
目 髪录
(IⅡ) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (4) (4) (4) (4) (5) (5) (6) (7) (9)
引言
范围 2 引用文件 3 概述·
1
计量特性 4. 1 测微器示值误差及回程差 4.2 视准轴与横轴的垂直度 4.3 横轴与竖轴的垂直度.. 4.4 侧镜反射面与横轴的垂直度 4.5 望远镜调焦时视轴变动误差 4.6位移分划板中心与视准轴的重合度 4. 7 横向望远镜与主望远镜的垂直度 5 校准条件 5.1环境条件 5.2一测量标准及设备 6.-校准项目和校准方法 6.1测微器示值误差及回程差 6.2视准轴与横轴的垂直度... 6.3 横轴与竖轴的垂直度· 6.4 侧镜反射面与横轴的垂直度 6.5 望远镜调焦时视轴变动误差， 6.6 位移分划板中心与视准轴的重合度 6.7 横向望远镜与主望远镜的垂直度 7 校准结果表达· 8 复校时间间隔附录A 校准记录格式及示例附录B 测量不确定度评定示例附录C 校准证书内页格式
4
I JJF1349-2012
引言
工具经纬仪的计量特性和校准方法参照了JJG414《光学经纬仪》和JJG（航空）
45一1988《工具经纬仪》中规定的相应条款。
CHII
SSE
SOV
0
N A
I JJF1349-2012
工具经纬仪校准规范
1范围
本规范适用于工具经纬仪的校准。
2 引用文件
本规范引用了下列文件： JJF1071一2010国家计量校准规范编写规则凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3概述
工具经纬仪是通过自准直、反射、投射等方式，建立与其望远镜视准轴相垂直的直线、平面以及测定角位移或线位移的光学仪器。工具经纬仪主要用于航空航天、重型机械以及船舶等行业大型机械的安装和调整。其外形如图1所示。
10
图1工具经纬仪
1一方位止动手轮；2---方位微动手轮：3俯仰微动手轮； 4-侧镜；5—光源；6—水准器校正螺钉；7一水准器；
8-调焦手轮；9一光学测微鼓轮；10-位移分划板 JJF1349—2012
4计量特性 4.1 测微器示值误差及回程差 4.2 视准轴与横轴的垂直度 4.3 横轴与竖轴的垂直度 4.4 侧镜反射面与横轴的垂直度 4. 5 望远镜调焦时视轴变动误差 4.6 位移分划板中心与视准轴的重合度 4. 7 横向望远镜与主望远镜的垂直度 5
校准条件 5.1环境条件
工具经纬仪校准工作应在室内常温下进行。 5.2 测量标准及设备
测量标准及设备详见表1。
表1测量标准及设备一览表
序号 2 测量标准及设备
技术要求
焦距f≥500mm 视准线直线度<3" 2级格值≤0.2mm/格，最大允许误差绝对值小于测微器最大允许误差绝对值的1/3
平行光管准线仪自准直仪玻璃刻线尺
1 2 3
4
校准项目和校准方法 6. 1 测微器示值误差及回程差
6
测微器示值误差及回程差按左行程和右行程分别测量，每个行程至少在测微器上的三个不同位置进行。
左旋测微器指示为零，转动工具经纬仪水平微动螺旋，瞄准刻线尺零分划线，以此作为起点，在左行程范围内单向旋转测微器依次瞄准各分划线，读数分别为A：。再继续旋转一定量程后以相反方向依次测量至起点，读数分别为A。
右旋测微器指示为零，按上述操作单向右旋测微器完成右行程范围的测量。 测微器各受校点示值误差按下式计算：
(1)
A,=Ad-B
式中： △：一各受校点示值误差，mm； A, 一正行程测微器读数，格； B;- -标准值，mm; d 一测微器格值，mm/格。
2 JJF1349—2012
各受校点回程差按下式计算：
e; = |A, -A, ld
(2)
式中： E;各受校点回程差，mm； A，一反行程测微器读数，格；测微器示值误差及回程差校准结果的计算参见附录表A.1。
6.2视准轴与横轴的垂直度
在室内布置两支光轴在同一水平线、相差180°的平行光管，其中一支须装有格值不大于30"/格的分划板，校准装置见图2
工具经纬仪
标有格值的平行光管II
平行光管
图2视准轴与横轴的垂直度校准装置
精确整平具经纬仪，以正镜位置瞄准平行光管I的十字分划板中心，固定照准部，纵转望远镜180°，用竖丝中心位置，在平行光管Ⅱ的分划板横丝上，读取格数b1。
旋转照准部180°，以倒镜位置重复上述检定并读取格数b2。 视准轴与横轴的垂直度按下式计算：
I
(b2-b)t
(3)
Y n
式中：
视准轴与横轴的垂直度，（")； -平行光管Ⅱ十字分划板格值，（")/格
6.3横轴与竖轴的垂直度
横轴与竖轴的垂直度用高低点进行校准。将平行光管按图3布置，平行光管1和平行光管Ⅱ大致处于同一铅垂面内，平行光管Ⅱ须装有格值不大于30"/格的分划板。高、 低两光管相对水平方向的夹角大于25°，两夹角对称度小手30°。
精确整平工具经纬仪，以正镜位置瞄准平行光管1的十字分划板中心，向下旋转望远镜，在平行光管Ⅱ的横丝上读取望远镜十字线竖丝所在位置的格数A（以实际刻划为准）；以倒镜位置重复上述操作并读取格数B
工具经纬仪
图3装置结构
3
