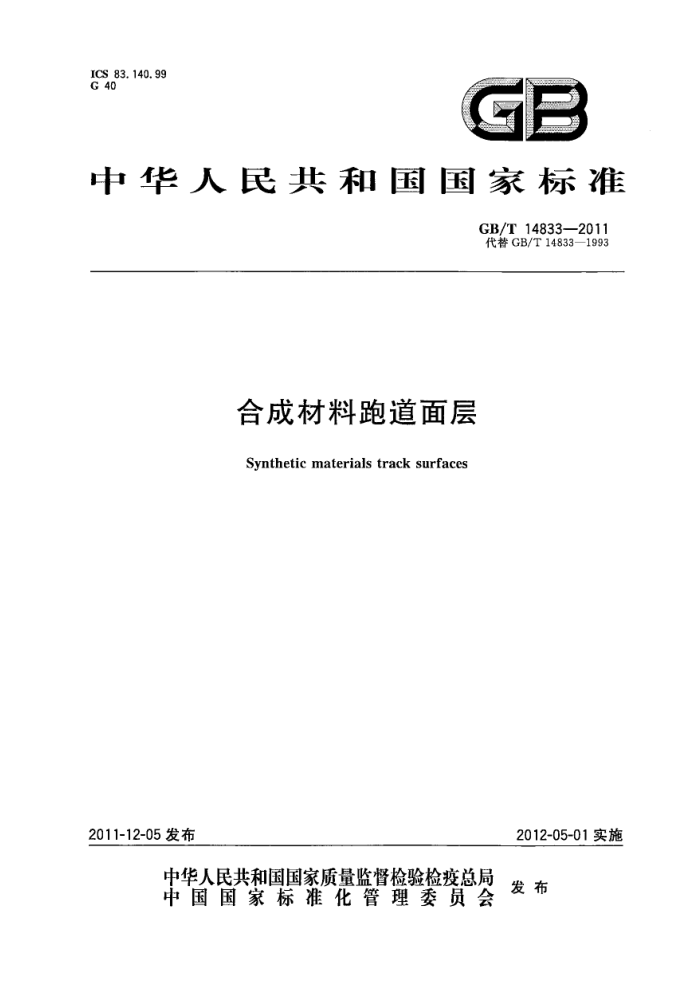

ICS 83.140.99 G 40
GB
中华人民共和国国家标准
GB/T14833—2011 代替GB/T14833—1993
合成材料跑道面层
Synthetic materials track surfaces
2011-12-05发布
2012-05-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T14833—2011
前言
本标准是参照国际田径联合会《田径场地设施标准手册》中对田径场地合成材料跑道面层质量要求，结合环境保护及产品发展的需要进行修订的。
本标准依据GB/T1.12009进行编制。 本标准代替GB/T14833一1993《塑胶跑道》。 本标准与GB/T14833-1993的主要差异如下：
增加了前言； -增加了产品分类；取消了外观与尺寸（1993年版的4.1)；取消了产品的硬度、回弹性和压缩复原率指标要求（1993年版的4.2）；调整了产品的拉伸性能指标（见4.1.4，1993年版的4.2)；
一增加了产品耐久性的要求及测定方法（见4.3和5.8）；增加了产品的冲击吸收、垂直变形和抗滑值指标要求及测定方法（见4.1.4和附录A、附录B、
附录C)；增加了环保性能要求及测定方法（见4.2.2、5.7、5.8和附录E）。
本标准由中国石油和化学工业联合会提出。 本标准由全国橡胶与橡胶制品标准化技术委员会橡胶杂品分技术委员会（SAC/TC35/SC7）
归口。
本标准负责起草单位：保定市超达体育设施有限公司、广州大洋元亨化工有限公司。 本标准参加起草单位：保定长城合成橡胶有限公司、杭州顺帆化学工程有限公司、南京宁海聚氮酯
有限公司、北京正康创捷体育设施工程有限责任公司。
本标准主要起草人：郭龙、宋宝清、师建华、王卫、周金鹏、彭汉年、韦勇。 本标准所代替标准的历次版本发布情况：
GB/T14833—1993。
1 GB/T14833--2011
合成材料跑道面层
1范围
本标准规定了合成材料跑道面层的产品分类、技术要求、试验方法、检验规则、使用和维修。 本标准适用于由合成材料铺设的跑道面层。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2941橡胶物理试验方法试样制备和调节通用程序 GB/T9758.1—1988色漆和清漆 “可溶性”金属含量的测定第1部分：铅含量的测定火焰
原子吸收光谱法和双硫分光光度法
GB/T9758.4一1988色漆和清漆“可溶性”金属含量的测定第4部分：镉含量的测定火焰原子吸收光谱法和极谱法
GB/T9758.6-—1988 3色漆和清漆 “可溶性”金属含量的测定第6部分：色漆的液体部分中铬总含量的测定火焰原子吸收光谱法
GB/T9758.7-1988色漆和清漆 “可溶性”金属含量的测定第7部分：色漆的颜料部分和水可稀释漆的液体部分的汞含量的测定无焰原子吸收光谱法
GB/T10111随机数的产生及其在产品质量抽样检验中的应用程序 GB/T10654高聚物多孔弹性材料拉伸强度和拉断伸长率的测定 GB/T16422.2塑料实验室光源暴露试验方法第2部分：氙弧灯 GB18583室内装饰装修材料胶粘剂中有害物质限量
3产品分类
3.1根据用途、竞赛级别、参赛运动员人数与技术水平等因素将室外合成材料跑道面层场地分三类（见表1）。
表1室外合成运动面层的分类适用范围
基本要求
场地分类
《田径竞赛规则(2009)》第1条(a)～(h)比 应符合表2、表3和面层材料耐久性能的赛及国内1~3类比赛
I类场地
要求应符合表2、表3的要求，面层材料耐久性能指标由供需双方协商确定应符合表2、表3的要求
《田径竞赛规则(2009)》第1条国内第4~ 6类比赛
Ⅱ类场地亚类场地合成材料跑道面层按其结构型式分为以下两个类型。
适用于教学和大众健身
3.2
1 GB/T 14833—2011 3.2.1渗水型
由树脂粘合橡胶碎粒或其他方法制造的具有缝隙结构的一类合成材料跑道面层。主要特点是水在该类型面层上除存在表面径流外，还存在通过面层的流动形式。 3.2.2非渗水型
垂直剖面致密或有少量气孔及带有特定结构形式的一类合成材料跑道面层。
4要求 4.1合成材料跑道面层技术性能 4.1.1厚度
面层的厚度应该满足冲击吸收和垂直变形的要求，现场低于检测合格证书给出厚度值10%的面
积，不能超过总面积的10%。面层的厚度采用经过标定的三针测厚仪来测量。 4.1.2有效性
合成材料面层的有效性是指运动员在面层上进行田径竞赛和训练时感到舒适和安全，不因运动员
运动时对面层产生的冲击力，过高地反作用于人体或造成过高的体能损耗，并且在跌倒时减轻对人体的伤害。技术性能中与面层有效性相关的项目有：
a）冲击吸收； b）垂直变形； c）抗滑性。
4.1.3耐久性
耐久性是指合成材料面层的有效性在相当一段时间内得到保持的特性。技术性能中与面层耐久性相关的项目有：
a）拉伸强度； b) 拉断伸长率； c) 阻燃性。
4.1.4 合成材料跑道面层物理性能（见表2）。
表2合成材料跑道面层物理性能
指 标
项 目
渗水型 35~50 0.6~2.5 47 0. 4 40
非渗水型 35~50 0.6~2.5
冲击吸收/% 垂直变形/mm 抗滑值(BPN，20℃) 拉伸强度/MPa 拉断伸长率/% 阻燃/级
> ≥ ≥
47 0. 5 40 1
I
4.2合成材料跑道面层中有害物质限量 4.2.1合成材料用于跑道面层应避免和减少对环境和人体造成的危害。 2 GB/T 14833—2011
老化试验时间168h。 5.8.3试样规格：符合GB/T10654中规定的要求。 5.8.4老化后试样测试：采用GB/T10654中规定的方法，拉伸速度为（100土10)mm/min。
6检验规则
6.1组批与取样 6.1.1以每项工程所用合成材料跑道面层为一批。每批均应进行技术性能检验。进行技术性能检验时按表4规定的规格及数量和6.1.2～6.1.4规定的要求取样，随机地按施工顺序与施工平行抽取。每块试样均应进行测试，结果取其算术平均值。
表4抽样规则
场地面积/m ≤4 000 4 000~8000 ≥8000
抽样数量/块
样品规格
≥2 ≥3 ≥4
300mm×300mm×实际厚度
6.1.2样品在现场条件下停放时间为14d，用塑料袋包装、并置于阴凉干燥处，包装上应注明工程名称、取样日期、取样部位、现场气侯条件、取样人及有关特殊说明。 6.1.3样品固化14d以上方可进行测试。若无法进行则也可在实验室进行加速固化，固化条件 70℃×24h，并在样品包装上注明，样品有效期为6个月， 6.1.4必要时，可以直接在竣工后的合成材料跑道面层上挖取样品，抽样按GB/T10111获得随机数再按预先规定的顺序确定抽样点。 6.2检验分类 6.2.1适用性检验
合成面层材料所使用的原料、工艺方法，应在接近现场施工条件下制作样品，作适用性检验，其指标按照表1的分类要求应符合第4章的相关规定。 6.2.2控制检验
按取样规则，抽取施工现场样品，进行技术性能检测，其指标应符合本标准4.1.4的相关规定，
6.2.3型式检验
本标准所列全部技术要求为型式检验项目，通常在下列情况之一时应进行型式检验： a）新产品的试制定型鉴定； b）产品的结构、设计、工艺、材料、生产装置、管理等方面有重大改变，可能影响产品性能时； c）转产、转厂、停产后复产； d）合同规定； e）控制检验结果与适用性检验有较大差异时； f）国家质量监督机构提出进行该项试验的要求。 4 GB/T 14833—2011
6.3 判定规则
控制检验结果符合本标准4.1.4的规定要求时判为合格。当检验结果有一项不合格时，应另取双倍试样进行检验，如仍不合格，则判该批产品为不合格品。
7 使用、保养、维修
7. 1 在具备适当排水设施的情况下，可全天候使用。 7.2 运动鞋鞋钉在6mm以内可以使用，跳高、跳远和标枪例外。 7.3 避免长期荷重。 7. 4 保持清洁，清洗时不能使用化学溶剂。避免人为因素造成面层损坏。损坏应立即修复。 7.5 喷涂的标志和标志线，在使用中会磨损，必要时可更新。 7. 6 维修应由专业施工队进行。
5 GB/T 14833—2011
附录A （规范性附录）
冲击吸收的检测方法
A.1适用范围
本方法适用于合成材料跑道面层表面冲击吸收值的测定。
A.2 检测装置
采用冲击吸收测试仪（见图A.1所示）检测合成材料跑道面层的冲击吸收性能。
国
口
2
4
6 t
0
10 11 12 1
H
H
& 一支撑面；
1—立柱; 2——提升与释放重物装置； 9——装载层；下落重物；
10- 一测力台支撑物； 11- 一测力台； 12 合成材料表面； 13 地基。
导向管； 5- 一铁砧；
4
一弹簧； 7——小管；
6-
图A.1冲击吸收测试仪器
该装置应符合下列要求：
下落重物的质量为20kg士0.1kg，并带有一直径约为20mm的坚硬的冲击针； b) 带有坚硬表面的铁砧，--般直径为100mm；
a)
弹簧弹性度为1750N/m~2250N/m，直径约为95mm，如果该弹簧的弹性度超过该范围，则有必要对采用该仪器得到的结果应用校正系数；
)
d) 导向管的内径为(71.0士0.1)mm；
测力台的直径为70mm，球形底盘半径为500mm；
e)
