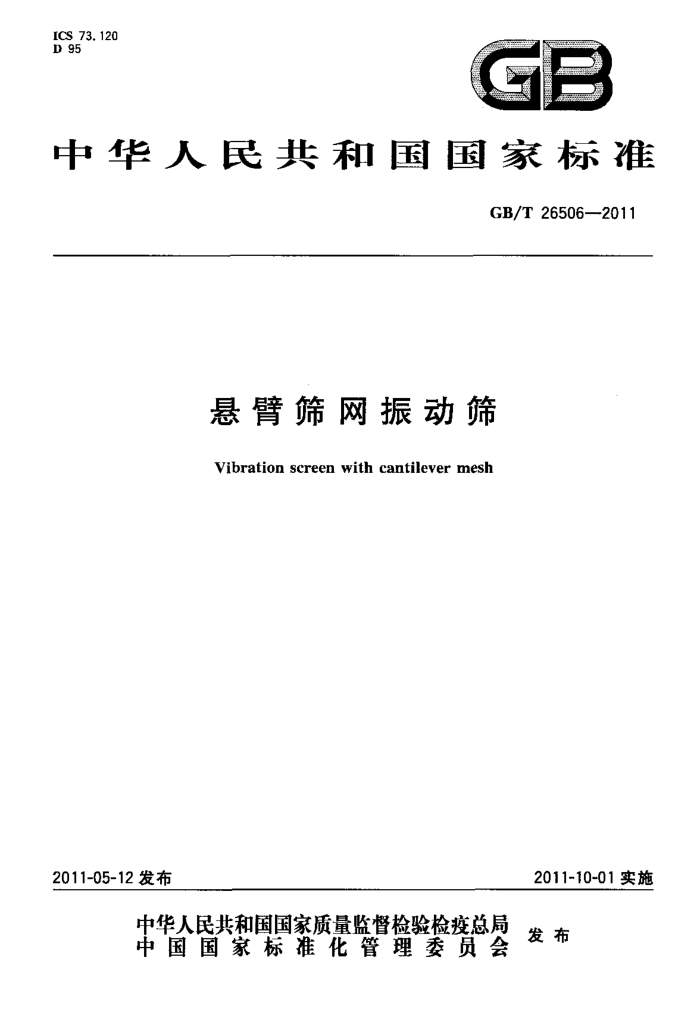

中华人民共和国国家标准
GB/T 26506—2011
悬臂筛网振动筛 Vibration screen with cantilever mesh
2011-10-01 实施
2011-05-12 发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T 26506-2011
目 次
前言范围
1 2 规范性引用文件 3 术语和定义 4
产品分类 5 技术要求… 6 试验方法· 检验规则标志、标签和使用说明书
.
2
22 23 23 23 24
子
8 9
包装、运输及贮存
- GB/T 26506--2011
前言
本标推由中国机械工业联合会提出本标准由全国矿山机械标准化技术委员会（SAC/TC88)归口。 本标准负责起草单位：济南中燃科技发展有限公司。 本标准参加起草单位：洛阳矿山机械工程设计研究院有限贵任公司。 本标准主要起草人：孟祥义、谢昏萍、黄嘉琳、陈大力、徐明智本标准为首次发布。
I GB/T 26506—2011
悬臂筛网振动筛
1 范围
本标准规定了悬臂筛网振动筛的产品分类、技术要求、试验方法、检验规、标志、标签、使用说明书、包装、运输和贮存。
本标准适用于悬臂筛网振动筛（以下简称悬臂筛）。该筛机主要用于筛分烧结矿、焦炭、球团矿和矿石等散状物料。 2 规范性引用文件
下列文件中的条款通过本标推的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 191 包装储运图示标志(GB/T191-2008,IS0780：1997MOD) GB/T 699 优质碳素结构钢 GB/T 700 碳素结构钢 GB/T 1222 弹簧钢 GB 5226. 1 机械电气安全机 机械电气设备第1部分：通用技术条件（GB5226.1一2008，
IEC 60204-1:2005,IDT)
GB/T 6388 运输包装收发货标志 GB/T 9969 工业产品使用说明书 总则 GB/T13306标牌 GB/T 13384 机电产品包装通用技术条件 JB/T4042振动筛试验方法 JB/T5000.3重型机械通用技术条件第3部分：焊接件 JB/T 5000.4 重型机械用技术条件第4部分：铸铁件 JB/T 5000.6 重型机械通用技术条件 年第6部分：铸钢件 JB/T5000.12重型机械通用技术条件 第12部分：涂装
3术语和定义
下列术语和定义适用于本标推。
3. 1
悬臂筛网 cantilever mesh 筛棒一端固定在横梁上，另一端悬臂，筛孔为长条形的筛网，见图1。
Y GB/T 26506—2011
悬酵筛网安装面
一侧板； 2- 一筛棒; 3- 一横粱。
1-
图 1
3. 2
悬臂筛网振动筛 vibration screen with cantilever mesh 采用悬臂筛网的振动筛分设备。
3.3
悬臂筛网安装面 the installation surface of cantilever mesh 固定筛棒的横梁所组成的平面,见图1。
4产品分类
4.1 型式
悬臂筛为由振动电动机或激振器作为振动源，筛箱上装有悬臂筛网的筛分设备。悬臂筛按振动源安装位置不同分为以下6种型式。
a）振动源非垂直下置，振动方向与悬臂筛网安装面垂直式，代号A，见图2； b) 振动源非垂直侧置，振动方向与悬臂筛网安装面非垂直式，代号B，见图3； c) 振动源垂直侧置，振动方向与悬臂筛网安装面非垂直式，代号C，见图4； d) 振动源非垂直下置，振动方向与悬臂筛网安装面非垂直式，代号D,见图5； e) 振动源非垂直上置，振动方向与悬臂筛网安装面非垂直式，代号E，见图6； f) 振动源非垂直上置，振动方向与悬臂筛网安装面垂直式，代号F，见图7。
9
5
0
筛上出料
+90
+筛下出料减振弹簧；一支架；
5
1—筛箱;
布料斗： 3- 一上筛网；
2.
7
8- 防尘罩
-下筛网; 5-—振动源;
电动机。
N
4
图 2
2 GB/T 26506—2011
入料
￥90
Q
筛上出料
外密
筛下出料
17
14 5
1筛箱;
布料斗; 悬臂筛网；振动源；减振弹簧；支架；防尘罩。
L
3
4
7
图 3
6
入新
筛上出料
筛下出料
一筛箱：布料斗李一悬臂筛网; 振动源： 5- 一减振弹簧;
1
2
3
M
支架；一防尘罩。
6
7
图 4 GB/T 26506.--2011
人
料流方间
#90° *90°
筛上出料
筛下出料
一筛箱； 2-——布料斗; 3~ 一悬臂筛网;
振动源+ 一碱振弹簧；一支架； -防尘罩; 电动机。
5
6-
7
3-
图 5
入料
TT
:I
料流方间
筛上出料
+筛下出料
-筛箱; 2- -布料斗; 3- -悬臂筛网
E.
振动源； 5- 减摄弹策；
：
一支架+ 电动机。
6
T
图 6 GB/T 26506--2011
H
筛上出料
￥90
|筛下出料
一筛箱；布料斗；
1- 2- 1
-悬臂筛网; 一振动源；
3-
4
5 --减振弹策; 6-—支架; 7—-电动机。
图 7
4.2型号
悬臂筛的型号表示方法如下：
S B
二 口口
口
筛箱内侧长度，单位为dm 筛箱内侧宽度,单位为 dm 用途代号：J为焦炭筛；Q为球团筛；K为矿石筛；烧结矿筛不标注筛网布局型式：S为单层双棒筛网; H为上层单棒下层双棒的两层筛网; E为上层双棒下层单棒的两层筛网；单层单棒筛网不标注振动源安装位置(A、B.C、D、E、F) 振动源种类：为激振器，振动电动机不标注悬臂筛网其他筛筛网层数，单层不标注
标记示例：振动源为激振器非垂直下置,振动方向与悬臂筛网安装面垂直式,筛箱内侧宽度为 15 dm,筛箱内侧长度为 42 dm,
筛网为上层双棒下层单棒，用于烧结矿筛分的悬臂筛，其标记为：2SBIAE-1542。
5
