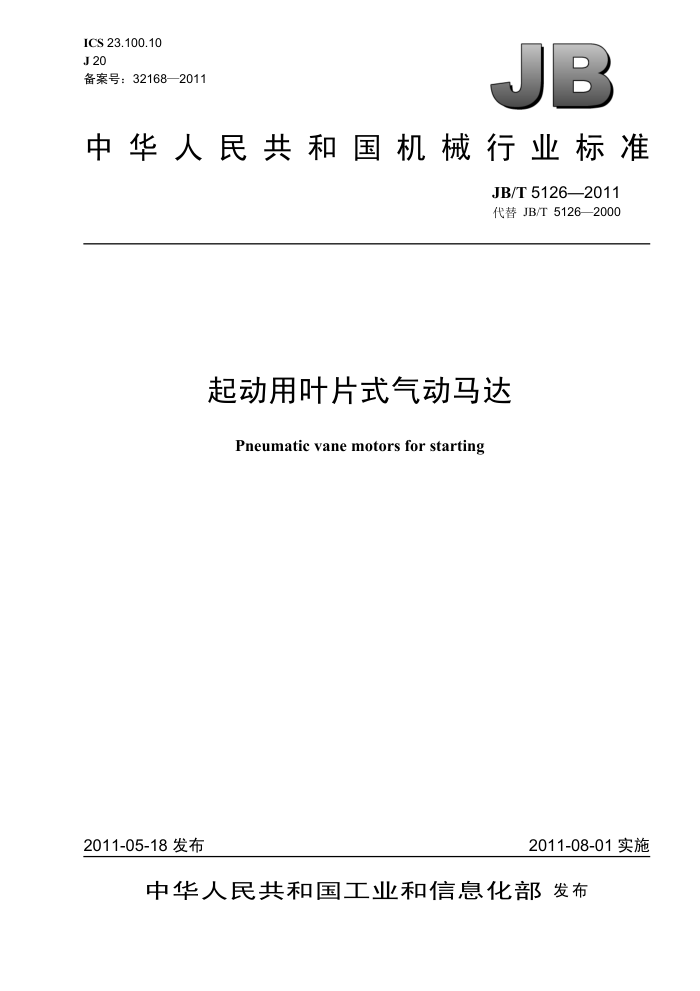

ICS 23.100.10 J 20 备案号：32168—2011
JB
中华人民共和国机械行业标准
JB/T 5126—2011 代替 JB/T 5126—2000
起动用叶片式气动马达
Pneumatic vane motors for starting
2011-08-01 实施
2011-05-18 发布
中华人民共和国工业和信息化部发布 JB/T 5126—2011
目 次
前言，
. III
范围... 规范性引用文件. 型号与基本参数技术要求.. 检验方法检验规则..
1
2 3
X 5
......................
........................
......................
9
6.1 检验类型. 6.2 出厂检验.. 6.3 型式检验. 6.4 产品检验的项目及质量特性类别.…. 6.5 抽样方案 6.6 抽样.. 6.7 判定规则. 7 标志、包装、运输与贮存 7.1 标志.. 7.2 包装 7.3 运输与贮存
...3
........................................
.....................................
.........................
..... JB/T 5126—2011
前言
本标准代替JB/T5126一2000《起动用叶片式气动马达》。 本标准与JB/T5126一2000相比，主要变化如下：
增加引用了 GB17957等标准; 修订时对标准进行了编辑性修改; 扩大了标准使用范围; -对产品的基本参数进行了必要的修改并取消了马达机重指标; 对产品的技术要求进行了必要的修改;；细化了检验方法和检验规则。
本标准由中国机械工业联合会提出。 本标准由全国凿岩机械与气动工具标准化技术委员会（SAC/TC173）归口。 本标准起草单位：烟台市石油机械有限公司。 本标准主要起草人：田泽宇、方倩。 本标准所代替标准的历次版本发布情况为：
JB/T 5126—1991、JB/T 5126—2000。
II JB/T 5126—2011
表1
噪声（声功率级） dB (A)
产品 验收气压 最大输出功率」最大输出功率时的转速a 空转转速 单位功率耗气量系列 MPa
气管内径 mm
kw ≥3.0 ≥5.0 ≥6.0 ≥7.0 ≥9.5 ≥10.5
r/min L/ (s·kW) ≥3 200
r/min
≤23 ≤23 ≤24 ≤21 ≤21 ≤21
3 5 0.63 6 9 10 0.4 11 a最大输出功率时的转速误差应在±5%之内
1 800 1 600 1 600 1 200 1 000 1 500
16 20 20 25 25 50
≥3 000 ≥3 000 ≥2 000 ≥1 700 ≥2 500
≤129
同一型号产品的零部件均应达到互换的要求（图样和技术文件规定的选配件除外）。 4.4　机械加工件的质量应符合 JB/T 7164 的规定。 4.5 热处理件的质量应符合 JB/T7161的规定。 4.6灰铸铁件的质量应符合 JB/T 5937的规定。 4.7 所有零件（包括外购件、外协件和标准件）必须经质量检验部门验收合格后方可进行装配。 4.8装配质量应符合 JB/T 7165的规定。 4.9装配后整机运转应自如，起动装置伸缩距离应符合产品图样的规定，伸缩灵活。 4.10 ）产品在规定验收气压和正常润滑条件下，运转应灵活、可靠，各项性能指标应符合表1的规定。
4.3
产品的清洁度指标应符合表2的规定。
4.11
表 2
9
产品系列清洁度mg
3 ≤950
5 ≤1100
6 ≤1 200
10 ≤1 700
11 ≤1 700
≤1700
4.12 ：产品涂装质量应符合JB/T9857的规定。 4.13 3产品防锈应符合JB/T3576的规定。 4.14产品在验收气压下的噪声（声功率级）应符合GB19872和表1的规定。 4.15 5产品安全要求应符合 GB 17957 的规定。 5检验方法 5.1产品的性能试验按 GB/T 5621 的规定进行。 5.2噪声测量按 GB/T 5898 的规定进行。 5.3　产品的清洁度检测按 JB/T 4041 的规定进行 5.4产品的起动装置伸缩距离用钢直尺检验 5.5　产品的安全性应按GB17957 的规定进行检查。 5.6产品的外观质量用目测检查。 6检验规则 6.1检验类型
产品检验分出厂检验和型式检验，出厂检验由生产企业质量检验部门进行，型式检验由生产企业质量检验部门或法定产品质量监督检验机构进行。
2 JB/T 5126—2011
6.2出厂检验 6.2.1 产品应经出厂检验合格，并附有证明产品质量合格的技术文件方可出厂 6.2.2 产品出厂检验，由生产企业根据具体产品制定的检验规范进行，检验项目见表3，检验结果应符合表 1 和表2 的规定。 6.2.3 产品出厂检验可依据企业具体情况采取全检或抽样检验的方式。 6.2.4 产品的抽样规则按6.5和6.6的规定执行。 6.2.5 采用全检时，出现不合格项即判定该件产品为不合格。 6.2.6 采用抽检时，应根据检验结果按6.7的规定对检验批作出合格与否的判定。 6.2.7采用抽检时，当正在采用正常检验时，只要初次检验中连续5批或少于5批中有 2批是不可接收的，则转移到加严检验。本程序不考虑再提交批。当正在采用加严检验时，如果初次检验的接连 5批已被认为是可接收的，应恢复正常检验。正常检验时无论多少批连续未出现不合格，均不应采用放宽检验。 6.2.8本标准规定的耗气量和噪声、清洁度、安全性等四个项目，在型式检验报告有效期内且未出现本标准6.3.1规定的情况时，可不列入出厂检验项目。 6.3型式检验 6.3.1在下列情况之一时，产品应进行型式试验：
a）研制的新产品或老产品转厂生产； b）产品在设计、工艺及主要材料有重大变更时; c）产品长期停产后恢复生产时; d）成批或大量生产的产品，每三年进行一次； e）产品质量监督机构或用户按规定提出进行型式检验的要求时。
6.3.2型式检验的样本，应从出厂检验合格品中随机抽取，数量不少于2件。 6.3.3型式检验的项目见表3，并依据检验结果按6.7的规定对检验批作出合格与否的判定 6.4产品检验的项目及质量特性类别
按检验项目对产品质量和使用性能的影响程度，将质量特性类别分为 A、B 两类，其中 A 类的影响程度最为严重，B类的影响程度较轻。产品质量检验的项目及质量特性类别见表3。
表3
检验类型
检验项目最大功率最大功率时转速
质量特性类别
技术要求 4.10 4.10 4.14 4.10 4.15 4.11 4.1、4.9、4.12
检验方法 5.1 5.1 5.2 5.1 5.5 5.3 5.4、5.6 目测检查目测检查
序号
出厂检验 型式检验
V A A
/ /
1 2 3 4 5 6 7 8 9
/ / / 1 / / / √
噪声耗气量安全性产品清洁度产品外观质量产品标志产品包装
A A B B B B
/ V /
7.1 7.2
注：检验类型中，“／”的为必检项目，“一”的为可不检测的项目。 6.5抽样方案 6.5.1本标准采用 GB/T 2828.1 规定的正常检验一次抽样方案进行 6.5.2　以9台～15 台单位产品作为一个提交检验批的量。
