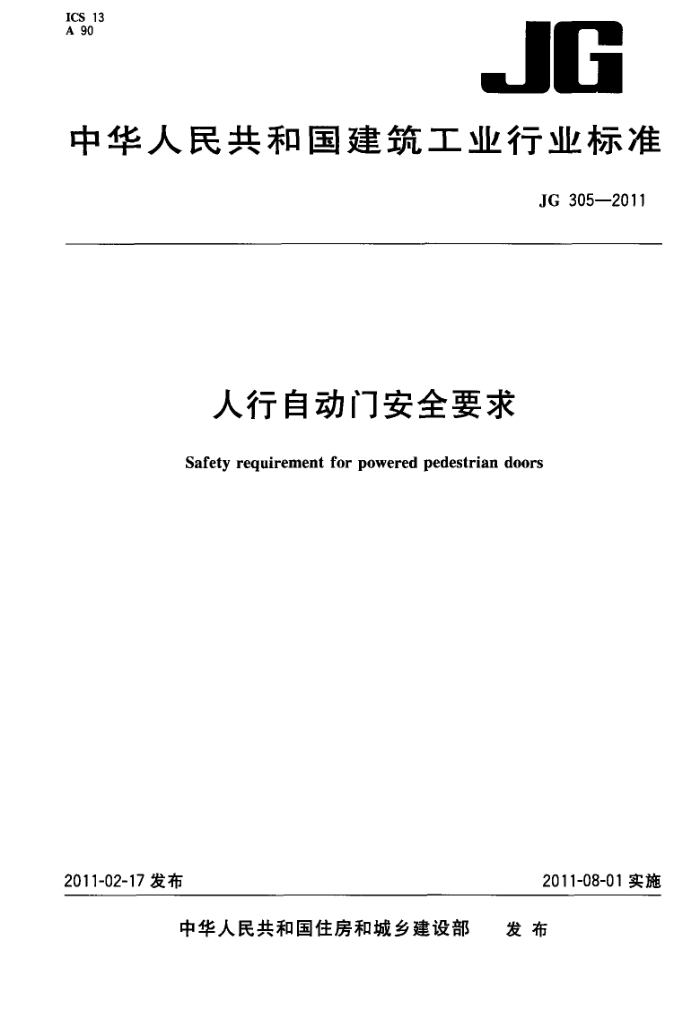

ICS 13 A 90
JG
中华人民共和国建筑工业行业标准
JG 305—2011
人行自动门安全要求
Safety requirement for powered pedestrian doors
2011-02-17发布
2011-08-01实施
发布
中华人民共和国住房和城乡建设部 JG305—2011
目 次
前言
H
范围 2 规范性引用文件 3 术语和定义 4 要求 5 试验方法 6 检验规则附录A（规范性附录） 安全标识附录B（规范性附录） 主危险区域、次危险区域范围示意附录C（规范性附录） 不同类型自动门示意附录D（规范性附录）冲击力测量位置示意
1
10
12 13 15 16
.. JG 305—2011
前言
本标准第4章为强制性的，其余为推荐性的本标准按照GB/T1.1一2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑制品与构配件产品标准化技术委员会归口。 本标准负责起草单位：北京宝盾门业技术有限公司。 本标准参加起草单位：纳博克自动门(北京)有限公司、北京凯必盛自动门技术有限公司、多玛门业
控制科技（中国)有限公司、瑞可达自动门（上海)有限公司、松下电工（中国)有限公司、辽宁圣维机电科技股份有限公司、国家建筑工程质量监督检验中心、宁波欧尼克自动门有限公司、东莞市坚朗五金制品有限公司。
本标准主要起草人：费向红、林自立、张雷、叶增光、张国庆、陈明月、卫浩文、唐峰、毛宏伟、刘会涛、 李荔、王杰堂、王森、徐武锰。
m JG305—2011
人行自动门安全要求
1范围
本标准规定了人行自动门安全要求的术语和定义、要求、试验方法和检验规则。 本标准适用于民用建筑中供人通行的推拉自动门、平开自动门、折叠自动门和旋转自动门。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T5823建筑门窗术语 GB15763建筑用安全玻璃 GB50009建筑结构荷载规范 JGJ113建筑玻璃应用技术规程 JG/T177—2005自动门
3术语和定义
GB/T5823、JG/T177一2005中确立的及下列术语和定义适用于本文件。
3. 1
人行自动门 Jpoweredpedestriandoor 供人通行的自动门。
3. 2
活动扇前竖挺leadingmullion 对于作直线运行的活动扇，是指最后关闭出入口的活动扇的竖挺；对于作旋转运行的活动扇，是指
远离旋转中心位于运行最前方的竖挺。 3. 3
传感器 sensor 能感受被检测的人或物体并按照一定的规律转换成可用电气信号的器件或装置，通常由敏感元件
和转换元件组成；又称感应装置或感应器。 3. 4
存在传感器 presence sensor 检测指定区域内人或物体存在的传感器。
3. 5
压敏传感器 pressure-sensitive equipment 受到一定压力产生相应的压缩量并同时向控制系统发出电气信号的传感器。
3. 6
对射传感器 photo beam sensor 一端发射光束另一端接收光束，同时向控制装置发出电气信号的传感器。
- JG305—2011
3.7
运行速度runningspeed 对于推拉、折叠自动门，是指最后关闭出入口的活动扇前竖挺的速度；对于平开、旋转自动门，是指
活动扇外边缘的线速度。 3.8
安全间safetygap 活动扇面、玻璃、边挺以及侧面与相邻接口界面的间隙。
3. 9
安全间距safetyspacing 活动扇开启到最大位置时活动扇面或侧面与相邻墙（或框、柱）面的间距。
3. 10
最大动态冲击力maximumdynamicimpactforce 活动扇对人或物体发生夹持时，冲击力大于或等于150N起0.75s内，所产生的最大夹持力。
3. 11
静态冲击力staticimpactforce 继最大动态冲击力后，持续4.25s内，活动扇对人或物体所产生的平均夹持力。
3.12
剩余冲击力residualimpactforce 继静态冲击力后，活动扇对人或物体继续保持的最大夹持力。
3.13
主危险区域maindangerousarea 活动扇前竖挺与门右框（或运行前方框、挺）相距500mm内，可能造成夹持伤害的空间区域。
3.14
次危险区域 secondarydangerous area 旋转自动门活动扇运行前方200mm内，可能造成撞击伤害的空间区域。
4要求
4.1通用要求 4.1.1人行自动门应采用安全玻璃。安全玻璃的选用应符合GB15763和JGJ113的规定。 4.1.2用于建筑物外门的人行自动门，其风荷载计算应符合GB50009的规定。 4.1.3平开自动门活动扇应单向开启。 4.1.4在旋转自动门内、外出人口外侧方便操作的位置，应分别安装手动（复位）无障碍低位按钮，安装高度距地面1000mm~1300mm。 4.1.5在人行自动门明显位置应张贴下列安全标识，安全标识的图样规格见附录A。 4.2安全间隙
活动扇在启闭过程中对所要求保护的部位应留有安全间隙。安全间隙应小于8mm或大于25mm (图1)。
2
