ICS 29.060.20 K13 备案号：32053—2011
JB

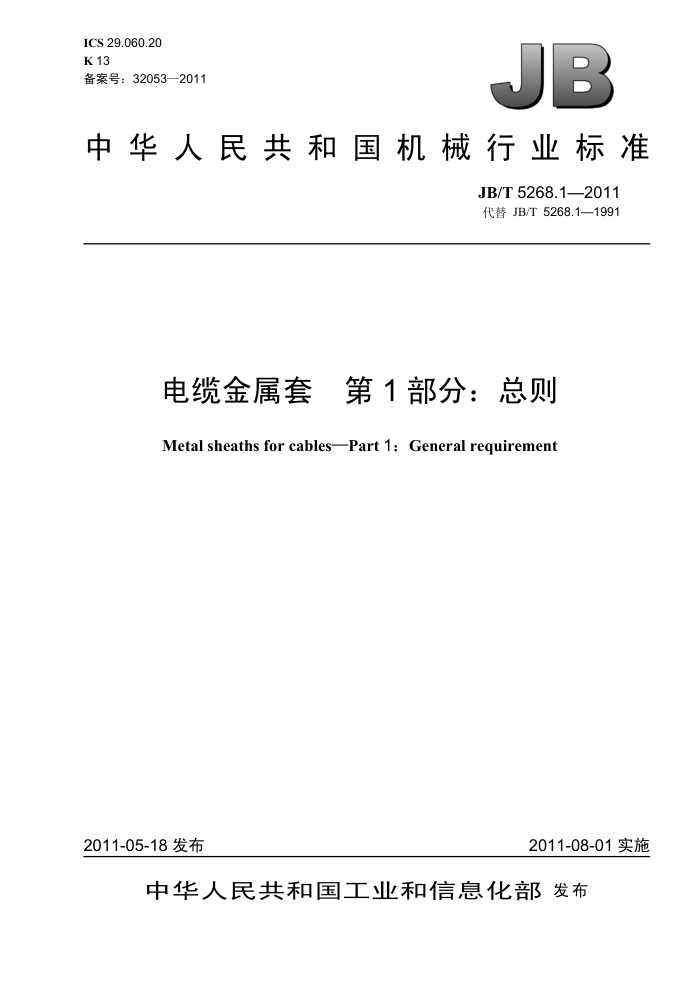

中华人民共和国机械行业标准
JB/T 5268.12011 代替 JB/T 5268.1—1991
电缆金属套 第1部分：总则 Metal sheaths for cablesPart 1: General requirement
2011-08-01实施
2011-05-18 发布
中华人民共和国工业和信息化部发布 JB/T 5268.1—2011
目 次
前言，
.. III
范围.. 规范性引用文件，
1
2 3 术语和定义 4 5
种类和代号.. 试验方法.. 5.1 试验温度... 5.2 外观质量 5.3 厚度测量.. 5.4 数值修约.. 6检验规则. 6.1 概述. 6.2 出厂检验 (R) 6.3 抽样检验（S) 6.4 型式试验（T)
.2
..............................
...............................
......
2
.....
....2
.
..................................
................................... JB/T 5268.1—2011
前言
JB/T5268《电缆金属套》分为两个部分：一第 1部分：总则;
第2部分：铅套。 本部分为 JB/T 5268的第1部分本部分代替JB/T5268.1一1991《电缆金属套第1部分：总则》。 本部分与 JB/T 5268.1一1991相比，主要变化如下：
修改了电缆金属套的定义（本版的3.1，1991年版的3.1）。 本部分由中国机械工业联合会提出。 本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。 本部分起草单位：上海电缆研究所、昆明电缆股份有限公司、宝胜科技创新股份有限公司、青岛汉
缆集团有限公司、河北华通线缆制造有限公司、上海电缆广有限公司。
本部分起草人：孙建生、蒋陆肆、房权生、张承官、郝清芬、储茂盛、邢海甬。 本部分所代替标准的历次版本发布情况为：
JB/T 5268.1—1991。
II JB/T 5268.1—2011
电缆金属套 　第 1部分：总则
1范围
JB/T5268 的本部分规定了电缆金属套的术语和定义、种类和代号、试验方法和检验规则本部分适用于电缆金属套
2规范性引用文件
下列文件中的条款通过JB/T5268的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T8170一2008数值修约规则与极限数值的表示和判定 JB/T 5268.2一2011　电缆金属套　第2部分：铅套
3术语和定义
下列术语和定义适用于JB/T5268的本部分。
3.1
电缆金属套 metal sheaths for cables 包覆在电缆绝缘芯或缆芯上用金属材料制成的密封套
3.2
铅套 lead sheaths 用铅或铅合金制成的密封套。
3.3
铝套 aluminum sheaths 用铝或铝合金制成的密封套。
3.4
钢套　steel sheaths 用钢或钢合金制成的密封套
3.5
铜套 copper sheaths 用铜或铜合金制成的密封套。
3.6
皱纹金属套 corrugation metal sheaths 具有一定波纹形状的金属套。
3.7
焊接金属套 welding metal sheaths 具有焊缝（熔焊）的金属套。
3.8
焊接皱纹金属套 welding corrugation metal sheaths 具有焊缝（熔焊）和一定波纹形状的金属套。
1 JB/T 5268.1—2011
4种类和代号
电缆金属套的种类和代号见表1。
表1 名 称铅套
种类 1
代号 Q L LW LW GW < TW
平铝套皱纹铝套焊接皱纹铝套
铝套
2
焊接皱纹钢套
3
平铜套 （简称铜套）
x
铜套
焊接皱纹铜套
5试验方法 5.1试验温度
除非另有规定，电缆金属套的试验应在室温下进行。 5.2外观质量
用正常目力检查。 5.3厚度测量
金属套厚度的测量应在从电缆两端各截取约 50 mm长度的无机械损伤的试样上进行。用带有半圆头的精度为士0.01mm的千分尺，沿圆环从最薄点开始，尽可能等距离测量6个点厚度，以此6个测量值的算术平均值作为金属套的平均厚度，以毫米（mm）为单位，计算值应修约到小数点后一位。其中最薄点的厚度为金属套的最小厚度。也可以把试样沿纵向剖开，小心弄平后，再按上述方法测量。 5.4数值修约
测量和计算得到的数值，应按GB/T8170一2008 进行修约。 6检验规则 6.1　概述
电缆金属套应由制造厂的质检部门按JB/T5268.2一2011的规定进行出厂检验（R）、抽样检验（S）和型式试验（T）。 6.2出厂检验 (R)
应对每一个制造长度或交货长度的电缆金属套进行出厂检验。 出厂检验中，如果有一个项目不合格，则该电缆金属套为不合格品。 允许对不合格品进行修复重新进行出厂检验。
6.3抽样检验（S）
除非另有规定，抽样检验在同一制造批量（同批）的不同根电缆金属套上任取3个试样进行。 在规定数量或检验周期内用同一种材料由同一设备制造的金属套作为同批。 抽样检验结果不合格时，应从同批金属套中另取双倍数量的试样就不合格项目进行第二次试验。如
果仍有一个或以上试样不合格，则应100%进行检验。
2
