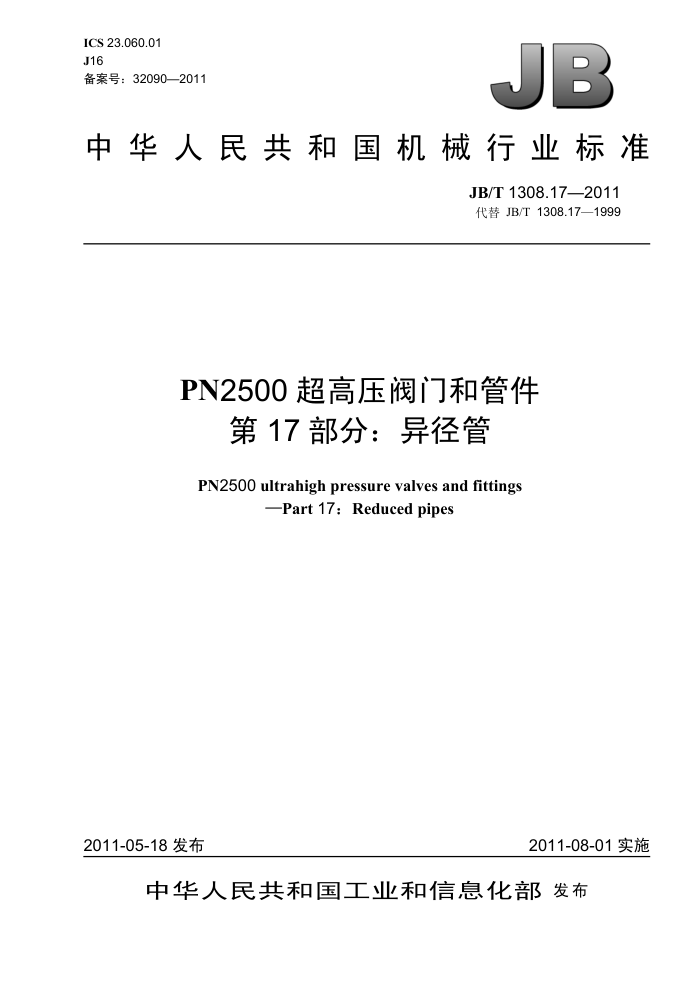

ICS 23.060.01 J16 备案号：32090—2011
JB
中华人民共和国机械行业标准
JB/T1308.172011 代替JB/T1308.17—1999
PN2500超高压阀门和管件
第 17 部分：异径管
PN2500 ultrahigh pressure valves and fittings
Part 17: Reduced pipes
2011-05-18发布
2011-08-01实施
中华人民共和国工业和信息化部发布 JB/T1308.17—2011
目 次
前言，范围..
.11
1
规范性引用文件.. 3结构形式及尺寸.. 4技术要求. 标记示例. 图1异径管的形式.. 表1异径管的尺寸表2力学性能..
2
*. 2 JB/T1308.17—2011
前言
本部分按照GB/T1.1一2009给出的规则起草。 JB/T1308《PN2500超高压阀门和管件》分为21个部分：
第1部分：阀门型式和基本参数；第2部分：阀门、管件和紧固件；第3部分：管子端部；第4部分：带颈接头；第5部分：凹穴接头；第6部分：锥面垫、锥面盲垫；第7部分：螺套；第8部分：内外螺母；第9部分：接头螺母；第10部分：外螺母；第11部分：内外螺套；第12部分：定位环；第13部分：法兰；第14部分：双头螺柱；第15部分：阶端双头螺柱；第16部分：螺母；第17部分：异径管；第18部分：异径接头；第19部分：等径三通、等径四通：第20部分：异径三通、异径四通；第21部分：弯管。
本部分为JB/T1308的第17部分。 本部分代替JB/T1308.17一1999《PN250MPa异径管型式、尺寸和技术条件》。本部分与JB/T
1308.17一1999相比主要技术变化如下：
修改了标准名称；将公称压力PN250MPa，改为公称压力PN2500；在范围中增加了公称尺寸的要求，并指明了是锻造钢制的阀门。
本部分由中国机械工业联合会提出。 本部分由全国阀门标准化技术委员会（SACTC188）归口。 本部分负责起草单位：合肥通用机械研究院、兰州高压阀门有限公司、大连大高阀门有限公司。 本部分主要起草人：刘晓春、裴耀贵、于国良、肖箭。 本部分所代替标准的历次版本发布情况为：
JB1324—1973; JB/T1308.17—1999。
II JB/T1308.17—2011
PN2500超高压阀门和管件
第17部分：异径管
1范围
JB/T1308的本部分规定了超高压阀门用异径管的形式、尺寸和技术要求。 本部分适用于公称压力PN2500，公称尺寸为DN3～DN25，介质为乙烯、聚乙烯等非腐蚀性介质
的锻造钢制阀门的异径管。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1220不锈钢棒 JB/T1308.2PN2500超高压阀门和管件第2部分：阀门、管件和紧固件 JB/T1308.3PN2500超高压阀门和管件第3部分：管子端部
3 结构形式及尺寸 3.1异径管的形式如图1所示。
其
保持尖角
保持尖角
R25
Cx
V
A
D
金
?
L2 Li
8级
1
图1异径管的形式
3.2异径管的尺寸按表1的规定 JB/T1308.17—2011
表1异径管的尺寸
单位为毫米
D2
d'
Dz
di
公称尺寸 螺纹代号 螺纹代号
11
1
质量 kg
T
.
L2
DN d-6g d' -6g 尺寸偏差尺寸 偏差 尺寸偏差尺寸偏差尺寸偏差 尺寸偏差
+0.5
+0.7
+0:3 5 +o.5 15 1103528
0 7 0 22
6X3 M14X1.5-LH M10X
0.08
3
3
-
+1.0 0
1.5-LH
135
0.15 0.20 0.46 0.58 1.34 1.64 2.42 3.1
10×3 10×6 15×6 15×10 20×10 20×15 25×15 25×20
+1.0 10 +1.0 30
48 40 180
M20×1.5-LH
0
f
+1.0 0
0
5 。 7 07 22 145 +1. 10 +1.0 30 195 190 +1.5 15 +1.5 35 200 6855
M14X 1.5-LH M20X 1.5-LH
+0.5
+1.5 35
+1.5 0
50
M33 X2-LH
.
50 1.5
13
15
9
0
58
M48X2-LH
18
20
+1.5 0
+20 +2.0 13
M33 X2-LH
0
+2.0 0
0
210
0
27
62
M60X3-LH
25
7865
18 +2.0 20 +2.0 58 +2.0 215
M48 X2-LH
4技术要求
4.1 异径管的材料为20Cr13，技术要求按GB/T1220的规定。 4.2热处理后的力学性能按表2的规定。
表2力学性能
抗拉强度 下屈服强度 伸长率A 断面收缩率Z 冲击吸收能量 硬度
材料牌号
(%) ≥16
Rm/MPa ≥784
Re/MPa ≥588
(%) ≥50
K/J ≥ 68.6
HBW ≤248
20Cr13 4.3异径管端部按JB/T1308.3的规定。 4.4异径管按JB/T1308.2的规定进行超声检测和液体渗透检测。 标记示例
5
公称尺寸为DN20×15mm的异径管：异径管DN20×15JB/T1308.17—2011。
2 180
L/ar
