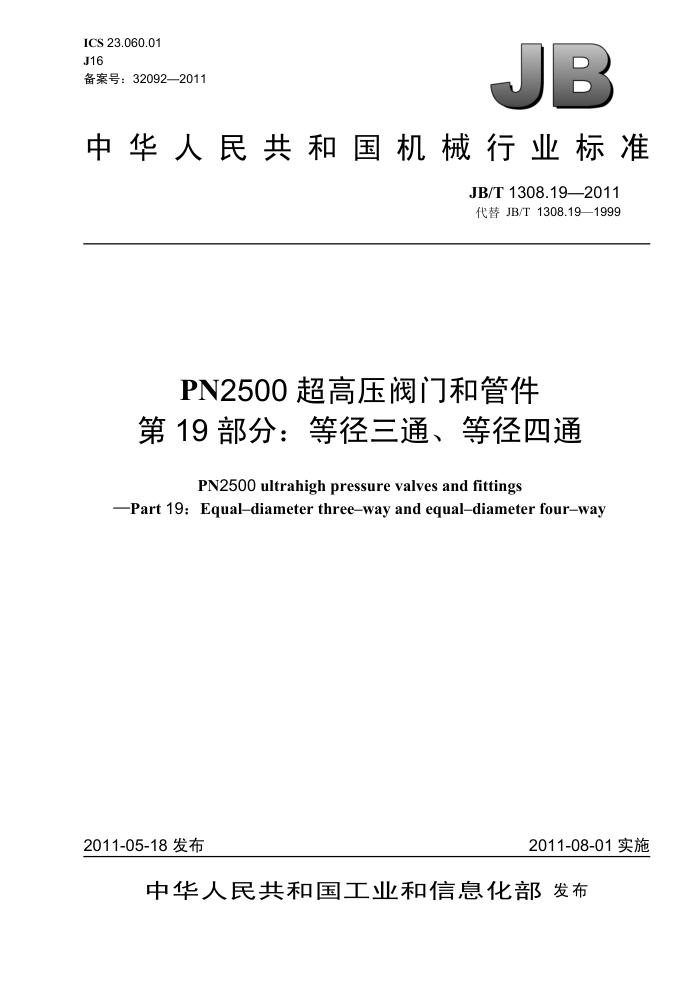

ICS 23.060.01 J16 备案号：32092—2011
JB
中华人民共和国机械行业标准
JB/T1308.192011 代替JB/T1308.19—1999
PN2500超高压阀门和管件第19部分：等径三通、等径四通
PN2500 ultrahigh pressure valves and fittings
-Part 19: Equal-diameter three-way and equal-diameter four-way
2011-05-18发布
2011-08-01实施
中华人民共和国工业和信息化部发布 JB/T1308.19—2011
目 次
前言范围..
I11
1
规范性引用文件.. 结构形式及尺寸. 4 技术要求.. 5标记示例.. 图1 管接头连接的等径三通的形式，图2管接头连接的等径四通的形式，图3法兰连接的等径三通的形式. 图4法兰连接的等径四通的形式，表1管接头连接的等径三通、等径四通的尺寸表2 法兰连接的等径三通、等径四通的尺寸表3力学性能...
2 3. JB/T1308.19—2011
前言
本部分按照GB/T1.1一2009给出的规则起草。 JB/T1308《PN2500超高压阀门和管件》分为21个部分：
第1部分：阀门型式和基本参数；第2部分：阀门、管件和紧固件；第3部分：管子端部；第4部分：带颈接头；第5部分：凹穴接头；第6部分：锥面垫、锥面盲垫；第7部分：螺套；第8部分：内外螺母；第9部分：接头螺母；第10部分：外螺母；第11部分：内外螺套；第12部分：定位环；第13部分：法兰；第14部分：双头螺柱；第15部分：阶端双头螺柱；第16部分：螺母；第17部分：异径管；第18部分：异径接头；第19部分：等径三通、等径四通：第20部分：异径三通、异径四通；第21部分：弯管。
本部分为JB/T1308的第19部分。 本部分代替JB/T1308.19一1999《PN250MPa等径三通、等径四通型式、尺寸和技术条件》。本部
分与JB/T1308.19一1999相比主要技术变化如下：
修改了标准名称；将公称压力PN250MPa，改为公称压力PN2500；在范围中增加了公称尺寸的要求，并指明了是锻造钢制的阀门。
本部分由中国机械工业联合会提出。 本部分由全国阀门标准化技术委员会（SACTC188）归口。 本部分负责起草单位：合肥通用机械研究院、兰州高压阀门有限公司、大连大高阀门有限公司。 本部分主要起草人：张继伟、裴耀贵、于国良、肖箭、刘晓春。 本部分所代替标准的历次版本发布情况为：
JB1326—1973; JB/T1308.19—1999。
III JB/T1308.19—2011
PN2500超高压阀门和管件第19部分：等径三通、等径四通
1范围
JB/T1308的本部分规定了超高压阀门用等径三通、等径四通的形式、尺寸和技术要求。 本部分适用于公称压力PN2500、公称尺寸为DN3～DN25，介质为乙烯、聚乙烯等非腐蚀性介质
的锻造钢制阀门的等径三通、等径四通。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1804一般公差未注公差的线性和角度尺寸的公差 JB/T1308.2PN2500超高压阀门和管件第2部分：阀门、管件和紧固件 JB/T1308.4PN2500超高压阀门和管件第4部分：带颈接头
3结构形式及尺寸 3.1管接头连接的等径三通的形式如图1所示，等径四通的形式如图2所示。
其茶
SXS
2D
A2
保持尖角
OT
金
L
图1 管接头连接的等径三通的形式 JB/T1308.192011
其余
12
1
保持尖角
Q
:
金
图2管接头连接的等径四通的形式
3.2管接头连接的等径三通、等径四通的尺寸按表1的规定。
表1 管接头连接的等径三通、等径四通的尺寸
单位为毫米质量kg
公称尺寸 螺纹代号 DN
Dz 尺寸 偏差 尺寸 偏差
d;
D b
S
L L1
等径三通 等径四通
d
+0.3 5 +0.5 17.8 80 24 40 28
M20X1.5-6g M24×2-6g 5 +0.5
0.35
0.24
3
0
0
+0.7 21
96 30 48 33
0.51
0.62
6
7
0
0
+1.0 10 +1.0 30 120 40 60 40 1.5 1.17
10 M33 × 2-6g 15 M48 ×2-6g 13 +1.5 15 +1.5
1.39
4
0
0
2.67
3.14
136 52 68 42
45
n
0
3.3法兰连接的等径三通的形式如图3所示，等径四通的形式如图4所示。 3.4法兰连接的等径三通、等径四通的尺寸按表2的规定。
