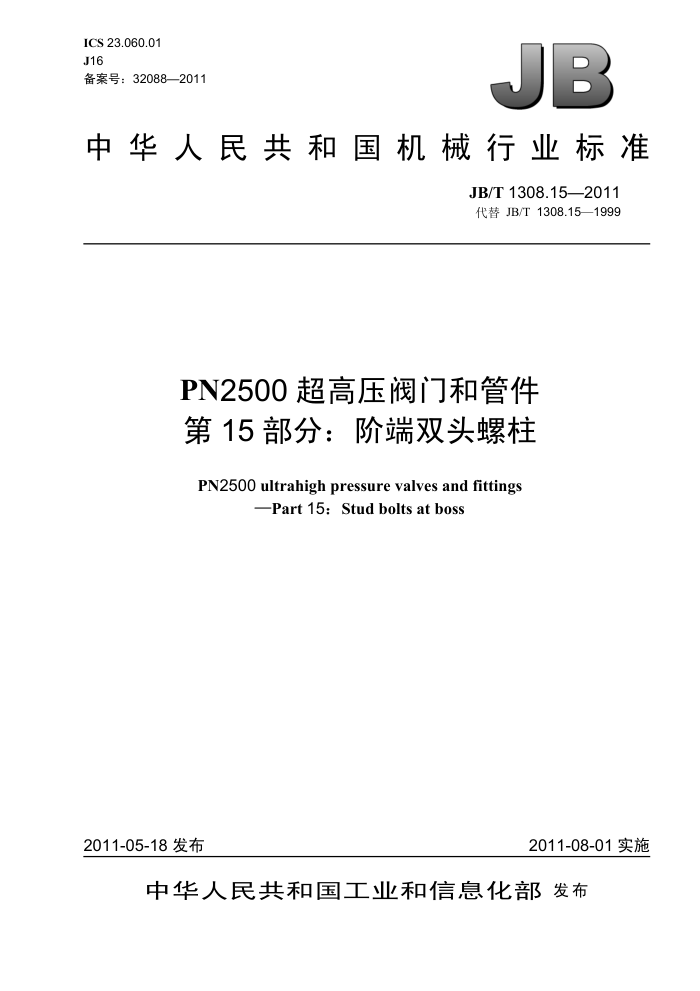

ICS 23.060.01 J16 备案号：32088—2011
JB
中华人民共和国机械行业标准
JB/T1308.152011 代替JB/T1308.15—1999
PN2500超高压阀门和管件第15部分：阶端双头螺柱
PN2500 ultrahigh pressure valves and fittings
-Part15:Studboltsatboss
2011-05-18发布
2011-08-01实施
中华人民共和国工业和信息化部发布 JB/T1308.15—2011
目 次
前言范围..
.11
1
规范性引用文件.. 3结构形式及尺寸.. 4技术要求. 5标记示例. 图1阶端双头螺柱的形式. 表1阶端双头螺柱的尺寸
2
....2 JB/T1308.15—2011
前言
本部分按照GB/T1.1一2009给出的规则起草。 JB/T1308《PN2500超高压阀门和管件》分为21个部分：
第1部分：阀门型式和基本参数；第2部分：阀门、管件和紧固件；第3部分：管子端部；第4部分：带颈接头；第5部分：凹穴接头；第6部分：锥面垫、锥面盲垫；第7部分：螺套；第8部分：内外螺母；第9部分：接头螺母；第10部分：外螺母；第11部分：内外螺套；第12部分：定位环；第13部分：法兰；第14部分：双头螺柱；第15部分：阶端双头螺柱；第16部分：螺母；第17部分：异径管；第18部分：异径接头；第19部分：等径三通、等径四通：第20部分：异径三通、异径四通；第21部分：弯管。
本部分为JB/T1308的第15部分。 本部分代替JB/T1308.15一1999《PN250MPa阶端双头螺柱型式、尺寸和技术条件》。本部分与JB/T
1308.15一1999相比主要技术变化如下：
修改了标准名称；将公称压力PN250MPa，改为公称压力PN2500；在范围中增加了公称尺寸的要求，并指明了是锻造钢制的阀门。
本部分由中国机械工业联合会提出。 本部分由全国阀门标准化技术委员会（SACTC188）归口。 本部分负责起草单位：合肥通用机械研究院、兰州高压阀门有限公司、大连大高阀门有限公司。 本部分主要起草人：刘晓春、裴耀贵、于国良、肖箭。 本部分所代替标准的历次版本发布情况为：
JB1322—1973; JB/T1308.15—1999。
II JB/T1308.15—2011
PN2500超高压阀门和管件第15部分：阶端双头螺柱
1范围
JB/T1308的本部分规定了超高压阀门用阶端双头螺柱的形式、尺寸和技术要求。 本部分适用于公称压力PN2500，公称尺寸为DN15～DN25，介质为乙烯、聚乙烯等非腐蚀性介质
的锻造钢制阀门的阶端双头螺柱。 2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T1308.14PN2500超高压阀门和管件第14部分：双头螺柱 3结构形式及尺寸 3.1阶端双头螺柱的形式如图1所示。
其余
r8
C2
A2
1
lo
图1阶端双头螺柱的形式
3.2阶端双头螺柱的尺寸按表1的规定。
表1 阶端双头螺柱的尺寸
单位为毫米
L DN20 DN25
每1000个质量
10
1
d2
d
12
C
kg 375
DN15
M24 18
35
48
45
19.5
125
3
540 (L=145) 580 (L=150)
52
48
M27 20
40
22.5
145
150
1 JB/T1308.15—2011
技术要求技术要求按JB/T1308.14的规定。 标记示例粗牙普通螺纹直径27mm、长140mm的阶端双头螺柱：阶端双头螺柱 M27X140 JB/T1308.15—2011。
4
5
2 80
L/ar
中华人民共和国
机械行业标准
PN2500超高压阀门和管件第15部分：阶端双头螺柱
JB/T1308.15—2011
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mmX297mm·0.25印张·8千字 2011年11月第1版第1次印刷
定价：10.00元
*
书号：15111·10218 网址：http：//www.cmpbook.com 编辑部电话： (010)88379778 直销中心电话： (010)88379693
封面无防伪标均为盗版
版权专有 侵权必究
