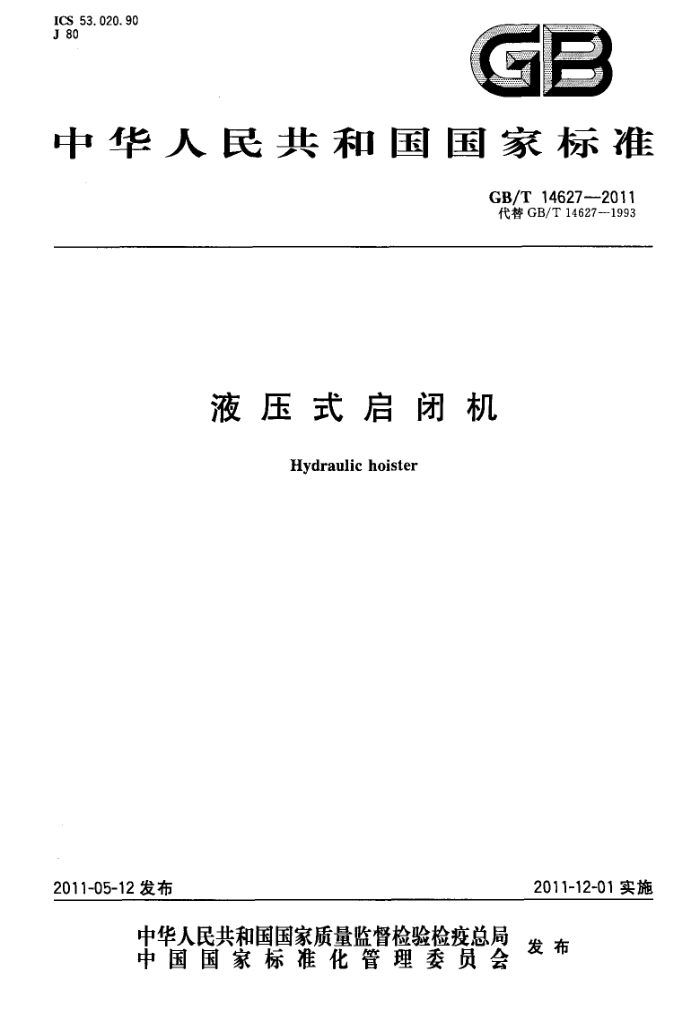

中华人民共和国国家标准
GB/T14627-2011 代替GB/T14627--1993
液压式启闭机
Hydraulic hoister
2011-12-01实施
2011-05-12发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T14627—2011
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义 4 型式
T
4
-
:
基本参数 6 技术要求· 6.1通用技术要求 6.2工作环境条件 6.3使用性能…· 6.4油缸主要零部件 6.5 液压控制系统· 6.6电气设备 6.7防腐、涂装及其他 7试验方法· 7.1试验条件 7.2试验项目、方法及评定 8检验规则· 8.1出厂检验， 8.2工地检验 9标志、包装和贮运 9.1标志 9.2包装 9.3贮运附录A（资料性附录） 启闭机出厂试验装置液压原理图参考文献
5
12 12 12 13 13 15 15 16 16 16 16 17 17 18 18 18 18 19 20 21
..
- GB/T14627--2011
前言
本标准代替GB/T14627--1993《大型液压式启闭机》。 本标准与GB/T14627一1993相比，主要变化如下：
增加了“前言”； -取消原标准名称，改为“液压式启闭机”，适用小型、中型、大型和超大型液压式启闭机；产品的分类方式，由原按用途分类改为按油缸结构和安装形式分类；删除了型号表示方法；对工作环境条件进行了补充和完善；新增液压控制系统、电气设备的技术要求和启闭机出厂的机、液、电联机试验要求；一根据启闭机使用的特殊性，规定产品的试验、检验分出厂和工地两个部分进行。 本标准的附录A为资料性附录。 本标准由中国机械工业联合会提出。 本标准由全国起重机械标准化技术委员会（SAC/TC227)归口。 本标准起草单位：湖北省威宁三合机电制业有限责任公司。 本标准主要起草人：徐为荣。 本标准所代替标准的历次版本发布情况为：
GB/T14627—1993。
m GB/T14627—2011
液压式启闭机
1范围
本标准规定了液压式启闭机（以下简称启闭机）的型式、基本参数、技术要求、试验方法、检验规则、
标志、包装、贮运要求。
本标准适用于以矿物油为工作介质，采用液压传动方式，启闭水利水电工程闸门和阀门的启闭机的制造、验收。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T191包装储运图示标志（GB/T191--2008，ISO780：1997，MOD） GB/T197 普通螺纹公差（GB/T197—2003，ISO965-1:1998，MOD） GB/T 699 优质碳素结构钢 GB/T1176 铸造铜合金技术条件（GB/T1176—1987，ISO1338：1977，NEQ） GB/T1184 形状和位置公差未注公差值（GB/T1184—1996，eqvISO2768-2：1989） GB/T1226 一般压力表 GB/T1801产品几何技术规范（GPS）极限与配合公差带和配合的选择（GB/T1801一2009，
ISO1829:1975,MOD)
GB/T3181 漆膜颜色标准 GB/T3323金属熔化焊焊接接头射线照相 GB/T3452.2液压气动用O形橡胶密封圈第2部分：外观质量检验规范（GB/T3452.2-
2007,ISO3601-3:2005,IDT)
GB/T3683.1橡胶软管及软管组合件钢丝编织增强液压型规范第1部分：油基流体适用（GB/T3683.1—2006,ISO1436-1:2001,IDT)
GB/T3766—2001液压系统通用技术条件（eqvISO4413：1998） GB4208外壳防护等级（IP代码）(GB4208—2008，IEC60529：2001，IDT） GB5226.1机械电气安全机械电气设备第1部分：通用技术条件（GB5226.1一2008，
IEC60204-1:2005,IDT)
GB/T5777无缝钢管超声波探伤检验方法（GB/T5777—2008，ISO9303：1989，MOD） GB/T6388 运输包装收发货标志 GB/T7935一2005液压元件通用技术条件 GB/T8163 输送流体用无缝钢管 GB/T8923 涂装前钢材表面锈蚀等级和除锈等级（GB/T8923一1988，eqvISO8501-1：1988） GB/T9286 色漆和清漆漆膜的划格试验（GB/T9286-1998，eqvISO2409：1992） GB/T11352 一般工程用铸造碳钢件（GB/T11352—1989，neqISO3755：1991） GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件 GB/T14039一2002液压传动油液固体颗粒污染等级代号（ISO4406：1999，MOD）
1 GB/T14627—2011
GB/T14976流体输送用不锈钢无缝钢管 GB/T15830无损检测钢制管道环向焊缝对接接头超声检测方法 CB/T3764金属镀层和化学覆盖层厚度系列及质量要求 JB/T966用于流体传动和一般用途的金属管接头O形圈平面密封接头 JB/T982 组合密封垫圈 JB/T4385.1 锤上自由锻件通用技术条件 JB/T5000.10-2007重型机械通用技术条件第10部分：装配 JB/T5000.11--2007重型机械通用技术条件第11部分：配管 JB/T6996重型机械液压系统通用技术条件 JB/T8828一2001切削加工件通用技术条件 JB/T10372液压压力继电器 JB/T10726扩散硅式压力变送器 JT/T575水运工程闸门开度计 SL105水工金属结构防腐蚀规范 SL381水利水电工程启闭机制造安装及验收规范
3术语和定义
下列术语和定义适用于本标准。
3. 1
最低启动压力 minimumpressureof startingup 油缸空载卧置时，驱动活塞由静止到运动所必需的最低油压力。
3. 2
低压试验low-pressureexperiment 在低油压（0.5MPa左右）条件下，测试油缸性能的试验。
3. 3
耐压试验 experiment of bearing hydraulic-pneumatic function 在耐压试验油压条件下，测试油缸性能的试验。
3.4
内渗漏试验experimentofinternal leakingquantity 在额定油压条件下，测试油缸活塞密封副在静止状态时，隔离腔间的渗漏油性能的试验。
3.5
载荷试运行 Foperation with carrying load 启闭机在使用地安装完毕后的带载荷运行试验。
3.6
下滑复位resetaftergettingdownglide 启闭机将闸门操作至预置位置后，在停留期间，因油缸活塞密封副及系统的内漏致使闸门产生位移
后的自动复位功能。 3.7
液压锁定hydrauliclock 启闭机在操作闸门过程中，当液压系统突然失压（液、电故障或管路破裂），或闻门被油缸持住在预
置位置时，油缸活塞不产生位移（内漏位移除外）的液压回路。 2 GB/T14627--2011
3.8
行程和极限位置测控monitoringfortraveldistaniceandextremeposition 活塞移动过程的位移量测量和显示，以及在油缸行程内的任意设置位置和两终端位置，油路系统能
自动停止运行的控制功能。 3. 9
穴余极限位置控制controlofredundantextremeposition 采用两路终端极限位置控制，当一路失效时，另一路能有效执行所要求的功能。
3. 10
减速缓冲bufferwithdeceleration 快速启闭机的油缸活塞运行至油缸端部，在终端前一定行程内的减速缓冲击功能，
3. 11
同步系统 synchronous system 用于双吊点启闭机，实现两吊点在运行过程的位置偏移值不超过设计规定的机、液、电控制系统。
4型式
启闭机按油缸的结构和安装形式分类。 4.1活塞式固接液压启闭机
油缸为活塞结构，固接安装的启闭机型式见图1中的a）、b)、c)、d)、e)、f)。 4.2活塞式铰接液压启闭机
油缸为活塞结构，铰接安装的启闭机型式见图2中的a)、b)、c)、d)、e)、f)。 4.3柱塞式固接液压启闭机
油缸为柱塞结构，固接安装的启闭机型式见图3中的a)、b)。 注：启闭机型式分类中的附图a)、b)、.，是对型式的图形说明，列举了同一类型的启闭机操作不同形式的闸门的
常用构成形式，但不限于这些形式。第5章“基本参数”对应于启闭机常用构成形式，对其他相近形式的启闭机也适用。
油缸
油缸
承力架
承力架平面闸门
平面闸门
E
单
b）固接立装单吊点平面闸门启闭机
a）固接立装双吊点平面闸门启闭机
图1活塞式固接液压启闭机
3 GB/T14627—2011
油缸
承力架
承力架
平面闸门
O 活寒杆导向槽
包
拍门
I
d）固接倒立装平面闸门启闭机
c）固接立装快速拍门启闭机
承力架
油缸
油红
快速平面闸门
门库
横拉闸门
e）固接浮式立装快速平面闸门启闭机
f）固接卧侧装横拉闸门启闭机
图1(续） GB/T 14627--2011
闸墩项线
支承座（埋件）
闸墩顶线
/支承座(埋件)
油缸
露顶弧形闸门
露顶弧形闸门
b）端部铰接斜装露顶弧型闸门启闭机
a）中部铰接斜装露顶弧型闸门启闭机
-
油缸
承力梁
闸墩顶线
油紅
翻卧闸门
水流方向一
深孔弧形闸门》
0
c
d）中部铰接卧装翻卧闸门启闭机
c）中部铰接立装深孔弧型闸门启闭机
图2活塞式铰接液压启闭机
LT
