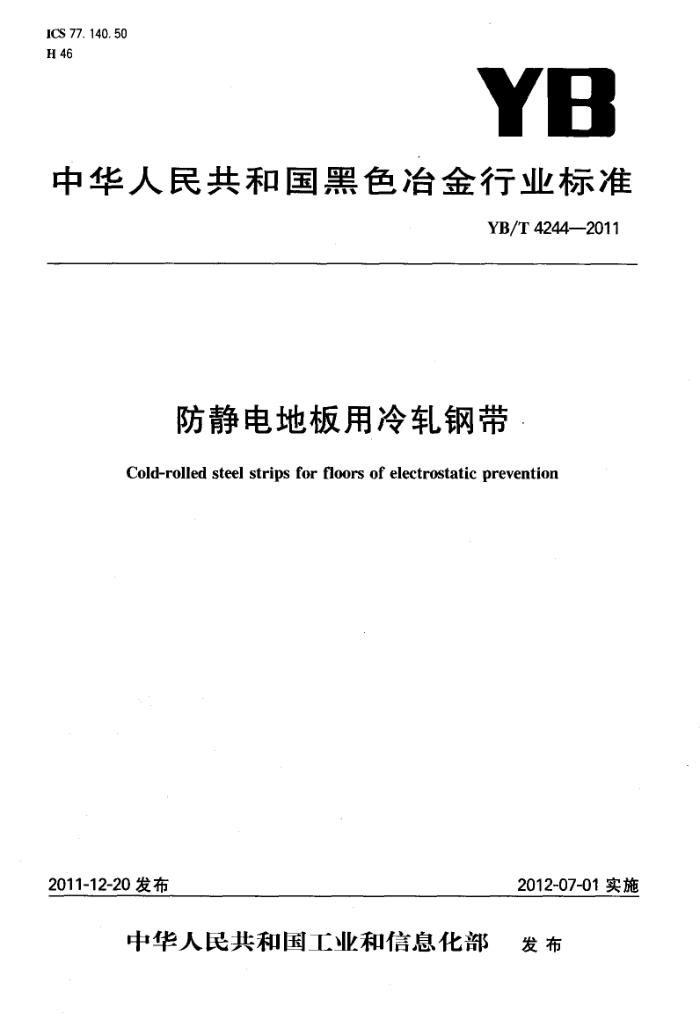

ICS77.140.50 H 46
YB
中华人民共和国黑色冶金行业标准
YB/T 4244—2011
防静电地板用冷轧钢带 Cold-rolled steel strips for floors of electrostatic prevention
2012-07-01实施
2011-12-20发布
中华人民共和国工业和信息化部 发布 YB/T4244—2011
前 言
本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会归口。 本标准起草单位：唐山建龙实业有限公司、冶金工业信息标准研究院。 本标准主要起草人：程新宇、张秀侠、张洪希、杨海江、刘江伟、王姜维。 本标准为首次发布。 YB/T42442011
防静电地板用冷轧钢带
1范围
本标准规定了防静电地板用冷轧钢带的尺寸外形、技术要求、试验方法、检验规则、包装、标志及质量证明书等。
本标准适用于厚度为0.35mm~2.50mm，宽度为500mm~750mm的防静电地板用冷轧钢带。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T222钢的成品化学成分允许偏差 GB/T223.5钢铁酸溶硅和全硅含量的测定还原型硅钼酸盐分光光度法 GB/T223.9钢铁及合金铝含量的测定铬天青S分光光度法 GB/T223.59 钢铁及合金磷含量的测定铋磷钼蓝分光光度法和锑磷钼蓝分光光度法 GB/T223.63 钢铁及合金化学分析方法高碘酸钠(钾）光度法测定锰量 GB/T223.68 钢铁及合金化学分析方法管式炉内燃烧后碘酸钾滴定法测定硫含量 GB/T223.69 钢铁及合金碳含量的测定管式炉内燃烧后气体容量法 GB/T228 金属材料室温拉伸试验方法 GB/T230.1金属材料洛氏硬度试验第1部分：试验方法（A、B、C、D、E、F、G、H、K、N、T标
尺)
GB/T 232 金属材料 弯曲试验方法 GB/T 247 钢板和钢带包装、标志及质量证明书的一般规定 GB/T700--2006碳素结构钢 GB/T2975 钢及钢产品力学性能试验取样位置及试样制备 GB/T4156 金属材料薄板和薄带埃里克森杯突试验 GB/T 4335 低碳钢冷轧薄板铁素体晶粒度测定法 GB/T.4336 碳素钢和中低合金钢火花源原子发射光谱分析方法（常规法） GB/T 5027 金属材料薄板和薄带塑性应变比(r值）的测定 GB/T 5028 金属材料薄板和薄带拉伸应变硬化指数(n值）的测定 GB/T13298 金属显微组织检验方法 GB/T13299 钢的显微组织评定方法 GB/T20066 钢和铁化学成分测定用试样的取样和制样方法
3分类与代号 3.1按边缘状态分
EC EM
切边钢带不切边钢带
3.2按厚度精度分
PT.A
普通厚度精度
1 YB/T42442011
较高厚度精度 3.3按交货状态分
PT. B
冷硬状态半冷硬状态热处理平整状态 T
H H 1/2
3.4按表面状态分
光面麻面
B D
3.5按用途分
上面板冲压板订货内容
4
4.1 订货合同应包括以下内容：
a) 产品名称； b) 标准编号； c) 牌号； d) 尺寸规格； e) 重量； f) 交货状态； g) 边缘状态（EC或EM)； h) 厚度精度（PT.A或PT.B)； i) 用途（上面板或冲压板）； j) 包装方式； k) 涂油量； 1) 表面状态。
4.2若订货合同未指明边缘状态、厚度精度、包装方式、涂油量等信息，则按不切边、普通厚度精度及供方提供的包装方式及涂油量供货。 5尺寸、外形、重量及允许偏差 5.1厚度允许偏差 5.1.1 钢带厚度允许偏差应符合表1的规定。
表1钢带厚度允许偏差
单位为毫米
允许偏差
允许偏差
钢带公称厚度
钢带公称厚度
普通厚度精度 较高厚度精度 (PT. A)
普通厚度精度 较高厚度精度
(PT. A) ±0.03 ±0.04 ±0.05 ±0.07
(PT. B) ±0.02 ±0. 03 ±0. 04 ±0.06
(PT. B) ±0. 07 ±0.08 ±0.09
0.35~0.60 >0.60~0.80 >0.80~1.00 >1.00~1.20
±0. 09 ±0. 11 ±0.13
>1.20~1.60 >1.60~2.00 >2.00~2.50
2 YB/T4244—2011
5.1.2交货钢带头尾总长度30m内厚度允许偏差允许比表1规定值增加50%，焊缝区30m内厚度允许偏差比表1规定值增加50%。 5.1.3根据需方要求，经供需双方协商，并在合同中注明，可在公差值范围内适当调整钢带的正负允许偏差，供应超出表1规格范围钢带时，厚度偏差由供需双方协商。 5.2宽度允许偏差 5.2.1钢带宽度允许偏差应符合表2的规定。
表2钢带宽度允许偏差
单位为毫米
状态允许偏差
不切边 0~+15
切边 0~+4
5.2.2根据需方要求，钢带可以切成板块交货，其边长允许偏差由供需双方协商。 5.2.3对于不切边的冷轧钢带，检查宽度时，两端不考核总长度为30m。 5.3镰刀弯
不切边钢带镰刀弯在任意2000mm长度上应不大于6mm，切边及纵剪钢带镰刀弯在任意2m长度上应不大于2mm，以板块状交货的钢带长度小于2m时，其镰刀弯不大于钢板实际长度的0.1%。 5.4切斜
用于上面板的钢带以板块状交货时，切斜应不大于边长的0.3%。 5.5塔形
钢带应牢固地成卷，钢带卷一侧塔形高度不得大于40mm。 5.6不平度 5.6.1用于制作上面板的钢带，在对钢带进行充分平整矫直后，表3数值适用于从钢带切成的钢板，以板块状交货的上面板原料，其长度小于1m时，不平度按其实际长度系数换算。
表3上面板用钢带不平度
<0.70 8
≥1.20 6
公称厚度/mm
0.70~<1.20
不平度/（mm/m） 5.6.2用于制作冲压板的钢带，当用户对其不平度有要求时，在对钢带进行充分平整矫直后，表4规定值也适用于从钢带切成的钢板。
不大于
7
表4冲压板用钢带不平度
公称厚度/mm
<0.70 12
0.70~<1.20
≥1.20 8
不平度/(mm/m） 5.7浪形
不大于
10
钢带浪形应符合表5规定。
表5钢带浪形
单位为毫米 >0.7 <4
≤0.7 3
钢带规格厚度浪形高度
5.8重量
钢带按实际重量交货，以板状交货的钢带也可按理论重量交货。 5.9交货状态
用于制作冲压板的钢带以热处理后平整状态交货，用于制作上面板的钢带以冷硬状态或半冷硬状态交货。
3 YB/T4244—2011
6技术要求 6.1牌号和化学成分
制作上面板钢带牌号采用Q195，制作冲压板钢带牌号由“防静电地板”关键字的汉语拼音第一个字母“FJB"表示，数字代表冲压级别。
Q195冷轧钢带成分（熔炼分析)符合GB/T700有关规定，其余钢带牌号及其化学成分（熔炼分析）符合表6规定，成品化学成分允许偏差符合GB/T222有关规定。
表6钢带化学成分（熔炼分析）
成分/%
牌号 FJB1 FJB2
c ≤0.080 ≤0.050
Si 《0.03 《0.03
Mn ≤0.40 ≤0. 40
Al. ≥0.015 ≥0.015
P ≤0.020 ≤0.018
s ≤0.030 ≤0.015
6.2力学性能 6.2.1 以热处理后平整状态交货的冷轧钢带拉伸试验取横向试样，力学性能符合表7规定。
表7 钢带力学性能
公称厚度 规定塑性延伸强度Rx.2
抗拉强度Rm
断后伸长率Agomm/% Lo=80mm，b=20mm，不小于
牌号
MPa
MPa
mm <0.5
35 36 37 38 39 40
FJB1 >0.5~0.7
≤230
270~360
>0. 7 ≤0.5
FJB2 >0.5~0.7
≤220
260~350
>0.7
注：厚度不大于0.7mm的钢带，其规定塑性延伸强度允许比表中规定数值高20MPa。 6.2.2根据需方要求并在合同中注明，可提供制作上面板Q195钢带力学性能实际检验数据，但不作为交货条件。 6.2.3用于制作冲压板的钢带保证制造后6个月内冲压时不产生滑移线。 6.3冷弯试验
用于制作上面板的半冷硬钢带应做180°冷弯试验，试验取横向试样，弯心直径d=α，试样宽度b= 20mm，弯曲面的外面和侧面不得有目视可见的裂纹、断裂或分层。 6.4n值、r值
根据需方要求，经供需双方协商，并在合同中注明，供方可提供制作冲压板钢带的n值、r值实际检验结果，其数值可参考表8，但不作为判定合格的依据。
表8钢带n值、r值 ng值
rg值
牌号 FJB1 FJB2
(b=20mmL=80mm)
(b=20mm，L=80mm)
≥0.16 ≥0.17
≥1.4 ≥1.5 YB/T4244—2011
6.5杯突试验
根据需方要求，经供需双方协商，并在合同中注明，供方可提供制作冲压板钢带的杯突试验实际检验结果，其数值可参考表9，但不作为判定合格的依据。
表9钢带杯突试验
单位为毫米
冲压深度不小于
冲压深度不小于
公称厚度
公称厚度
FJB2 12.2 12. 4 12. 6 12.8 13. 0 13. 2 13.4 13. 6 13.8 14. 0 14.2
FJB1 12. 0 12. 2 12. 4 12.6 12.8 13. 0 13. 2 13. 4 13. 6 13.8 14. 0
FJB1 14. 2
FJB2 14. 4 14.6 14.8 15. 0 15.2 15. 4 15. 6 15.8 16.0 16.2 16. 4
0.35~0.4
1. 5 1. 6 1. 7 1. 8 1. 9 2. 0 2. 1 2. 2 2.3 2. 4 2. 5
0. 5 0. 6 0.7 0. 8 0. 9 1. 0 1. 1 1. 2 1. 3 1. 4
14.4 14. 6 14.8 15. 0 15. 2 15. 4 15. 6 15.8 16. 0 16. 2
6.6硬度
用于制作上面板的Q195半冷硬钢带硬度为HRB50～62根据需方要求，供方可提供冷硬状态钢带硬度实际检验数据，仅供参考。 6.7金相组织 6.7.1FJB1及FJB2牌号的钢带晶粒度应不小于6级或以薄饼形晶粒交货，允许有两个相临级别的混合晶粒，钢带的游离渗碳体应不大于2级。 6.7.2供方在保证晶粒度、游离渗碳体符合要求的情况下可不检，根据需方要求并在合同中注明，可提供实际检验结果。 6.8表面质量 6.8.1钢带表面不得有结疤、裂纹、拉裂、夹杂、氧化铁皮、铁锈和分层，不允许有蓝氧化色及酸洗后的浅黄色薄膜。允许有深度或高度不大于厚度公差之半的凹面、凸块、划痕、压痕、振痕和麻点等局部缺陷，但不能影响成型及涂、镀。 6.8.2切边钢带边缘允许有深度不大于钢带宽度允许公差之半的切割不齐及不大于厚度允许公差的毛刺。 6.8.3不切边钢带边缘允许有深度不大于5mm的裂边，且其有效宽度应保证钢带相应规格最小值。 6.8.4整卷钢带允许带缺陷交货，缺陷部分不超过每卷钢带总长度的6%。 7试验方法与检验规则 7.1每批钢带的检验项目、取样数量、取样及试验方法应符合表10的规定。
5 YB/T 4244—2011
表10钢带检验项目、取样数量、取样及试验方法检验项目
序号 1 2 3 4 5 6 7 8 9 10 11
取样数量 1(炉)
取样方法 GB/T 20066 GB/T 2975 GB/T 2975 GB/T 2975 GB/T 2975 GB/T 230. 1 GB/T 4156
试验方法
化学成分（熔炼分析）
GB/T 4336(GB/T 223)
拉伸 r值 n值冷弯硬度杯突尺寸表面质量晶粒度游离渗碳体
1 1 1 1 1 1 抽检逐卷抽检抽检
GB/T 228 GB/T 5027 GB/T 5028 GB/T 232 GB/T 230. 1 GB/T 4156 常用量具目视 GB/T 4335 GB/T 13299
GB/T 4335 GB/T 13298
7.2 钢带应按批验收，每批应由同一牌号、同一规格、同一热处理制度的钢带组成。 7.3 钢带的厚度、宽度检查部位距钢带两端的距离：不小于3m，以保证测量的精确性为准。 7.4测量钢带厚度时，切边钢带测量点在距离剪切边不小于25mm处，不切边钢带测量点在距离轧制边不小于40mm处，以保证测量的精确性为准。
包装、标志、质量证明书、运输及贮存
8
钢带包装、标志、质量证明书、运输及贮存符合GB/T247有关规定。
