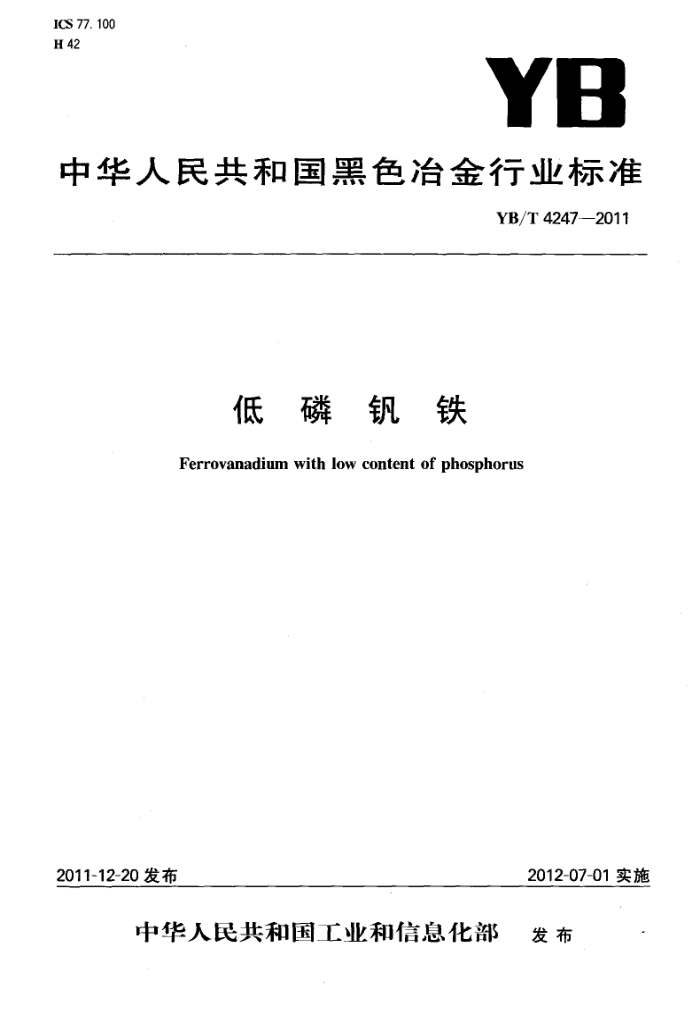

ICS 77. 100 H 42
YB
中华人民共和国黑色冶金行业标准
YB/T4247—2011
低磷钒铁
Ferrovanadium with low content of phosphorus
2012-07-01实施
2011-12-20 发布
中华人民共和国工业和信息化部 发布 YB/T 4247—2011
前 言
本标准由中国钢铁工业协会提出。 本标准由全国生铁及铁合金标准化技术委员会归口。 本标准起草单位：郸城财鑫特种金属有限责任公司、苏州博恒浩科技有限公司、冶金工业信息标准研
究院。
本标准主要起草人：周钦堂、徐其民、叶新友、李富强、许秀飞、陈自斌。 本标准为首次发布。 YB/T4247—2011
低磷钒铁
1范围
本标准规定了低磷钒铁的技术要求、试验方法、检验规则、包装、储运、标志和质量证明书。 本标准适用于冶炼特种钢、低合金钢、微合金化钢及铸铁或合金材料中作为钒元素添加剂的低磷钒
铁。 2规定性引用文件
下列文件对于本文件的应用是必不可少的，凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3650 铁合金验收、包装、储运、标志和质量证明书的一般规定 GB/T 4010 铁合金化学分析试样的采取和制备 GB/T 8704.1 钒铁 碳含量的测定红外线吸收法及气体容量法 GB/T 8704.3 钒铁 硫含量的测定 红外线吸收法及燃烧中和滴定法 GB/T 8704.5 钒铁 钒含量的测定 硫酸亚铁铵滴定法和电位滴定法 GB/T 8704.6 钒铁 硅含量的测定 硫酸脱水重量法 GB/T 8704.7 钒铁 磷含量的测定 钼蓝分光光度法 GB/T8704.8 钒铁 铝含量的测定 铬天青S分光光度法和EDTA滴定法 GB/T8704.9 钒铁 锰含量的测定 高碘酸钾光度法和火焰原子吸收光谱法 GB/T 13247 铁合金产品粒度的取样和检测方法
3技术要求 3.1牌号及化学成分 3.1.1低磷钒铁按钒和杂质磷含量不同，分为两个牌号，其化学成分应符合表1的规定。
表1牌号和化学成分
化学成分（质量分数)/%
公
牌号
Al
c
p
Mn
Si
s
不大于 0.04 0. 05
不小于 50.0 50. 0
0. 40 0. 75
2. 0 2. 5
0. 01 0. 02
0. 50 0.80
0. 50 0. 50
FeV50P0.04 FeV50P0.05
3.1.2经供需双方协商并在合同中注明，可供应除磷之外的其他化学成分要求的低磷钒铁。 3.2粒度 3.2.1低磷钒铁以块状供货，最大块重不超过6kg，通过10mm筛孔的碎块不得超过该批总重的3%。 3.2.2需方对粒度如有特殊要求，由供需双方另行协商，并在合同中注明。 4试验方法 4.1取样和制样
低磷钒铁化学分析用试样的采取和制备按GB/T4010的规定进行。
1 YB/T 4247—-2011
4.2化学分析方法
低磷钒铁的化学分析方法应符合表2的规定。
表2 低磷钒铁的化学分析方法
序号 1 2 3 1 5 6 7
元素 V c Si P s Al Mn
分析方法 GB/T 8704.5 GB/T 8704.1 GB/T 8704.6 GB/T 8704.7 GB/T 8704. 3 GB/T 8704.8 GB/T 8704. 9
4.3粒度检验
低磷钒铁的粒度检验方法按GB/T13247的规定进行。 5检验规则 5.1每炉次产品作为一批交货，不足包装一件的余量，可与同牌号钒含量相差不大于2%的其他炉次产品组成一批交货。 5.2产品的质量检查和验收应符合GB/T3650的要求。 6包装、储运、标志和质量证明书 6.1产品用铁桶包装，每桶净含量分为50kg和100kg两种，需方对产品的包装规格有特殊要求时，应在合同中注明。 6.2产品的包装、储运、标志和质量证明书应符合GB/T3650规定的要求。
2 中华人民共和国黑色冶金
行业标准
低磷钒铁 YB/T 4247—2011
*
冶金工业出版社出版发行北京北河沿大街嵩祝院北巷39号
邮政编码：100009
三河市双峰印刷装订有限公司印刷
各地新华书店经销
*
开本880×1230 1/16印张0.5 字数10千字 2012年2月第一版 2012年2月第一次印刷
*
统一书号：155024·373 定价：15.00元
