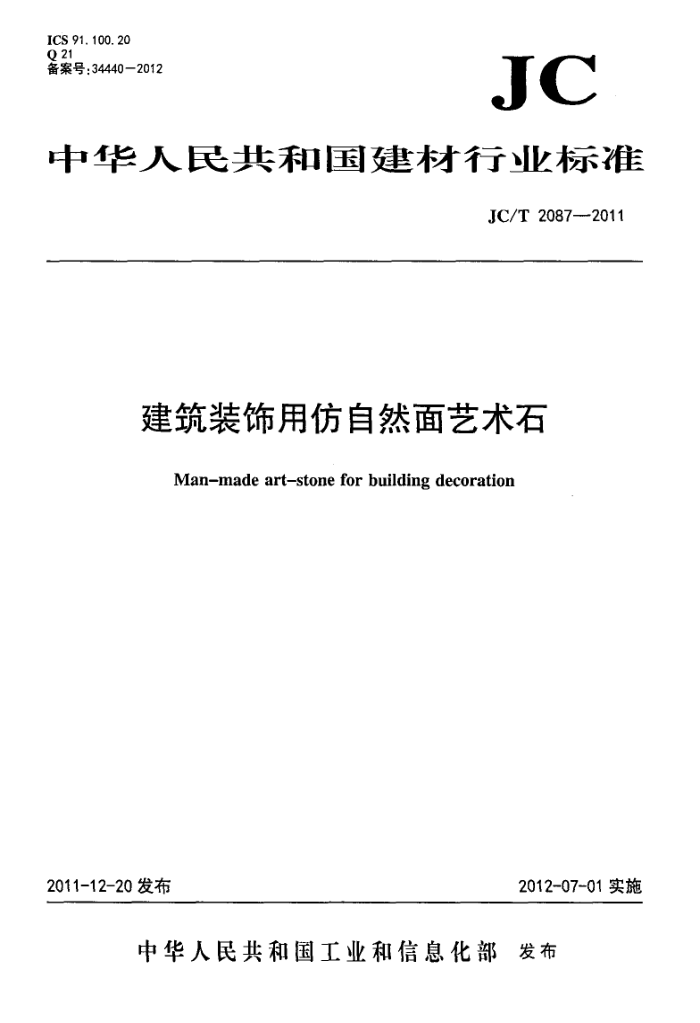

ICS 91. 100. 20 Q 21 备案号：34440一2012
JC
中华人民共和国建材行业标准
JC/T 2087---2011
建筑装饰用仿自然面艺术石
Man-made art-stone for building decoration
2011-12-20发布
2012-07-01实施
中华人民共和国工业和信息化部发布 JC/T2087—2011
前 言
本标准按照GB/T1.1--2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国石材标准化技术委员会(SAC/TC460)归口。 本标准主要起草单位：中材人工晶体研究院、上海古猿人石材有限公司。 本标准主要起草人：魏艳、陈国迈、陈军营、邹玉灵、董志昊。 本标准为首次发布。
H JC/T2087—2011
建筑装饰用仿自然面艺术石
1范围
本标准规定了建筑装饰用仿自然面艺术石（以下简称艺术石）的术语和定义、分类和标记、要求、试验方法、检验规则以及标志、包装、运输和贮存等。
本标准适用于以硅酸盐水泥、轻质骨料为主要原料经浇铸成型的饰面装饰材料。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T191包装储运图示标志 GB/T9966.1天然饰面石材试验方法第1部分：干燥、水饱和、冻融循环后压缩强度试验方法 GB/T9966.2天然饰面石材试验方法第2部分：干燥、水饱和弯曲强度试验方法 GB/T9966.3天然饰面石材试验方法第3部分：体积密度、真密度、真气孔率、吸水率试验方法 GB/T16259建筑材料人工气候加速老化试验方法 GB/T18601天然花岗石建筑板材 JC830.1干挂饰面石材及其金属挂件第1部分：干挂饰面石材
3术语和定义
下列术语和定义适用于本文件。
3.1
拐角angle 用于装饰墙角、柱或墩边角的艺术石的转角。
4分类和标记
4.1分类 4.1.1粘贴面为矩形的艺术石，代号为(Z)； 4.1.2粘贴面为其它形状艺术石，代号为(S)： 4.2标记
艺术石按产品名称、分类和标准编号的顺序标记。 示例1：粘贴面为其他形状艺术石标记如下：
艺术石SJC/T2087—2011
示例2：粘贴面为矩形的艺术石标记如下：
艺术石ZJC/T2087—2011
1 JC/T2087—2011
5要求
5.1外观质量
装饰面的外观质量应符合表1规定。有特殊要求，由供需双方协商确定。
表1 规定内容
技术要求 2个
缺陷名称气孔缺损 长度不超过15mm，宽度不超过15mm或面积不超过180mm（长度小于5mm，宽度小于 2个
直径不超过2mm，每平方厘米允许个数
5m不计）单块饰面上充许个数
0个
裂纹 5.2尺寸偏差 5.2.1Z类艺术石规格尺寸允许偏差应符合表2规定。如有特殊要求，由供需双方协商确定。
每块板允许条数
表2
单位为毫米
技术指标 300~600 ±10.0 ±7.0
项目
≤300 ±5.0 ±4.0
>600
长度宽度
由供需双方协商确定
5.2.2拐角的角度偏差为士5。有特殊要求，由供需双方协商确定。 5.3性能
性能技术指标应符合表3的规定。
表3
技术指标 1.70
E
体积密度/（g/cm）吸水率/% 压缩强度/MPa 弯曲强度/MPa 抗冻性/% 热稳定性耐人工气候老化性
≤ ≤ V M W
7 15.0 4. 0 80
外观质量、颜色无变化
6 试验方法
6.1外观质量和尺寸偏差
2 JC/T 2087-2011
6.1.1外观质量
按GB/T18601试验方法进行。 6.1.2尺寸偏差
按GB/T18601试验方法进行。 6.1.3拐角 6.1.3.1样品：取三块样品为一组； 6.1.3.2样品置于平整的试验台上，将石材角度测量仪置于样品上方，如图1，测量仪的X点与样品的角重合，固定住测量仪的角度盘，旋转XY边分别靠在角的两边，每靠一边对应在角度盘上有一角度值，将两边对应点（a与a为对应点）上的角度读数相减，即可得到该样品的上面角度，测量值精确到 0.1°；以同样的方法测量样品下面角度，以样品两面角度平均值为单块样品角度；三块样品的平均值为报告的样品角度，结果精确到1°。
60°
20
下面
说明： 1---石材角度测量仪： 2——样品。
图1 角度测量示意图
6.2体积密度、吸水率 6.2.1样品制备：按照所检样品的原料配比及防护方法制成70mm×70mm×70mm正方体试件，允许尺寸偏差土2mm，五件为一组。 6.2.2按GB/T9966.3中体积密度、吸水率的试验方法进行。 6.3压缩强度 6.3.1样品制备：按照所检样品的原料配比制成70mm×70mm×70mm正方体试件，允许尺寸偏差土2mm，五件为一组，试件两个受力面应平行、光滑、相邻面夹角应为90°土0.5°。 6.3.2按GB/T9966.1中水饱和压缩强度的试验方法进行。 6.4弯曲强度
3
