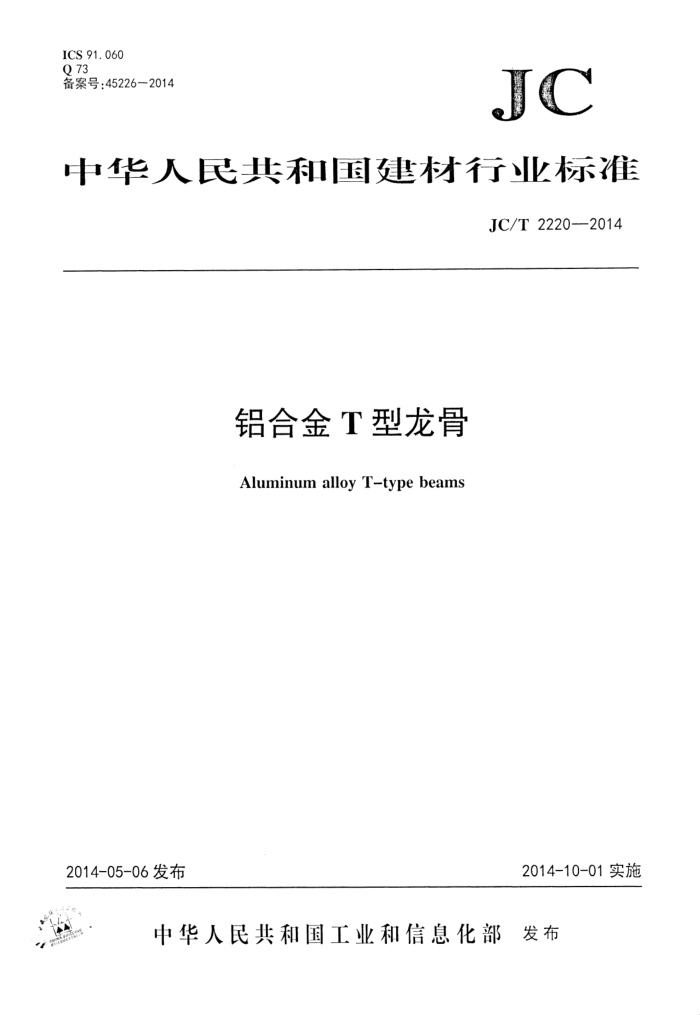

ICS 91.060 Q 73 备案号：45226-2014
JC
中华人民共和国建材行业标准
JC/T 2220—2014
铝合金T型龙骨 Aluminum alloy T-type beams
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部 发布 JC/T2220—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国轻质与装饰装修建筑材料标准化技术委员会（SAC/TC195)归口。 本标准负责起草单位：中国新型建材设计研究院。 本标准参加起草单位：杭州元光德实业有限公司、上海华新顿阿姆斯壮金属制品有限公司、北新集
团建材股份有限公司、泰山石膏股份有限公司、可耐福新型建筑材料（芜湖)有限公司、博罗石膏系统（上海)有限公司、圣戈班石膏建材（上海)有限公司、山东拜尔建材有限公司、杰森石膏板（嘉兴)有限公司。
本标准主要起草人：魏超平、徐建光、黄学东、张贺、任绪连、周树田、刘悦、余川、孙凤远、张成龙、翟跃忠、王军。
本标准为首次发布。
- JC/T2220—2014
铝合金T型龙骨
1范围
本标准规定了铝合金T型龙骨的术语和定义、分类和标记、原材料、要求、试验方法、检验规则以及包装、标志、运输和贮存等。
本标准适用于以铝合金为基材制作的建筑吊顶用T型龙骨。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 191 包装储运图示标志 GB/T3190 变形铝及铝合金化学成分 GB/T 4340.1 金属材料维氏硬度试验第1部分：试验方法 GB/T 4957 非磁性基体金属上非导电覆盖层 覆盖层厚度测量 涡流法 GB/T 6388 运输包装收发货标志 GB/T 6462 金属和氧化物覆盖层 厚度测量 显微镜法 GB/T 6739 色漆和清漆铅笔法测定漆膜硬度 GB/T 9761 色漆和清漆 色漆的目视比色 GB/T 16475 变形铝及铝合金状态代号
3术语和定义
下列术语和定义适用于本文件。
3. 1
T型龙骨T-typebeams 由T型主龙骨、T型次龙骨和边龙骨组成的吊顶构架。
3. 2
T型主龙骨 mainT-runner 构架中的T字形状主要受力构件。
3. 3
T型次龙骨 cross T-runner 卡接在T型主龙骨上、在构架中起横撑作用的T字形状构件。
3.4
边龙骨wallmolding 吊顶与墙体或其他部分相连接的构件。
3. 5
弯曲度camber JC/T2220—2014
龙骨底面翼缘在水平方向上的最大变形量（见图1)。
/7 /
图1 弯曲度示意图
3. 6
拱曲度bow 龙骨底面翼缘在垂直方向上的最大变形量（见图2）。
图2 拱曲度示意图
3.7
扭曲度twist 龙骨底面翼缘扭转的最大变形量（见图3）。
2 JC/T2220—2014
图3扭曲度示意图
4分类和标记
4.1产品分类 4.1.1产品类型
产品类型分为：T型主龙骨、T型次龙骨、边龙骨。边龙骨分为：L型边龙骨、P型边龙骨和W型边龙骨。 4.1.2形状和规格尺寸
形状和规格尺寸见表1和表2。
单位为毫米
表1铝合金T型龙骨规格尺寸
承载能力
规格尺寸w×h×t×tz 16×32×1.00×1.00 24×38×1.20×1.20 30×50×1.20×1.20 32×45×1.20×1.20 32×50×1.20×1.20
代号
断而形状
类型
1
轻型主龙骨h<38 中型主龙骨38≤h<45 重型主龙骨h≥45
ti 2
T型主龙骨
TM
W
-
16×25×1.00×1.00 16×32×1.00×1.00 24×28×1.00×1.00 30×32×1.00×1.00 32×32×1.00×1.00
ti
n
T型次龙仔
TN
"-
